Трубка Перкінса пряма, кутова - відведення сифонний

Трубки імпульсні Перкінса (сифонні)

• Загальна довжина: 380 мм (пряма).
• Діаметр внутрішнього кільця: 90 мм.
• Діаметр трубки: 15 мм.
• Відстань до центру кільця 190 мм. (Пряма), 130мм (кутова).
• Матеріал: сталь.
• Приєднувальний розмір: М20х1,5 (внутр.) І G1 / 2 (зовніш.).

Mанометри МТ-3У-ВУ, гліцерінонаповнений (вібраційно), діаметр корпусу 100 мм.

Mанометри МТ-4С, (електроконтактні) діаметр корпусу 150 мм.

Добірне пристрій володіє такими характеристиками:

1. Довжина трубки Перкінса. яка вимірюється у прямого сифона, становить 380 мм, тому трубка імпульсна досить компактна.
2. Внутрішнє кільце має діаметр в 90 мм.
3. Сифонна трубка в діаметрі має перетин в 15 мм.

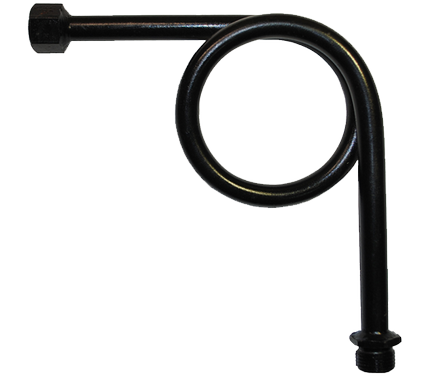

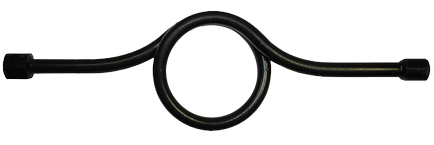

4. До центральної частини своїх кілець трубки сифонні у прямій моделі мають відстань в 190 мм, у кутовий моделі сифонной трубки це відстань до центру кільця 130мм.
5. Відведення імпульсних трубок виготовляється зі сталі.
6. Для приєднання сифонних трубок є внутрішнє різьблення з розміром М20х1,5 і зовнішня різьба з розміром G1 / 2.
