Терморегулятор для теплої підлоги як вибрати і встановити своїми руками
Теплі підлоги електричного або водяного типу - давно не рідкість в квартирах і приватних будинках. Їх коректна робота і, відповідно, підтримання комфортної температури залежить не тільки від того, наскільки правильно виконано монтаж. Важливу роль відіграє система в цілому, невід'ємною частиною якої є терморегулятор для теплої підлоги.
Що це таке?
Назва приладу говорить сама за себе. Основне завдання, яке виконує терморегулятор - це включення / вимикання обігріву, а також контроль над температурним режимом електросистем теплої підлоги. Існує три класи терморегуляторів:

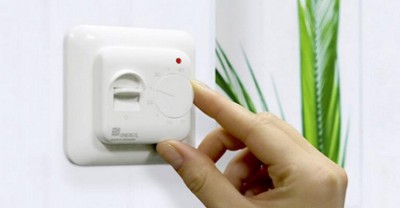

- Механічний. Найпростіший регулятор теплої підлоги. Налаштування здійснюється за допомогою коліщатка. При досягненні заданої температури нагрівачі не відключати, тому економії електрики чекати не доводиться.
- Електронний. Принцип роботи схожий на механічний, але регулювання обігріву здійснюється за допомогою кнопок або сенсорів. Такі моделі відключають нагрівачі і тим самим сприяють економії електроенергії. Їх можна встановити в підрозетник або виконати монтаж в електричний щиток.

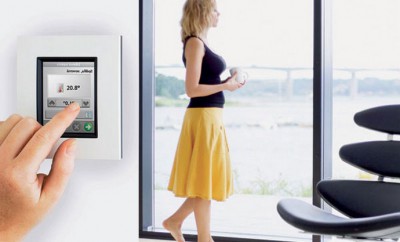

- Програмований. Принцип роботи полягає в тому, що можлива установка температурного графіка за своїм бажанням. Такий терморегулятор для теплої підлоги може бути однозонний і двозонний. Останній дозволяє підтримувати різну температуру в різних зонах приміщення. Програмований термостат вибирають споживачі, що використовують плівковий або кабельний електрообігрів на великій площі.
Як вибрати терморегулятор?
На ринку представлено безліч моделей приладів для контролю температури. Який вибрати? Слід звернути увагу на наступні параметри:
- Потужність. Контролер показує номінальну потужність теплої підлоги, на яку розрахований прилад. Якщо теплі підлоги займають велику площу, рекомендується підключити програмований двозонний термостат або магнітний пускач.
- Тип кріплення - вбудований (монтаж в стіну) або накладної (установка в короб).
- Можливість дистанційного керування. Програмований терморегулятор може управлятися за допомогою пульта дистанційного керування або за допомогою команд, що надходять через інтернет.
- Зручність і тип управління. Найбільш сучасним способом є сенсори, проте є механічний і кнопковий варіанти. У одних моделей датчики температури вбудовані, у інших виносні.
При покупці приладів переконайтеся, що всі деталі на місці, їх кількість відповідає інструкції підключення, клеми надійні, а термопара правильно з'єднана.
Як встановити?
Якщо ви володієте певними будівельними навичками, то установка теплої підлоги своїми руками і схема підключення до нього терморегулятора чи не з'являться вам надскладним завданням, особливо якщо під рукою інструкція.
Установка терморегуляторів проводиться тільки після повного відключення електрики в приміщенні.
Після того як підлога укладені, слід підключити термостат. Монтаж залежить від типу контролера. Для вбудованого готується ніша в стіні. Якщо регулятор теплої підлоги накладної, потрібно відзначити місце, де він буде розташований. Найкраще, якщо термодатчик буде знаходитися поряд з ним, на відстані не більше 1 м.

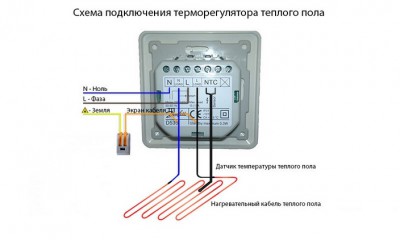

У підрозетник підводяться три пари проводів:
- Подача електроенергії - фаза від розподільного щитка. Потрібен захист автоматичним вимикачем;
- Подача харчування від регулятора температури на нагрівальні елементи;
- Датчик температури - служить для подачі сигналів про ступінь нагріву підлог.
Схема підключення проводів представлена виробником приладу в інструкції. Якщо для вас читання електричної схеми не викликає особливих проблем, то підключення термостата своїми руками не складе труднощів. Якщо ви не впевнені в своїх силах, зверніться краще до фахівців.

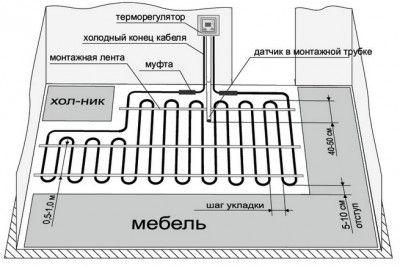

Монтаж датчиків своїми руками - окрема тема. Саме від них залежить, наскільки ефективно буде функціонувати система теплої підлоги. Термодатчик і дроти, що ведуть до регулятора, укладаються в гофровану трубку, яку розміщують в стіні.
Якщо теплі підлоги водяні?
Якщо в приміщенні встановлено систему водяного теплої підлоги, то підключення опалювальних контурів здійснюється за допомогою колектора. Принцип роботи найпростішого колектора полягає в підключенні вентилі на вхід і вихід. З їх допомогою можна змінювати кількість води, що надходить в кожен контур. Однак така схема не відрізняється зручністю через нестабільність температури на вулиці і необхідності часто крутити вентилі в очікуванні потрібної температури.
Автоматизувати обігрів водяного статі можна за допомогою термостатів (керуючі прилади) і сервоприводів (виконавчі). Монтаж сервоприводів здійснюється в кожен контур на гребінці подачі теплоносія. Їх принцип роботи полягає в тому, що відповідно до командою вони збільшують або скорочують кількість води, яка надходить в опалювальний контур. Термостат для водяного статі подає контрольні сигнали на сервоприводи.
Терморегулятори необхідно підключити в усіх приміщеннях з даним типом опалення.
Як полагодити терморегулятор?
Якщо раптом терморегулятор для теплої підлоги перестав працювати, не поспішайте замінити його на новий. Можливо, ви зможете полагодити його своїми руками і заощадити таким чином. Спробуйте виконати наступні кроки:
- Відключити подачу електроенергії.
- Від'єднати дроти і дістати корпус.
- Відкрити верхню кришку контролера.
- За допомогою хрестоподібної викрутки відкрутити гвинти під кришкою.
- Візуально перевірити справність конденсаторів.
Якщо негайно після виявлення пошкодження, можна спробувати усунути її своїми руками. Схема дій:
- Зрізати з тильного боку плати припливи, на яких вона тримається.
- Встановити нові конденсатори.
- Зафіксувати плату на корпусі за допомогою суперклею.
- Приєднати проведення і перевірити роботу системи теплих підлог.
Якщо дані рекомендації не допомогли і своїми руками виправити поломку не вдалося, краще звернутися за допомогою до професіоналів.
