Важливим навиком для медичної сестри є правильна техніка зняття ЕКГ (електрокардіограми). Нагадаємо, що електрокардіографія - це методика реєстрації електричних полів серця, що виникають в процесі його діяльності. а також їх отримання їх графічного зображення на папері або екрані. Електрокардіографія є інформативним і неінвазивним методом дослідження роботи серця - зручним і цінних для пацієнта і лікаря.

Електрокардіограма - це графічне зображення в вигляді кривої, отримане в процесі електрокардіографії на папері або екрані. Запис ЕКГ проводиться за допомогою апаратів - електрокардіографів. Будь електрокардіограф має:

  • вхідний пристрій;
  • підсилювач биопотенциала серця;
  • реєструючий пристрій.

Медична сестра допускається до роботи з електрокардіографом тільки після навчання, найкраще за спеціалізацією «Функціональна діагностика«. Реєстрація ЕКГ проводиться в спеціально пристосованому і обладнаному приміщенні, а також в палаті біля ліжка хворого, на дому, на місці надання медичної допомоги, в кареті швидкої допомоги.

Кабінет ЕКГ повинен бути віддалений від будь-яких передбачуваних джерел електричних перешкод. Доцільним є екранування кушетки: вона покривається спеціальною ковдрою з вшитой заземленою (!) Металевою сіткою.

Техніка зняття ЕКГ: алгоритм

Безпосередньо перед планової реєстрацією ЕКГ пацієнт не повинен приймати їжу, палити, вживати збуджуючі напої (чай, кава, «енергетики»), навантажувати організм фізично.

Фіксуємо в необхідної документації персональні дані пацієнта, номер історії хвороби, дату і час зняття ЕКГ.

Укладаємо пацієнта на кушетку в положення лежачи на спині. Знежирюємо ті ділянки шкіри, куди будемо накладати електроди - протираємо їх серветкою, змоченою в фізіологічному розчині хлориду натрію (0,9%).

Накладаємо електроди: 4 пластинчастих - на нижні третини внутрішньої поверхні гомілок і передпліч, а на груди - грудні електроди, забезпечені присосками-грушами. При одноканальній записи використовують 1 грудної електрод, при багатоканальної - кілька.

До кожного електроду приєднуємо дроти певного кольору, що йдуть від електрокардіографа. Загальноприйнята маркування проводів електрокардіографа:

  • червоний - права рука;
  • жовтий - ліва рука;
  • зелений - ліва нога;
  • чорний - права нога (заземлення пацієнта);
  • білий - грудної електрод.

При реєстрації ЕКГ в 6 грудних відведеннях при наявності шестиканального електрокардіографа використовують такі позначки наконечників:

  • червоний - для підключення до електрода V1;
  • жовтий - до V2;
  • зелений до V3;
  • коричневий - до V4;
  • чорний - до V5;
  • синій або фіолетовий - до V6.

Найчастіше ЕКГ реєструють в 12 відведеннях:

  • 3 стандартних (двополюсних) відведення (I, II, III);
  • 3 посилених однополюсних відведення;
  • 6 грудних відведень.

Стандартні (двополюсні) відведення ЕКГ

Реєстрація стандартних відведень від кінцівок проводиться при попарном підключенні електродів:

  • I стандартне відведення - ліва рука (+) і права рука (-);
  • II стандартне відведення - ліва нога (+) і права рука (-);
  • III стандартне відведення - ліва нога (+) і ліва нога (-).

Електроди накладаються на лівій руці, правій руці і лівій нозі (дивіться маркування на малюнку). На праву ногу накладається 4-й електрод для підключення до заземлювального проводу.

Техніка зняття ЕКГ, сестра

Формування трьох стандартних електрокардіограф-чеських відведень від кінцівок. Внизу - трикутник Ейнтховена, кожна сторона якого є віссю того чи іншого стандартного відведення

Посилені однополюсні відведення від кінцівок

Однополюсні відведення характеризуються наявністю тільки одного активного - позитивного - електрода, анод індиферентний і являє собою «об'єднаний електрод Гольберга», який утворюється при з'єднанні через додатковий опір двох кінцівок.

Посилені однополюсні відведення мають такі позначення:

  • aVR - відведення від правої руки;
  • aVL - від лівої руки;
  • aVF - від лівої ноги.

Техніка зняття ЕКГ, сестра

Формування трьох посилених однополюсних відведеному-ний від кінцівок. Внизу - трикутник Ейнтховена і розташування осей трьох посилених однополюсних відведень від кінцівок.

грудні відведення

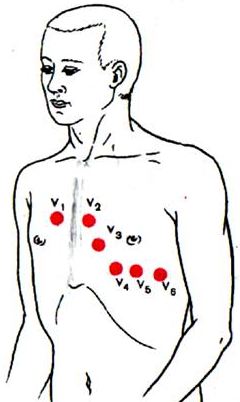

Грудні відведення в ЕКГ є однополюсними. Активний електрод приєднується до позитивного полюса електрокардіографа, а об'єднаний від кінцівок потрійний індиферентний електрод - до негативного полюса апарату. Грудні відведення прийнято позначати буквою V:

  • V1 - активний електрод розташовують в IV міжребер'ї біля правого краю грудини;
  • V2 - в IV міжребер'ї біля лівого краю грудини;
  • V3 - між IV і V міжребер'ї по лівій окологрудіннойлінії;
  • V4 - в V міжребер'ї по лівій среднеключичной лінії;
  • V5 - в V міжребер'ї по передній пахвовій лінії;
  • V6 - і V міжребер'ї по середній пахвовій лінії.

Техніка зняття ЕКГ, сестра

Вибір посилення електрокардіографа

При підборі посилення кожного каналу електрокардіографа необхідно, щоб напруга в 1 mV викликало відхилення гальванометра і реєструючої системи в 10 мм. У положенні перемикача відведень «0» регулюють посилення апарату і реєструють калібрувальний мілівольт. При занадто великій амплітуді зубців (1 mV = 5 мм) можна зменшити посилення, при малій (1 mV = 15-20 мм) - збільшити.

Реєстрація ЕКГ

Запис електрокардіограми проводиться при спокійному диханні пацієнта. Спочатку - в I, II, III стандартних відведеннях, далі - в посилених однополюсних відведеннях від кінцівок (aVR, aVL, aVF), потім - в грудних відведеннях V1. V2, V3, V4, V5, V6. У кожному з відведень слід реєструвати не менше 4-х серцевих циклів.
