- Альтиметр -700 ... 9000 м, крок 1 м
- Варіометр -20 м / с ... +20 м / с, крок 0,1 м / с
- Таймер часу польоту (мах. 12 ч).
- Термометр -20 ... + 60 o С, крок 0,1 o С
- Запам'ятовує параметри крайнього польоту (тривалість польоту, max / min висота, max / min скоропідйомність)
- Більше 100 годин роботи від двох алкалайнових батарей ААА
AVIS-A1- модуль для самостійної збірки простого цифрового барометрического варіометра -альтіметра. Вимагає підключення зовнішніх елементів: три кнопки управління, пьезодінамік, дисплей (може поставлятися з підключеним дисплеєм), батареї живлення з вимикачем. Для реалізації варіометра зі звуковою сигналізацією досить підключити пьезодінамік і батареї живлення з вимикачем. Живлення приладу 1,2 ... 7,0 В. Для живлення приладу рекомендується застосовувати дві батареї АА або ААА по 1,5 В.
- Розміри друкованої плати 57x34x12 мм
- Відстань між кріпильними отворами 51x28 мм
- Робоча температура AVIS-A1 - 0 ... + 50 o С
- Один альтиметр. Діапазон висот -700 ... 9000 м
- Цифровий варіометр. Діапазон скоропідйомності -20 м / с ... +20 м / с
- Звукова сигналізація варіометра
- Сигналізація розряду батарей
- Програмна настройка контрастності дисплея
застосування
- Ношений варіометр зі звуковою сигналізацією для пілотів СЛА
- Ношений варіометр-альтиметр з дисплеєм для пілотів СЛА
- Вбудований в приладову панель СЛА варіометр-альтиметр
- Ношений альтиметр для туристів

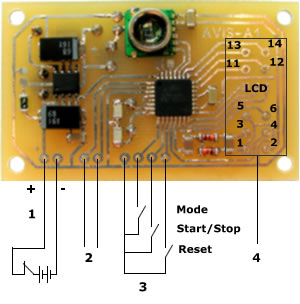

призначення висновків
1 - Живлення приладу
2 - Пьезодінамік
3 - Кнопки управління
4 - Дисплей. Цифрами позначені відповідні висновки на LCD
структура модуля
1 - DC / DC перетворювач напруги, що гарантує максимально ефективне використання батарей харчування
2 - Датчик тиску
3 - Контролер
4 - Контакти підключення дисплея
5 - Контакти підключення зовнішніх елементів і харчування
6 - Схема управління контрастністю дисплея
Вимоги до зовнішніх елементів
Допускається використання будь-яких типів кнопок з нормально роз'єднаними контактами, з опором не більше 1 кОм в замкнутому стані. Це можуть бути контактні кнопки, плівкова клавіатура, і т.д.
Символьний (знакосінтезірующіх) дисплей на базі контролера S6B0066U з дозволом 16 символів в 2 рядки. Наприклад: WH1602A-YGH-CTK.
Розміри LCD модуля. мм: 84.0 x 44.0
розмір видимої області. мм: 66.0 x 16.0
(Діагональ: 2.7. = 6.8 см)
розмір точки. мм: 0.55 x 0.65
розмір символу. мм: 5,55 x 2.95
В якості звукового випромінювача використовується пьезодінамік. Не використовуйте ніяких інших типи звукових випромінювачів, це може привести до виходу з ладу контролера. При необхідності застосовувати інші типи звукових випромінювачів зверніться за консультацією до розробника модуля.
Поверхня пьезодінаміка повинна кріпитися до поверхні корпусу або будь-який інший поверхні. Тільки в цьому випадку можна забезпечити достатню гучність звучання.
елементи живлення
Прилад живиться від двох батарей АА або ААА по 1,5 В. Можна застосовувати акумулятори нікель-кадмієві (NiCd), нікель-метал-гидридні (NiMH) (1,2 В). Можливе застосування однієї батареї 1,5 В, проте це різко знижує ефективність використання батареї і скорочує час роботи приладу до заміни елементів живлення. Від двох батарей прилад буде працювати більш ніж в 2 рази довше, ніж від однієї. Робота приладу гарантується при харчуванні не менше 1.1 В.
При зниженні напруги живлення нижче 1.25 В на дисплеї відобразиться символ, що сигналізує про розряд батарей. При цьому прилад буде працювати ще деякий час. При харчуванні від двох алкалайнових батарей цей час становить не менше 10 годин. Сигналом зниження заряду батарей нижче допустимого рівня є зниження контрастності зображення дисплея.
При необхідності можна встановити іншу напругу, що сигналізує про розряд батареї. Для цього потрібно впаяти додатковий резистор (див. Рис.).
Резистор розраховується за наступною формулою: R = R1 / (VLBI / Vref - 1)
де:
VLBI напруга батареї, при якому повинен спрацювати сигнал розряду батареї
R1 - опір резистора R1 = 470 кОм
Vref = 1.25 В
Не рекомендується допускати повного розряду батарей, нестабільного живлення приладу або нечіткого включення живлення. При нестабільному харчуванні в незалежну пам'ять контролера можуть бути збережені випадкові числа. Це не зіпсує прилад, але зітре параметри крайнього польоту і настройки приладу.
Робота приладу
Через кілька секунд після включення живлення, прозвучить короткий звуковий сигнал, і відобразяться показання на дисплеї.
При натисканні кнопки «Reset» свідчення висоти встановлюються в «0». При необхідності можна встановити довільну висоту (див. Таблицю Режими відображення інформації і налаштувань, Режим 2)
При натисканні кнопки «Start / Stop» Запускається / Зупиняється / Скидається таймер відліку часу польоту. Таймер також стартує автоматично при скоропідйомності вище 1 м / с. При запущеному таймері (режим «політ») відображається відповідний символ у вигляді годинника. Таймер зупиняється тільки кнопкою «Start / Stop». Після зупинки таймера параметри польоту зберігаються в пам'ять.
Кнопкою «Mode» виконується перемикання між режимами відображення інформації і налаштувань. У режимі «політ» (час польоту запущено) перемикання між режимами і зміна налаштувань недоступні.
Режими відображення інформації і налаштувань
Перемикання між режимами виконується кнопкою «Mode» при зупиненому таймері.
режим 1
Відображення даних: Висота, час польоту,
скоропідйомність, температура повітря.
Кнопка «Mode» - перемикання до наступного режиму
Кнопка «Start / Stop» - Запуск / Зупинка / Скидання таймер відліку часу польоту Кнопка «Reset» - установка показання висоти в «0»
режим 2
установка висоти
Кнопка «Mode» - перемикання до наступного режиму
Кнопка «Start / Stop» - збільшення
Кнопка «Reset» - зменшення
режим 3
Налаштування звуку
Кнопка «Mode» - перемикання до наступного режиму
Кнопка «Start / Stop» - включити
Кнопка «Reset» - вимкнути
режим 4
Регулювання контрастності дисплея
Кнопка «Mode» - перемикання до наступного режиму
Кнопка «Start / Stop» - збільшення
Кнопка «Reset» - зменшення
режим 5
Відображення тривалості крайнього польоту
Кнопка «Mode» - перемикання до наступного режиму
режим 6
Відображення максимальної / мінімальної висоти крайнього польоту
Кнопка «Mode» - перемикання до наступного режиму
режим 7
Відображення максимальної / мінімальної скоропідйомності крайнього польоту
Кнопка «Mode» - перемикання до наступного режиму
Комплектація
- плата модуля
- Дисплей (опціонально)
- Пьезодінамік (опціонально)
Увага! Корпус, кнопки, власники батарей в комплект не входять.
Примітки
Після включення приладу деякий час (близько хвилини) можуть спостерігатися скачки показань висоти близько + - 2 метри. При різкій зміні температур, наприклад, при вилученні приладу з автомобіля також можуть бути помітні коливання показань висоти. Тому рекомендується включити прилад заздалегідь і дати йому «прогрітися» кілька хвилин.
Ви повинні розуміти, що висота обчислюється виходячи зі свідчень атмосферного тиску. Само по собі атмосферний тиск не постійно. При зміні погодних умов воно змінюється, внаслідок чого і змінюються показання висоти. При проходженні фронту зміни показань висоти можуть досягати 30 метрів. Якщо Ви виконуєте тривалий політ в погодних умовах, при яких можлива зміна атмосферного тиску, враховуйте той факт, що показання барометричного висотоміра можуть мати похибку.
Не допускайте попадання вологи, бруду, пилу всередину датчика тиску. Чи не герметизують датчик тиску, не розкривайте лаком і іншими захисними препаратами, для нормальної роботи потрібно вільний доступ атмосферного повітря. В обчисленнях використовується температура навколишнього середовища. Тому не кладіть датчик поблизу теплих або холодних об'єктів.
Поверхня пьезодінаміка повинна кріпитися до поверхні корпусу або будь-який інший поверхні. Тільки в цьому випадку можна забезпечити достатню гучність звучання.
