Свердлильний верстат для друкованих плат своїми руками
З винаходом верстатів людство серйозно просунулося в сфері виробництва різного роду деталей і механізмів. Верстати стали справжньою підмогою для будь-якого, хто має намір обробляти метали, дерево і будь-які інші матеріали.
Адже ці пристрої спочатку призначаються для виконання досить специфічних робіт, які по-іншому вам якісно виконати не вдасться.
Саморобний верстат для друкованих плат з направляючої рейки
До такого обладнання належить і свердлильний верстат для друкованих плат, що використовується в електромеханіки і суміжних виробничих сферах.
1 Загальна інформація
Будь-верстат - це спеціальний прилад, який збирають з декількох складових. Завдання цього приладу полягає в доданні людині можливості обробити той чи інший інструмент з великою точністю. Тобто практично виключити з процесу конкретно ручна праця.
Це абсолютно необхідно в роботі, де потрібна точність. Якщо при цьому використовується деталь з металу або будь-якого точного матеріалу, то без використання верстата вам буде просто не обійтися.
Читайте також: про призначення і видах цанг.
Верстат складається з станини, перехідників, установки під движок і ще декількох механізмів. Всі вони збираються в єдину конструкцію, що жорстко зафіксована в одному або декількох положеннях.
Стандартні і найдешевші верстати або міні-верстати, якщо ми говоримо про обладнання, що призначається для обробки мініатюрних деталей, можуть переміщатися тільки по одній осі. Тобто переміщення робочого свердла виконується зверху вниз. Це базова функція верстата, без якої його і верстатом назвати-то не можна.
Пневматична гірське свердло для верстата
Більш просунуті моделі можна точно налаштовувати на певну координату, яка виставлена на столі. Це вже можуть бути навіть напівавтоматичні або автоматичні моделі.
Як ви самі розумієте, саме чітка фіксація на міцній рамі і можливість практично виключити людський фактор безпосередньо у виконанні робіт з свердління - це основний плюс верстатів.
1.1 Особливості верстатів для друкованих плат
Верстати для друкованих плат - це одна з різновидів подібного обладнання. Ось тільки такі агрегати, як правило, є міні-зразками. І це цілком очевидно, адже працювати на них необхідно з друкованими платами.
Для тих, хто не знайомий з електротехнікою з'ясуємо, що друковані плати - це по суті підстави для будь-якої мікросхеми або електронною міні-ланцюжка. Практично кожен прилад в своїй конструкції має хоча б одну друковану плату. Особливо це стосується приладів, що працюють на електриці.
Для освіти єдиних стандартів в електротехніці і створення стійкого підстави були введені друковані плати. Проводять їх з діелектрика, на який прикручують або припаюють різного роду деталі і з'єднання.
Плата може містити на собі як невеликий транзистор і висновок до нього від елемента живлення, так і величезна кількість деталей, настільки мініатюрних, що людина без спеціальної підготовки їх навіть не розгляне (мова йде про комп'ютерне обладнання).
Звичайно, в даній ситуації варто відзначити величезну кількість друкованих плат, що розрізняються за своєю конструкцією, використовуваному матеріалу і т.д. Але відзначимо, що всі вони є різновидом одного елемента, що виконує функції підстави для мікросхем.
Найпростіші плати обладнають додатковими елементами за рахунок їх прикручування і подальшої пайки. Як ви самі розумієте, для прикручування деталей необхідно виконати в платі отвори.
Читайте також: про верстати ТВ і їх призначення.
Причому проробляти треба їх з філігранною точністю. Розбіжність навіть в півміліметра може бути якщо не фатальним, то дуже відчутним. Особливо якщо ви збираєтеся заповнити плату повністю.
Установка свердла на верстат
Чого тільки вартий той факт, що свердла для міні-верстата по друкованим платам в своєму діаметрі можуть починатися від зразків в 0,2-0,4 мм. І це якщо говорити про дешеві верстатах. Більш просунуте обладнання для створення складних мікросхем буде використовувати ще більш мініатюрні інструменти.
Як ви самі розумієте, обробляти подібні деталі вручну - справа не з легких. Навіть якщо вам і вийде зробити парочку отворів в потрібному місці і потрібної товщини, то займе цей процес занадто багато часу, а результат може бути зіпсований єдиною помилкою.
Використавши же верстат для друкованих плат, робота істотно спрощується і стає практично механічної. Так само як і підвищується її продуктивність. Та й конструкція такого обладнання складністю не відрізняється, тому створити його можна своїми руками.
до меню ↑
2 Конструкція верстата
Конструкція міні-верстата для обробки друкованих плат має досить просту схему. По суті, цей верстат мало чим відрізняється від стандартних свердлильних моделей, тільки він набагато менше і має кілька нюансів. Практично завжди ми розглядаємо настільний свердлильний міні-агрегат, так як він буде мати розміри, що рідко перевищують позначку в 30 см.
Якщо розглядати саморобний зразок, то він може бути трохи більше, але тільки за рахунок того, що людина, яка збирав його своїми руками, просто не зміг оптимізувати конструкцію належним чином. Таке буває, якщо під руками просто не знаходиться відповідних деталей.
У будь-якому випадку верстат, навіть якщо він зібраний своїми руками, буде мати невеликі габарити і важити до 5 кілограм.
Наведемо зараз безпосередньо конструкцію верстата, а також деталі, з яких його треба виготовити. В якості основних складових при складанні міні-пристрої для свердління плат використовують:
- станину;
- перехідну стабілізуючу рамку;
- планку для переміщення;
- амортизатор;
- ручку для маніпуляцій з висотою;
- кріплення для движка;
- движок;
- блок живлення;
- цангу і перехідники.
Так виглядає готовий саморобний свердлильний верстат для друкованих плат
Отже, список використовуваного обладнання досить об'ємний, але насправді нічого складного тут немає.
до меню ↑
2.1 Розбір конкретних деталей
Звернемося тепер до конкретних деталей, що вже були названі вище, а також дамо рекомендації по їх підбору.
Для початку зазначимо, що ми зараз описуємо саморобний верстат, який по суті можна зібрати з підручних засобів. Конструкція заводських зразків відрізняється від описаної нами тільки застосуванням спеціалізованих матеріалів і деталей, які в домашніх умовах створити практично неможливо. Доведеться купувати.
Починається саморобний міні-верстат, так само як і будь-який інший верстат, зі станини. Станина виконує функції підстави, на ній тримається вся конструкція, на неї ж монтують підтримуючу деталь, на якій кріпиться обробляється плата.
Станину бажано робити з важкої металевої рамки. Вага її повинен бути більше, ніж вага всієї іншої конструкції. Причому розбіжність може бути досить значним. Тільки так ви досягнете стабільності агрегату під час роботи. Особливо це стосується моделей, що збираються своїми руками.
І не варто обманювати себе, коли бачите приставку міні. Міні-верстат - це такий же верстат, і він все так же вимагає якісної стабілізації. Під станину часто прикручують ніжки або щось подібне, щоб додатково зафіксувати її положення.
Саморобний свердлильний верстат зі стабілізаційної рамкою
Стабілізуюча рамка є кріпленням для всього механізму. Її роблять з рейки, куточка або чогось подібного. Переважно використовувати деталь. Планка для переміщення може бути найрізноманітнішою конструкції і часто поєднується з амортизатором. Іноді, амортизатор і сам є планкою для переміщення.
Ці дві деталі виконують функції вертикального зміщення верстата під час роботи. Завдяки їм, верстат можна швидко і без зайвих зусиль експлуатувати.
Варіантів рішень для виконання таких деталей є дуже багато. Починаючи від саморобних або знятих з офісних меблів розсувних рейок на пружині, до професійних амортизаторів масляного типу.
Ручка для маніпуляцій кріпиться безпосередньо до корпусу верстата, амортизатора або стабілізуючої рейці. З її допомогою можна здійснювати тиск на конструкцію, опускаючи і піднімаючи її за своїм бажанням.
До стабілізуючою рамці вже прикріплюють планку для двигуна. Це може бути навіть звичайний дерев'яний брусок. Його завдання - висновок движка на потрібну відстань і його надійна фіксація.

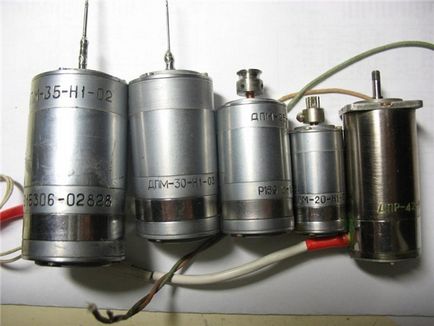

Движок монтують на кріплення. Як движка теж можна користуватися величезною кількістю деталей. Починаючи від дрилі, і закінчуючи двигунами, що зняті з принтерів, дисководів та іншої офісної техніки.
Свердла для свердління отворів в друкованих платах
До движку чіпляють цанги і перехідники, які будуть підставу для кріплення свердла. Тут вже можна дати тільки загальні рекомендації, так як перехідники завжди підбираються індивідуально. Вплив на їх вибір зробить вал двигуна, його потужність, тип використовуваного свердла і т.д.
Блок живлення для міні-верстата підбирається такий, щоб він міг забезпечувати движок за потрібне напругою в достатніх кількостях.
2.2 Технологія складання верстата
Тепер звернемося до загального алгоритму, за яким ведеться складання агрегату для свердління друкованих плат своїми руками.
- Монтуємо станину, кріпимо до неї ніжки.
- Встановлюємо рамку власника основної конструкції на станину.
- Кріпимо до рамки механізм переміщення і амортизатор.
- Монтуємо кріплення для движка, як правило, воно фіксується на рамку переміщення.
- Встановлюємо ручку на кріплення для двигуна.
- Встановлюємо движок і регулюємо його положення.
- Прикручуємо до нього цангу і перехідники.
- Монтуємо блок живлення, підключаємо його до движку і мережі.
- Підбираємо і фіксуємо свердло.
- Тестуємо роботу механізму.
Всі з'єднання і їх тип можете підбирати на свій розсуд. Однак рекомендується використовувати болти і гайки, щоб мати можливість в потрібний момент розібрати конструкцію, замінити її складові або поліпшити всю схему дії верстата.
