Стійка для болгарки своїми руками креслення, прості конструкції
Один з найбільш затребуваних в домашньому господарстві електроінструментів - кутова шліфувальна машинка (УШМ), в простолюдді іменується болгаркою. Незважаючи на те, що основне її призначення - шліфування, частіше вона використовується як інструмент для різання різних матеріалів. Цьому в першу чергу сприяє велика кількість різновидів дисків, які можна встановити на неї.
Головний недолік болгарки при виконанні подібних робіт - невисока точність різу, адже утримуючи УШМ в руках, вкрай важко витримати точний кут і напрямок різу. Рідко вдається отторцевать який-небудь матеріал строго під заданим кутом. Особливо, якщо доводиться виконувати заготовку однотипних деталей будь-якої конструкції, та ще з заданими кутами різу. Звести до мінімуму цей недолік можна, застосувавши до болгарки спеціальну стійку.

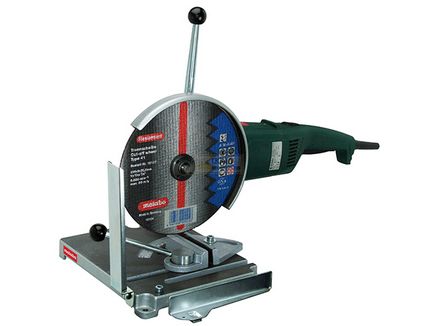

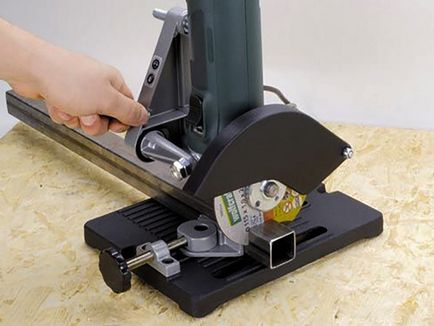

Існують такі пристосування заводського виготовлення до різних моделей УШМ, деякі з них досить універсальні. Але відносно висока вартість робить їх недоступними для більшості домашніх майстрів. А між тим, більшість таких майстрів в змозі виготовити стійку для своєї УШМ власними руками, не витративши на це великих грошей, та й часу.

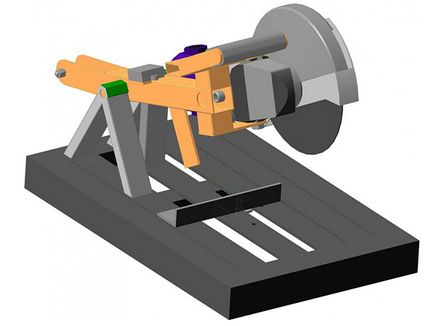

Креслення стійки для болгарки
В інтернеті не так вже й багато креслень подібних стійок. В основному це примітивні ескізи, що ілюструють швидше принцип роботи пристрою, ніж точні розміри і порядок його складання. А навіть ті, що є, не мають всієї необхідної інформації.
Та й сам конструктив подібних пристосувань досить часто викликає сумніви в застосуванні такого креслення без певного коригування.

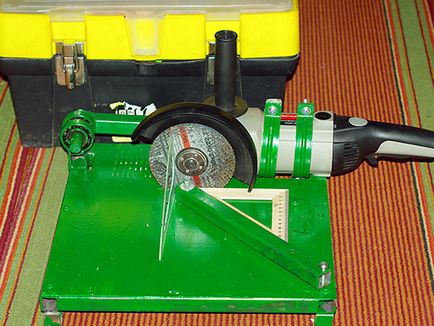

Стійка для болгарки своїми руками - огляд варіантів
Головні завдання даної стійки:
- надійно кріпити інструмент на консолі;
- забезпечувати мінімальні відхилення від площини різу під час роботи;
- надійно утримувати інструмент в верхньому положенні.
Для кріплення болгарки на консолі підходять різьбові кріплення ручки на її голівці. Їх - 3, і цього більш, ніж достатньо для надійної фіксації.
Іноді їх використовують не всі.
А іноді для кріплення болгарки задіють досить жорсткий і надійно закріплюється на її голівці захисний кожух.
Для невеликих болгарок, які працюють з дисками до 125 - 150 мм, іноді достатнім буде кріплення корпусу до консолі за допомогою потужних хомутів, але для запобігання осьового провертання інструменту повинна бути задіяна наполеглива майданчик головки шлифмашинки.
УШМ, що працюють з відрізними дисками великого діаметру (200 - 230 мм), крім надійного кріплення їх до консолі, повинні мати хорошу опорну базу кріплення самої консолі до робочого столу.
Цим забезпечується мінімальне відхилення від площини різу.
Багато самодельщики забезпечують коливальний рух консолі установкою одного - двох підшипників для її кріплення до робочого столу. Для цього часто використовують готові підшипникові вузли автомобілів або велосипедів. Однак достатню рухливість забезпечить і просте болтове з'єднання, деталі якого при хорошому мастилі працюватимуть в якості звичайних підшипників ковзання.
Зрозуміло, що ремонт такого кріплення консолі зводиться до заміни болта, або, в крайньому випадку, до простого збільшення його діаметра або установці втулки при великому зносі сполучених деталей.

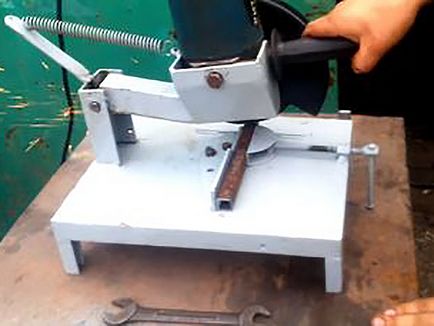

Мало хто наважується робити дерев'яну стійку для болгарки, але це зовсім не означає, що її робити не можна. А ось деякі конструктивні рішення, які ми хочемо вам показати, цілком можуть послужити вам джерелом ідей для створення стійки власної конструкції, в т.ч. і з цього матеріалу.
Для збільшення картинки - натисніть на неї:

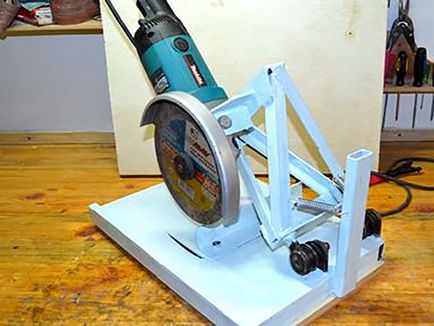

Іноді для забезпечення повернення інструменту в верхнє положення після здійснення різу, замість натяжна пружини, використовують звичайний противагу, компенсуючий вага самого інструменту.
Особливості використання УШМ як пили
Не зайвим для вашої безпеки буде нагадати про те, що не всі види дисків можна безпосередньо використовувати для болгарки. В першу чергу це стосується дисків для пиляння деревини, мають значно нижчі показники оборотів, ніж стандартним для більшості болгарках.
Виняток становлять спеціальні диски по дереву, розраховані на стандартні обороти кутових шлифмашинок.
Добре, якщо ваш інструмент має регулювання обертів. А якщо ні, то, перш ніж використовувати свою УШМ як пили торцювання по дереву, виготовте нескладний регулятор її оборотів на базі мікросхеми КР1182ПМ1, або близькою їй за показниками, за такою схемою.
Використовувати простий реостат для цього не варто. Разом зі зменшенням обертів, він також пропорційно знизить потужність і крутний момент інструменту. Та й для самої болгарки використання в таких режимах роботи шкідливо.
Можете ставити таку кнопку в розріз проводу її харчування, але краще розірвати нею підводить електромагістралей, адже знята зі стійки болгарка, стає звичайним мобільним інструментом з усіма своїми перевагами.

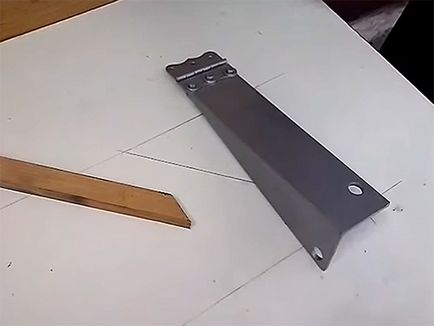

Найпростіше пристосування для стійки УШМ
При цьому кріплення інструменту буде здійснюватися за допомогою двох гвинтів в існуючі на голівці УШМ різьбові отвори для ручки. А принцип роботи підошви не зміниться - тільки жорсткість її підвищиться.
