Smd світлодіоди 1

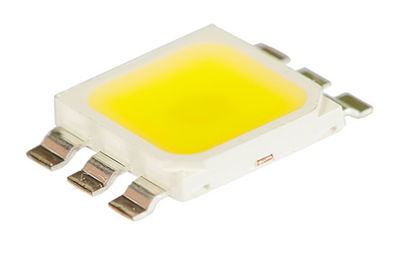

У загальному випадку smd світлодіоди представляють собою сучасне, на перший погляд простий пристрій. Якщо говорити більш детально, то це чіпи, закріплені методом поверхневого монтажу на платі. Як чіпів виступають світлодіодні кристали. Саме вони й генерують світло.
Зовнішній вигляд і геометричні характеристики smd світлодіодів різних моделей можуть відрізнятися. В основному розподіл на типи відбувається:
Джерела rgb білого світла, мають ще однією важливою характеристикою - колірною температурою. Вона показує відтінок світіння.
Різниця за розмірами
Розмір зашифрований в чотиризначному числі, яке проставляється на платі. Ще недавно найпопулярнішими були 5050 та 3528. Але сьогодні з'явилися сверхяркие конкуренти збільшених розмірів, такі як 5630 і 5730.

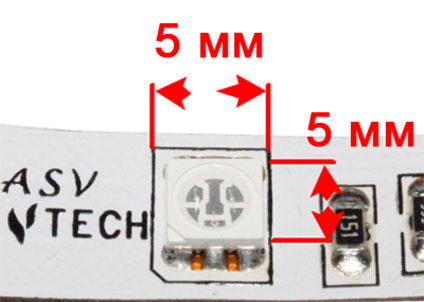

Як же розшифрувати цю маркування? Перші дві цифри означають довжину чіпа, а другі дві означають її ширину. Для типу 3528 геометричні параметри будуть відповідно 3,5 мм на 2,8 мм, для 5050 ширина і довжина співпадуть і складуть 5, 0 мм на 5,0 мм і таке інше.
Відмінність за розмірами пов'язано з використанням в схемі одного приладу декількох кристалів. Невелика модель 3528 містить тільки один кристал, у той час як у моделі 5050 їх три.
Різниця за кольором
Виробник випускає одноколірні smd світлодіоди, двоколірні і багатобарвні. Барвисті можуть збиратися по схемі rgb. Від кольору буде залежати вартість, оскільки витрати на випуск можуть відрізнятися. Так, серед одноколірних, найдорожчими є сині, якщо не брати до розгляду білий колір.
Пристрій smd стрічки 5050 може бути одноколірним (монохромним) або повнокольоровим, виконаним за схемою rgb. Це саме можна сказати і до типам 3528, 5630, 5730.
Різниця по потужності
Раніше потужність smd світлодіодів вимірювалася мілівата, але сьогодні діапазон значень розширився. Характеристики будь-якого розміру і кольору наводяться завжди в таблицях. Якщо там вказано тільки струм і напругу, то потужність визначається як добуток цих величин.
Потужність smd 5050 вважається середньої, тому його застосовують в основному для підсвічування приміщень і створення декоративних ефектів.
Треба зауважити, що такий відомий виробник, як компанія CREE, ділить свої освітлювальні прилади на надпотужні (350 мА і більше) і сверхяркие (струм 30-50 мА).
Різниця по яскравості
У різних smd модулів може відрізнятися яскравість. Вважається, що у модуля 5050 яскравість в 3 рази більше, ніж у 3528, у 5630 в півтора рази більше, ніж у 5050, а у 5730 незначно більше, ніж у 5630.
Яскравість залежить від сили струму, що протікає через кристал і від конфігурації чіпа. Надяскраві моделі характеризуються великою допустимим струмом.
Оскільки у чіпа 3528 розміри менше, то зрозуміло, що і яскравість його менше, ніж у 5630.
Монтаж smd світлодіодів
Як і інші деталі smd світлодіоди можна паяти, причому паяти можна як одноколірні моделі, так і триколірні rgb моделі.
Найлегше монтуються світлодіодні стрічки. Їх просто приклеюють в потрібному місці. А щоб з'єднати два шматочки світлодіода 3528 або будь-якого іншого, їх можна знову ж паяти. Це робиться просто, оскільки з'єднувальні майданчика у світлодіодів мідні.
Щоб підключити rgb до блоку живлення і контролеру, можна використовувати контактори або спаяти дроти. Перед цим процесом слід звернути увагу на маркування дротів, щоб висновок червоного кольору паяти з відповідним висновком контролера, синього паяти з синім і т. Д.
Надяскраві світлодіоди на підкладці теж можна паяти на спеціальній пластині-радіаторі, яка відводитиме тепло. Для цього потрібно стандартний набір для пайки і термопаста.
Оскільки сверхяркие джерела бояться перегріву, паяти їх слід максимально швидко. Вони монтуються в тих місцях, де необхідна дуже яскраве підсвічування.
