Шестиканальний підсилювач звуку, майстер-клас своїми руками

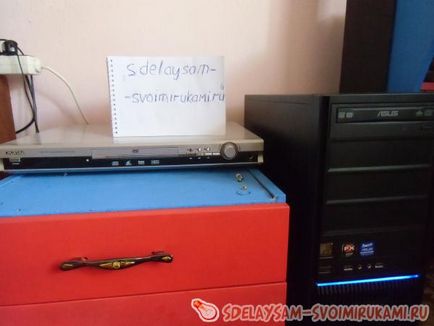

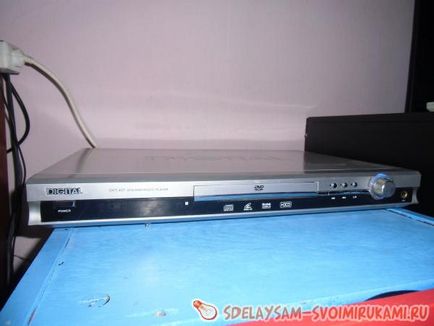

Ідея створення шести канальної акустичної системи існувала давно. Поставивши собі за мету, я детально вивчив характеристики звукової карти і дізнався, що вона підтримує цілих 7каналов звучання. Так як непогано розбираюся в електричних схемах, я вирішив створити акустику 5.1 для комп'ютера. Для цього був задіяний старенький китайський домашній кінотеатр, який був підключений до комп'ютера в двоканальному режимі РС.

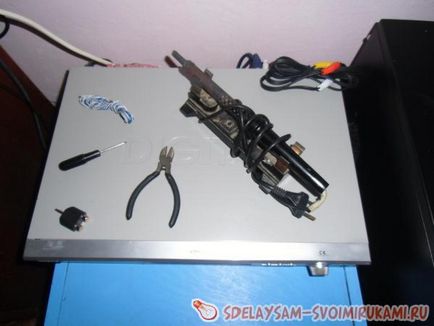

Щоб зробити якісний звук мені знадобилися: з інструментів викрутка, кусачки і паяльник, а з матеріалу провід, акустичний кабель з RCA-роз'ємами, і двоканальні перехідники.
Дуже важливо! Вимикайте будь-яку електротехніку від мережі перед тим, як будете її розбирати, щоб не отримати ураження електричним струмом.

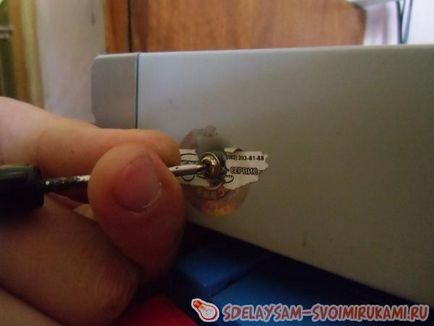

Відключивши дроти, я приступив до зняття верхньої кришки, щоб подивитися на підсилювачі звуку. Потрібно було глянути, чи можна взагалі втілити задумане в життя. І ось що відкрилося моїм очам:

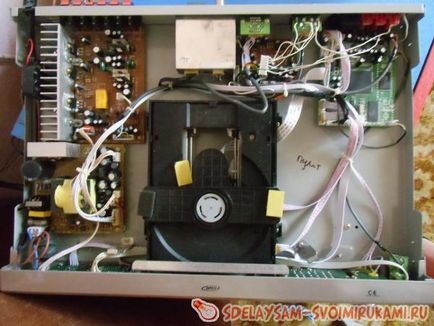

Буду виражатися як можна більш простою мовою для тих, хто в цьому нічого не розуміє, але думка його зацікавила. На фото 4 показано весь пристрій для домашнього кінотеатру. Велика частина його складових мені не було потрібно. Що цікавить деталлю є плата у верхній лівій частині фото 4. Це і є блок підсилювачів, що відповідають за відтворення об'ємного звуку 5.1. Мені потрібно було підвести шість лінійних сигналів звукової карти до даного блоку. Благо на платі є роз'єм з написами всіх каналів, до якому підходять сигнали з програвача.

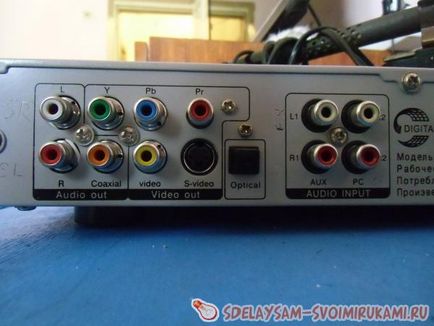

З цим розібрався, але тепер виникло інше запитання. Як зробити так, щоб акуратно підключати шість RCA-кабелів з комп'ютера. І тут мені допоможуть лінійні входи кінотеатру, яких якраз було багато.
З усіх роз'ємів я вибрав найбільш підходящі, попередньо надряпавши біля них номер майбутнього входу. Потім вони були взагалі від'єднані від плати, щоб не було замикання в подальшому:

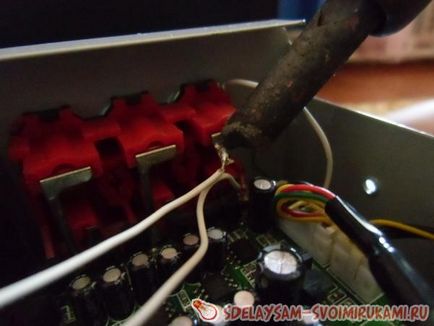

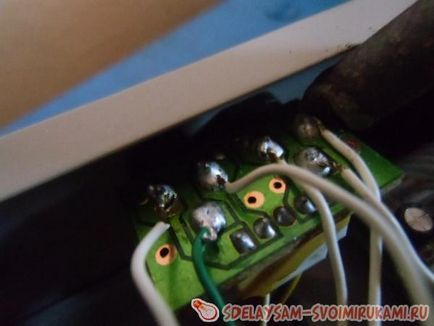

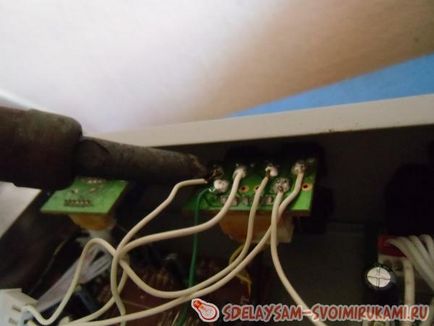

Тепер стояло найвідповідальніший момент: припаяти дріт до кожного роз'єму і з'єднати з блоком підсилювачів.

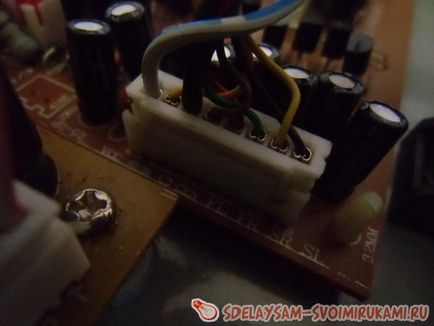

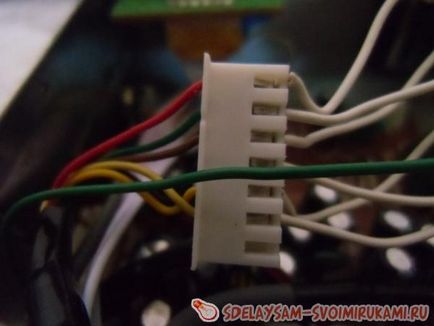

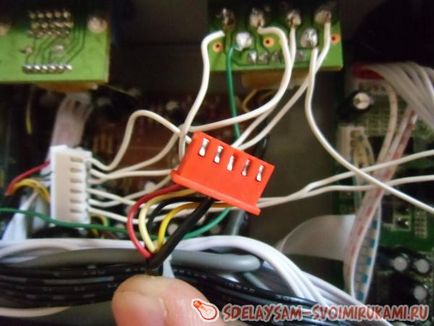

Припаяні дроти я поєднав в роз'ємі, що йде від підсилювачів згідно кольоровості каналу, харчування для підсилювачів теж довелося підводити зеленим проводом

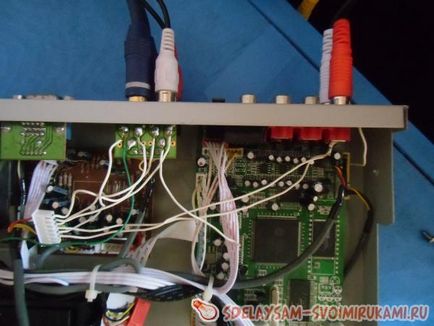

Ось такою виявилася вся робота. На фото 12 видно, що до програвача підходять RCA-кабелю, які білим проводом з'єднуються з роз'ємом, що йде від підсилювачів:
У комп'ютері були задіяні всі три виходи звукової карти, передають по два звукових каналу: два фронтальних, два тилових, центр і сабвуфер. Розділити вихід на два канали допомогла ось така штучка:

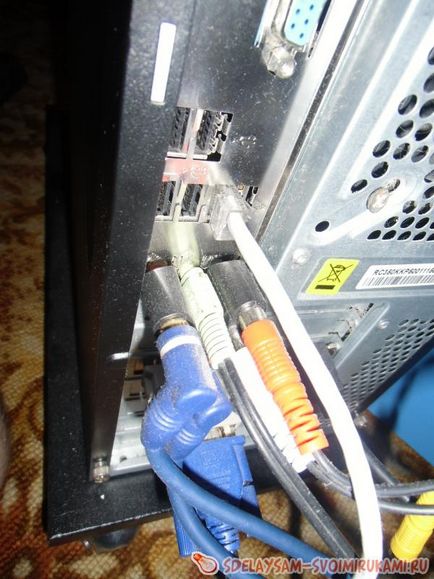

З заднього боку комп'ютера все виглядає ось так:
Роботою залишився більш ніж задоволеним. Якість звуку не зрівняється з колишнім.
