Саморобний трактор з УАЗа рекомендації по будівництву
Багато дачники для полегшення праці на своїх присадибних ділянках використовують мотоблоки. Сам по собі мотоблок хороший, але сила його невелика. Якщо має бути важка робота, буде потрібно більш потужний помічник, наприклад, трактор. Звичайно, далеко не кожен має необхідні для його придбання кошти. Вихід є - спорудити саморобний трактор з УАЗа.
Рекомендації по вибору
Готовий саморобний трактор
Міні-трактор найкраще створювати з того, що надійно і недорого, а іноді зовсім безкоштовно. Обрані вузли не потрібно переробляти і доопрацьовувати, а значить, зниження міцності і надійності міні-трактора нічого не загрожує. Перероблена ж конструкція може вийти з ладу.
Для створення саморобних тракторів можна використовувати дешеві агрегати від автомобіля УАЗ. Це буде головним достоїнством транспортного засобу. У разі поломки необхідні запчастини і підручні матеріали для ремонту буде не так важко знайти.
Приступаємо до будівництва міні-трактора з запчастин
Перш за все необхідно скласти схему і намітити певний план дій по збірці саморобного трактора. Це допоможе підійти до трудомісткою роботі по створенню обладнання раціонально і послідовно. Креслення на міні-трактор можна знайти в інтернеті або зробити самостійно, звичайно, якщо є певні навички і знання. Можна розглянути готові фотографії міні-тракторів на форумах і вибрати потрібний агрегат.
Визначивши варіант саморобки, потрібно продумати, де буде знаходитися місце для сидіння водія, а де - розміщуватися коробка передач в міні-тракторі.
Перед прийняттям остаточного рішення про спорудження саморобного міні-трактора потрібно вибрати місце для роботи і облаштувати його. Процес виготовлення займе кілька місяців, тому все повинно бути підготовлено і продумано заздалегідь. Не потрібно забувати про додаткове обладнання: дриль, болгарка, зварювальний апарат та інші інструменти.
комплектуючі УАЗа
Саморобний трактор складається з важливих складових елементів, від якості яких залежить робота машини в цілому:
- мотор;
- трансмісійне пристрій;
- ходова частина;
- рульова частина;
- система збирання (підвісні засоби і вали оборотів мощі).
Саморобний міні-трактор найчастіше колісний, рідше - гусеничний, з потужністю двигуна від 10 до 50 кінських сил.
Двигун, коробку передач, балки, ходову частину бажано взяти від одного автомобіля, щоб легше і швидше проходила їх установка. При бажанні можна поекспериментувати і спробувати провести стиковку агрегатів і вузлів з різних машин. Це складний процес, але він може внести в роботу з конструкцією міні-трактора інтерес.
Ще одна модель-саморобка
Потрібно пам'ятати, що для стійкості міні-трактора ширина коліс повинна відповідати певним розміром, при цьому враховується, які роботи виконуватиме транспортний засіб. Якщо це стандартні нескладні операції, тоді ширина колеса може становити 13 дюймів, якщо працювати міні-трактор буде в полі, ширина повинна бути 18.
Пам'ятайте про те, що трактор повинен бути стійким. Це якість залежить від того, яка коробка передач буде на самоделке. Вона повинна бути з підвищеним числом передавальних значень. За рахунок цих чисел збільшується тягове зусилля, яке не повинно перевищувати 300 кг.
Заздалегідь слід зробити креслення системи охолодження, щоб точно знати, де повинні знаходитися перехідники. Виготовлений міні-трактор в роботі може перегріватися. Щоб цього не сталося, можна поставити радіатор з 2 секціями.
У разі вибору гусеничного трактора звертаємо увагу на привід. Його встановлюють на задню частину гусениці для нанесення меншої шкоди ковзанок. В ході експлуатації потрібно пам'ятати про очищення самих гусениць, так як при використанні заднього приводу сніг і бруд забиває їх.

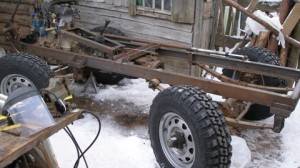

Початок збірки саморобної моделі
Зчіпний пристрій складається з наступних елементів:
- коробка передач;
- кожух зчеплення;
- фланець вичавного підшипника;
- шуруп М6 кріплення фланця;
- вижимний підшипник;
- корзина з провідним диском зчеплення,
- болт М 12х1,5;
- хвостова балка мотора;
- маховик;
- підшипник коленвала;
- колінвал;
- подовжувач коробки передач.
- бампер (швелер № 12);
- передні лонжерони (патрубок 80x80x6);
- передні поперечки (патрубок 80x80x6);
- опора кріплення двигуна (патрубок 80x80x6, 2 шт.);
- опори кріплення кабіни (балка № 8, 4 шт.);
- стійки (труба 80x80x6, 4 шт.);
- косинки (сталевий лист s10, 6 шт.);
- хвостові лонжерони (труба 80x80x6);
- хвостові поперечки (труба 80x80x6);
- плита автонавескі робочого інструмента (сталевий лист s10);
- кронштейн автонавескі (сталевий лист s10, 2 шт.)
Сталеві водопровідні труби діаметром 57 мм підійдуть для зварної рами прямокутної форми, що складається з пари лонжеронів і пари траверсів.
У цій моделі - міст від УАЗа
Рульова колонка теж може бути запозичена у УАЗа. Якщо її розташувати з правого боку саморобного трактора, то закріпити рульовий механізм з рульовим приводом не складе ніяких труднощів. Важіль знімається зі шліців і в вертикальному положенні насаджується назад. Що стосується поперечної рульової тяги, то для її виготовлення буде потрібно газоелектрозварення. До куточках розміром 30 на 30 мм, які ковзають один по одному, приварюють наконечники з кульовими пальцями.
Уазовской задній міст також можна використовувати в конструкції міні-трактора. На довгій піввісь відрізається фланець і в центрі свердлиться отвір. Обрізок обробляється і вставляється в отвір, зовні обварюється, а зайве відрізається.
Довга панчоха коротшає. Використовуються дві короткі піввісь. На зрізі панчохи знімається фаска, а з'єднання його зварюється. На місце зварювання накладається супорт для страховки від удару по хвостовику. За допомогою V-подібної конструкції міст міні-трактора прикріплюється до рами. Сама конструкція зручно розташується на штатних подушках заднього моста.
Для будівництва міні-трактора можна використовувати головний гальмівний циліндр авто УАЗ. Також можна взяти рульової редуктор, колонку і тягу. Для зміцнення редуктора необхідно підготувати вваренними в конструкцію поперечину.
Рульове управління від автомобіля УАЗ, а також поздовжня тяга, рульова колонка і поперечна тяга, яка вкорочена до 450 мм, - все це стане в нагоді для конструкції міні-трактора.
Заслуговує на увагу компоновка трансмісії. Слідом за двигуном необхідно ставити кошик зчеплення і коробку передач. Ці агрегати від авто УАЗа відмінно підійдуть для міні-трактора (збірний вузол: розподільна коробка зі зниженою передачею).
На підлозі під сидінням бажано розташувати бензобак, акумулятор і вмикач «маси», підвісні педалі від авто УАЗ. Паливо до бензонасосу буде надходити через фільтр тонкого очищення або відстійник, взятий з цього позашляховика.
Гальмами можна оснастити тільки задні колеса міні-трактора, а взяти їх теж потрібно з УАЗа.
Незамінний помічник дачника - міні-трактор
Чимало городників і дачників обзавелися саморобними міні-тракторами. Маленький помічник впорається з багатьма завданнями: полити город, скопати грядку, перевезти урожай. Щоб зібрати такий міні-трактор, потрібно зовсім небагато кмітливості, старання і старанності, а найголовніше - мати необхідні технічні знання і навички.
Саморобні міні-трактори до сих пір привертають можливістю модернізації під індивідуальні вимоги. Можна домовитися з заповзятливим сусідом, який за невелику плату надасть допомогу в конструюванні саморобки.
Для складання цієї моделі використовували коробку від УАЗ
Агрегати і вузли уазика можуть послужити відмінними донорами для конструювання різної техніки. Саморобний трактор мало чим відрізняється від заводської конструкції. Він також може виконувати кілька функцій, при цьому його використання обходиться в кілька разів дешевше, ніж застосування великого транспорту, та й витрати на пальне мінімальні. Саморобка вигідна для всіх, хто займається сільськогосподарськими роботами і хоче полегшити собі життя на дачах і присадибних ділянках.
Ще один плюс використання міні-трактора - можливість приєднання до нього причепа місткістю понад 200 кг. Причіп допоможе впоратися з городніми роботами швидше і якісніше.
