Саморобна ретро електрична плита
Ось таку потужну електричну плиту, якою користувалися для приготування їжі і не тільки, велика частина населення Радянських людей в ХХ столітті, можна зробити самому приблизно за одну годину.
Хоча це вже пережиток старого, але хто знає, може бути кому то ще стане в нагоді. Завдяки відкритій спіралі великої потужності і мінімального зазору до нагрівається поверхні, нагрів і закипання відбувається за досить короткий час, а це вже є своєрідна економія електроенергії.
Пункт 1. Необхідні матеріали та інструменти.
матеріали:
• Два шамотних цегли.
• Профіль металевий оцинкований П - подібний.
• Спіраль напруження або ніхромовий дріт Д = 0.5-1 мм.
• Маленька болгарка, алмазний диск і диск по металу.
• Саморобний маленьке зубило, молоток.
• Дрель, Побідитове свердлом Д = 3-5 мм. свердло по металу Д = 3,3 мм.
• Заклепочник з заклепками.
• Провід з вилкою.
• Діод на 20-50А 400В. (Опціонально).
Пункт 2. Спіраль напруження.
Пункт 3. Креслення лабіринту.
Спіраль розжарювання необхідно рівномірно розмістити на майданчику з двох цеглин, для цього спершу креслимо креслення лабіринту на папері і зафарбовує ту частину де буде лежати сама спіраль.
Потім береться два шамотних цегли, якщо вони не нові і брудні, їх необхідно почистити, вимити щіткою.
Маємо в своєму розпорядженні дві цеглини на рівній поверхні, накладаємо зверху паперовий зразок доріжок, притискаємо рукою і відгинаючи черзі краю листа, намічаємо всі кути лабіринту на цеглу. Прибираємо папір і олівцем повністю прорисовуємо лабіринт як на папері.
[Center]
Для того щоб не заплутатися під час роботи болгаркою і не прорізати неправильний пропив, додатково зафарбовує крейдою лабіринт, тепер його видно дуже добре.
Пункт 4. Обробка цегли.

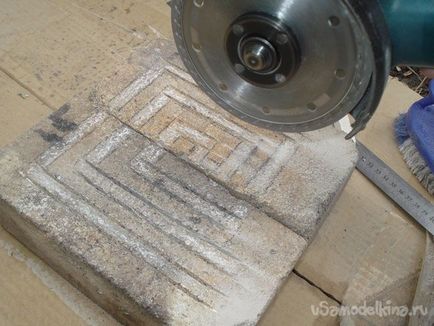

Одягаємо захисні окуляри або маску, беремо болгарку з алмазним диском і робимо пропили по лініях, глибиною 1 см. Намагаємося не виходити за боковий вівтар перетину кутових ліній.
Після повного проходу контуру доріжок лабіринту, починаємо вибірку серцевини доріжок, переміщаючи диск від пропила до пропилу, поступово заглиблюючись і розширюючи канавки до дна 1см.
За 15-20 хвилин весь лабіринт буде готовий, боковиной диска знімемо фаску по краю цегли.
Тепер треба видалити серцевину кутових ділянок, де болгарка не дісталося. Для цього потрібно тонке саморобний зубило, зроблене наприклад з уламка свердла Д = 10 мм.
Чи не сильними ударами молотком по зубилу, невеликими сколами, потроху фарбують цегла, головне не перестаратися і не розколоти цегла. Все це не складно, матеріал досить легкий в обробці і часу займе не більше 10-15 хвилин.
Тепер можна приміряти спіраль на місце, щоб побачити все, що залишилися косяки, при необхідності допрацьовуємо доріжки.

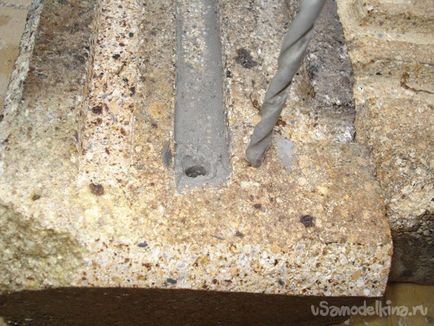

Для виведення кінців спіралі просвердлимо два отвори. Победітовим свердлом на невеликих оборотах (без вібрації), з рясним поливом водою і дуже частим вийманням свердла для змочування всього каналу водою, свердлимо наскрізні отвори.
Після просвердлювання отворів добре промиваємо цеглини струменем води і залишаємо їх сохнути.
Пункт 5. Підстава-підставка.
Для виготовлення підстави-підставки використовуємо металевий профіль, одного метра буде досить, розпускаємо його на всю довжину уздовж, щоб вийшло два однакових куточка.
Заміряємо ширину цегляної конструкції, додаємо по 5 мм. на кожну сторону, і переносимо ці розміри на відрізок куточка.
Робимо розрізи за відмітками і загинаємо на 90 градусів всі чотири боки.
Повинен вийти квадрат в який легко вставляються обидва цегли.

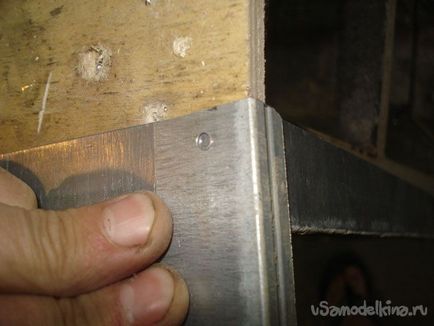

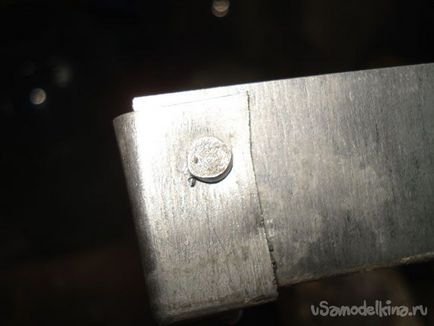

Для скріплення кутів і додання жорсткості використовуємо заклепки. Просвердлюємо по кутах свердлом Д = 3,3 мм. отвори і скріплюємо за допомогою заклепочника.
Довжину заклепок бажано використовувати мінімальну, або за допомогою молотка і ковадла додатково розплющуємо їх.
Залишилося приробити ніжки, відзначаємо на останньому куточку чотири 10 см. Відрізка, відразу просвердлюємо по одному отвору під заклепки і відрізаємо.
Приставляє ніжки на місце і свердлимо отвори під заклепки в рамці.
Приклепують всі чотири ніжки на одну заклепку.

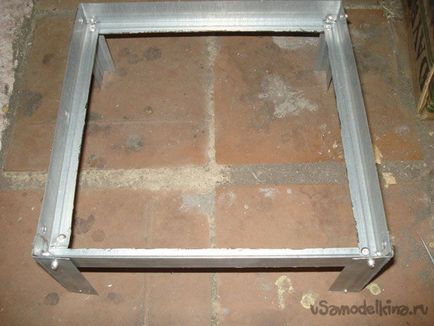

Ставимо платформу на свої вже ноги і поправляючи рівно кожну ногу, просвердлюємо по другому отвору під заклепку, встановлюємо другі заклепки. Додатково розплющуємо заклепки молотком, тепер все жорстко і рівно стоїть на своїх ногах.

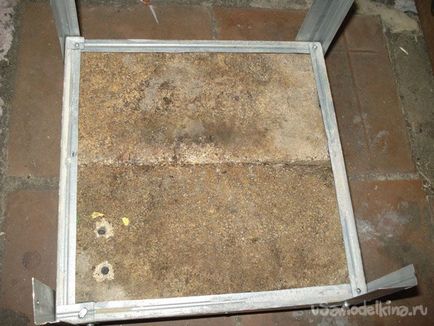

Можна закладати цеглу всередину, якщо заклепки все-таки трохи заважають, сточуємо болгаркою боковини цегли на невеликий клин вниз і встановлюємо наместо.
Пункт 6. Установка спіралі.

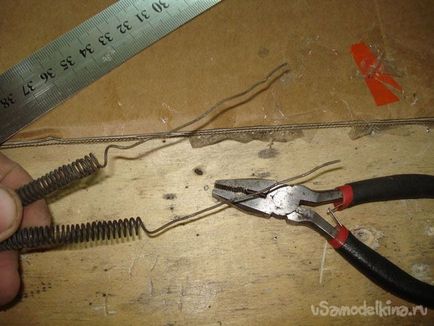

Закінчення спіралі на 10 см. Распрямляем і просовуємо в отвори.
З низу приєднуємо провід з вилкою перерізом не менше 2,5 мм 2.

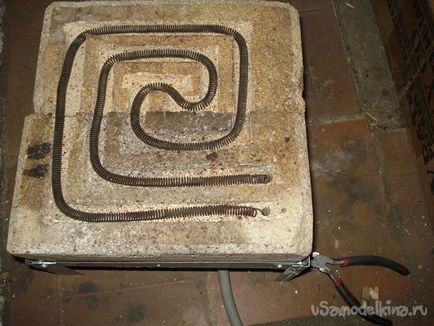

Рівномірно розтягуючи спіраль і розподіляємо її в лабіринті, повинна вийде невелика натяжка спіралі.
Пункт 7. Включення і випробування.
Підключаємо плиту в розетку, проводка і захисний автомат повинні бути справними і розрахованими на потужність не менше 3 кВт.

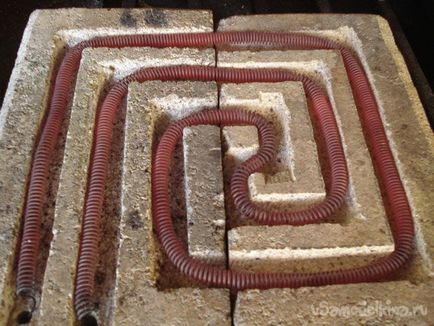

Після повного прогріву, дивимося силу напруження спіралей, вона повинна бути не сильно яскравою, а в районі темного оранжевого-червоного.
Якщо напруження яскраво помаранчевий-жовтий, значить треба знизити струм, це можна зробити за допомогою одного діода на 20-50А, який зріже один період напруги, що цілком нам досить.

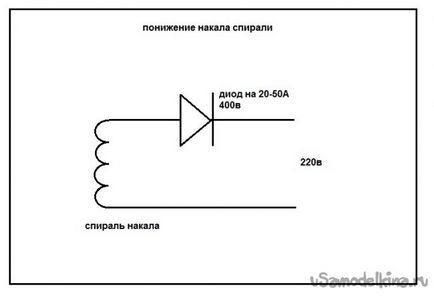

Схема зниження напруження.
У мене не було відповідного діода, тому поставив два паралельних по 10А, що дало 20А.
Радіатор в принципі не потрібен, нагрів діодів всього на 10 гр. більше навколишнього середовища. Схему обов'язково сховати всередину ізольованого корпуса з вентиляційними отворами.
Тепер коли в альтанці лінь розпалювати вогонь в мангалі, я користуюся такою плиткою і швидко готую закуску!
