Розширювальний бак в системі опалення

Про те, як встановити розширювальний бак в системі опалення приватного будинку, необхідно потурбуватися завчасно, до його придбання. Так простіше визначити місце розміщення ємності і спосіб підведення трубопроводу для приєднання до теплової мережі. Але ситуації складаються різні, заздалегідь все передбачити неможливо. Варто трохи вивчити суть питання, і ви самі зможете розібратися, де провести установку і як виконати правильне підключення розширювального бачка, в тому числі і своїми руками.

Де встановлюється розширювальний бак на опалення

Місце установки бачка залежить від типу системи опалення і призначення самого резервуара. Питання не в тому, для чого потрібен розширювальний бак, а в якому місці він повинен компенсувати розширення води. Тобто, в тепловій мережі приватного будинку може стояти не один такий посудину, а декілька. Ось перелік функцій, що покладаються на баки, встановлені в різних місцях:

компенсація теплового розширення води в системах опалення відкритого типу;
то ж, для систем закритого типу;
служити доповненням до штатного розширювальному баку газового котла;
сприймати збільшується обсяг води в мережі гарячого водопостачання.

Резервуар відкритого типу, де теплоносій контактує з атмосферним повітрям, - це візитна картка відкритої системи опалення. У цьому випадку монтаж розширювального бака виконується в найвищій точці теплової мережі приватного будинку. Найчастіше такі системи робляться самопливними зі збільшеними діаметрами трубопроводів і великою кількістю теплоносія. Місткість бака повинна бути відповідною і складати близько 10% від загального обсягу води. Куди, як не на горище, ставити такий габаритний резервуар.

Для довідки. В одноповерхових будинках старої споруди нерідко можна побачити невеликі розширювальні бачки для відкритої системи опалення, встановлені на кухні поруч з покриттям газовим котлом. Так теж правильно, що знаходиться під стелею ємність простіше контролювати. Правда, це не дуже добре виглядає в інтер'єрі. М'яко кажучи.

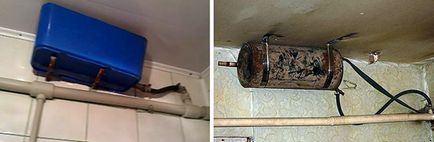

Альтернативні саморобні баки

Опалювальні системи закритого типу відрізняються тим, що мембранний розширювальний бак для води можна поставити де завгодно. Але все ж оптимальний варіант монтажу - в приміщенні котельні, поруч з іншим обладнанням. Інше місце, де іноді доводиться встановлювати закритий розширювальний бачок для опалення - це кухня в невеликому будинку, оскільки там розміщений сам джерело тепла.

Про додаткові ємностях

Дотримуючись нових віянь, багато виробників комплектують свої теплогенератори вбудованими резервуарами, що сприймають зростаючий при нагріванні об'єм теплоносія. Ці судини не можуть відповідати всім існуючим опалювальним схемами, іноді їх місткості не вистачає. Щоб тиск теплоносія при нагріванні знаходилося в межах норми, відповідно до розрахунку ставиться додатковий розширювальний бак для настінного котла.

Наприклад, ви переробили відкриту самопливних систему в закриту без заміни магістралей. Новий опалювальний агрегат підібрали за тепловим навантаженням. Яка б не була в ньому ємність, на таку кількість води її не вистачить. Інший приклад - опалення теплими підлогами у всіх приміщеннях двох - або триповерхового будинку плюс радіаторна мережу. Тут обсяг теплоносія теж вийде значний, маленький бачок не впорається з його збільшенням і тиск може сильно зрости. Тому й потрібен другий розширювальний бак для котла.

Примітка. Другий резервуар на допомогу Котлова - це теж закрита мембранна ємність, розміщується в приміщенні топкової.

Коли гаряче водопостачання будинку забезпечує бойлер непрямого нагріву, то теж виникає питання - куди діватися розширюється при нагріванні воді. Один з варіантів - поставити скидний клапан, як це робиться на електричні водонагрівачі. Але бойлер непрямого нагріву куди більше в розмірах і через клапан він стане втрачати занадто багато гарячої води. Куди як правильніше підібрати і встановити розширювальний бак для бойлера.

Як правильно поставити бак

При монтажі відкритого резервуара в горищному приміщенні слід дотримуватися ряду правил:

Ємність повинна стояти прямо над казаном і з'єднуватися з ним вертикальним стояком прямому трубопроводі.
Корпус вироби треба ретельно утеплити, щоб даремно не втрачати тепло на обігрів холодного горища.
Обов'язково організувати аварійний перелив, щоб в нештатної ситуації гаряча вода не залила стелю.
Щоб спростити контроль рівня і підживлення, рекомендується вивести в котельню 2 додаткових трубопроводу, як це показано на схемі підключення бака:

Примітка. Трубу аварійного переливу прийнято направляти в каналізаційну мережу. Але деякі домовласники з метою спростити завдання виводять її через покрівлю прямо на вулицю.

Установка розширювального бака мембранного типу теж має свої особливості. З огляду на те, як працює цей виріб, його можна ставити вертикально або горизонтально в будь-якому положенні. Малі ємності прийнято кріпити до стіни хомутом або підвішувати до спеціального кронштейну, великі - просто ставити на підлогу. Тут є один момент: працездатність мембранного бачка не залежить від його орієнтації в просторі, що не можна сказати про термін служби.

Посудина з закритого типу прослужить довше, якщо його змонтувати вертикально повітряною камерою догори. Справа в тому, що рано чи пізно мембрана вичерпає свій ресурс, чому в ній з'являться тріщини. Внутрішній устрій бака таке, що при горизонтальному розташуванні повітря зі своєї половини стане через тріщини швидко проникати в теплоносій, а той - займати його місце. Доведеться терміново ставити новий розширювальний бак на опалення. Той же результат швидко проявиться, коли ємність висить на кронштейні «вниз головою».

У нормальному вертикальному положенні повітря з верхньої частини не стане поспішати проникати через тріщини в нижню, як і теплоносій неохоче піде вгору. Поки розміри і кількість тріщин не зросте до критичного рівня, опалення буде справно працювати. Цей процес іноді займає тривалий час, неполадку ви помітите далеко не відразу. Але як би ви не розміщували посудину, варто дотримуватися наступних рекомендацій:

Виріб треба розташовувати в котельні таким чином, щоб його було зручно обслуговувати. Не встановлюйте підлогові апарати впритул до стіни.
При настінному монтажі розширювального бака системи опалення не ставте його занадто високо, щоб при обслуговуванні не довелося дотягуватися до відсікаючого крана або повітряного золотника.
Навантаження від підвідних трубопроводів і відтинає арматури не повинна лягати на патрубок бачка. Кріпите труби разом з кранами окремо, це полегшить заміну резервуара в разі поломки.
Не допускається прокладати вхідний шланг по підлозі через прохід або підвішувати на висоті голови.

Як можна красиво розмістити обладнання в котельні

способи підключення

Гідравлічно правильно підключати апарат в точці, що знаходиться на зворотній магістралі перед котлом і циркуляційним насосом, що дозволяє останньому працювати в оптимальному режимі. Хоча бак можна приєднувати і до прямому трубопроводі, але тоді мембрана прослужить менше через контакт з теплоносієм більш високої температури. Момент другий: при роботі на подачі твердопаливного котла в аварійній ситуації в бачок може проникнути пар. Повітря і пар - це стискувані середовища і в цьому випадку гумова «груша» перестане компенсувати розширення води.

Правильне підключення розширювального бака до системи опалення завжди здійснюється через відтинає кульової кран з американкою. Завдяки цьому елемент можна в будь-який момент вивести з експлуатації і швидко поміняти, не чекаючи охолодження теплоносія. Якщо ж встановити на підводці трійник і другий кран, як зображено на схемі підключення, то ємність можна попередньо спорожнити:

Як перевірити і накачати розширювальний бак

Перед тим, як підключити і заповнити резервуар теплоносієм, необхідно перевірити тиск в повітряній камері бачка на відповідність тиску в опалювальній мережі. Для цього з боку повітряного відсіку відкручується або знімається пластмасова заглушка, а під нею знаходиться звичайний золотник, знайомий вам по автомобільним камерам. Манометром вимірюєте тиск і підганяєте його під свою систему, підкачуючи насосом або спускаючи натисканням на шток золотника.

Наприклад, розрахунковий тиск в мережі після заповнення має становити 1.3 Бар. Тоді в повітряному відсіку розширювального бака треба зробити 1 Бар, чи то пак, на 0.2 Бар менше. Фокус в тому, щоб гумова «груша» бачка була підібгана з боку води. Інакше при охолодженні сжавшийся теплоносій стане затягувати повітря через автоматичні воздухоотводчики, що неприпустимо. Після настройки відкриваєте кран, виробляєте заповнення всієї системи теплоносієм і спокійно запускаєте котел.

Примітка. Деякі виробники вказують на упаковці своїх виробів заводське тиск у відсіку з повітрям. По ньому можна підібрати підходящий бачок і не возитися з накачуванням.

висновок

Всі роботи, пов'язані з монтажем, підключенням і налаштуванням розширювального бака, не належать до висококваліфікованим і можуть бути виконані своїми руками. Більш того, в процесі експлуатації перевірку тиску вам краще вміти робити самостійно. Його зниження або скачки - це перша причина, по якій автоматика газового котла відключає пальник. Тому в таких випадках насамперед слід перевіряти манометром повітряну камеру резервуара, якщо немає серйозних протікання теплоносія в інших місцях.
