Розповідь про те, як я будував ламповий ревербератор
Одного разу «в холодну зимову» ... Ну, загалом, давно.
Отже, захотів я отримати немаленький нецифрові ревербератор.
Схема ревербератора легко знаходиться в мережі і виглядає наступним чином:
Отже, починаємо з коробки. Реалії такі, що розмір шматка сітки-гриля на передню стінку корпусу був СИЛЬНО обмежений. У підсумку, внутрішній розмір від однієї бокової стінки до іншої був всього на 10 мм більше, ніж довжина ревер-танка (це та сама коробка з пружинами, яка є серцем ефекту).
Проводимо підготовчі роботи:
Процес підгонки, складання, склеювання, шпаклівки залишаємо за кадром і на виході маємо наступне:

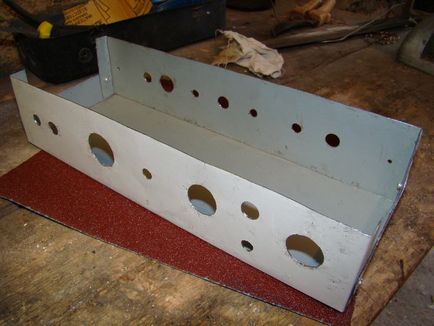

Крім того, виготовимо шасі. В наявності виявилася бокова стінка від системного блоку Aquarius. Товщина металу - 0,7 мм, чого для дрібного шасі, по-моєму, досить. Креслимо на аркуші розмітку, вирізаємо ножицями по металу. Відразу розмічаємо і вирізаємо великі отвори під лампи і вікно під силовий трансформатор, тому що на зігнутому шасі це буде робити не дуже зручно. На лініях згину надрезаем лист мікроболгаркой десь на 0,1-0,2 мм. Все це робимо з використанням захисних засобів (рукавички і захисні окуляри). Згинаємо лист по лініях надрізу і фіксуємо стінки витяжними алюмінієвими заклепками. Виходить щось таке:
Відкладаємо шасі подалі і починаємо готувати монтажну плату. Робити це я намагався так само, як в оригінальному пристрої: на спеціальних монтажних елементах - Айлет (eyelets).
Розміщення компонентів в шасі, недовго думаючи, я взяв від оригіналу:
Правда, все одно трохи від нього пішов, оскільки в оригіналі конденсатори фільтра харчування розміщені нагорі шасі і закриті металевою кришкою. Я ж переніс їх всередину шасі, скоротивши, таким чином, кількість проводів.
Для швидкої оцінки розташування елементів задіяв Corel Draw, вийшло ось таке розташування:
і наступний план сверловки:
Помаранчевим відзначені «технологічні» отвори, через які будуть пропускатися дроти.
Свердлимо необхідні отвори такого діаметру, щоб Айлет входив в них з легким натягом і зенкуем їх, роблячи кілька оборотів свердлом більшого діаметра, ніж діаметр отвору. Це потрібно для того, щоб Айлет щільно прилягав до поверхні плати і не виступав з неї.

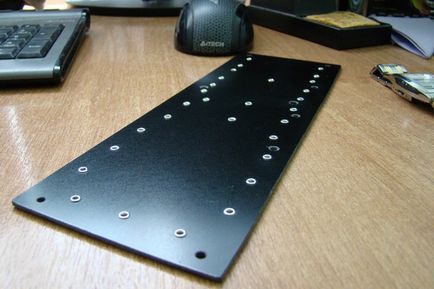

Розклепати плата виглядає приблизно так:
Зрозуміло, питанням придбання необхідних комплектуючих необхідно потурбуватися заздалегідь. Оскільки я не ставив завдання використовувати тільки автентичні компоненти, то підбирав деталі виходячи від особистих переваг і ціни.
Серце будь-якого лампового пристрої - це його трансформатори. Якось навіть два серця виходить. В якості силового був замовлений трансформатор з наступними обмотками (параметри яких я просто скопіював з характеристик трансформатора, що продається в комплекті ревербератора з triodeelectronics.com, здається).
Отже, характеристики обмоток трансформаторів:
- первинна обмотка: 220 В, 50 Гц,
- анодная вторинна обмотка: 250 В, 0,027 A
- накальная вторинна обмотка: 6,3, 1,1 A.
Драйвером ревербератора був вибрав популярний Magnetic Components Classic Tone # 40-18030.
Танк ревербератора - Accutronics 4AB3C1B. Його вхідний опір - 8 Ом, як можна прочитати з опису маркування виробника. Тому і підключаємо його до вторинної обмотки на 8 Ом трансформатора # 40-18030.
Ще в схемі присутній дросель. У мене був з індуктивністю 4 Гн, розрахований на струм 100 мА, ось його я і поставив.
Також для зборки нам будуть потрібні ВОНИ - лампи:
- 7025 - замінюється на 12AX7, в принципі. Я використовував Sovtek 12AX7WA
- 12AT7 - замінювати нічим, та й не варто
- 6K6GT - можна замінити 6V6GT, але доведеться перерахувати катодний резистор. Я ж просто купив у простих американських трудяг-робітників бариг пару ненових, але перевірених на ламповому тестері лампочок і одну NOS (New Old Stock - тобто давно випущену лампу, яка лежала на збереженні і ніколи не використовувалася).
Як прохідних конденсаторів були обрані Mallory 150. катодними стали Sprague Atom (недешеві зарази, як на мене), резистори - новодельние, але в дусі епохи - Carbon Composition, катодних резистором лампи 6K6GT став металлоксідний резистор, оскільки углекомпозітного такої ж потужності знайти не вдалося . Конденсатори харчування - недорогі F + T. а в якості випрямних діодів задіяв 1N4007. тому по-перше, вони у мене були, а по-друге - я все одно не знав, які використовував Лео Фендер. Чому їх три? Тому що в той час діоди мали маленьке робоча напруга і їх з'єднували послідовно, щоб забезпечити необхідні вимоги до схеми.
Не забарився з рекомендаціями товариша running і замінив потенціометр Tone з B50K на B25K, а Dwell замінив на A250K.
Оскільки руки вже сверблять, набиваємо плату деталями та запаює необхідні дроти, звіряючись з отрисовать розташуванням елементів і схем. Не варто проводити збірку, грунтуючись тільки на layout.

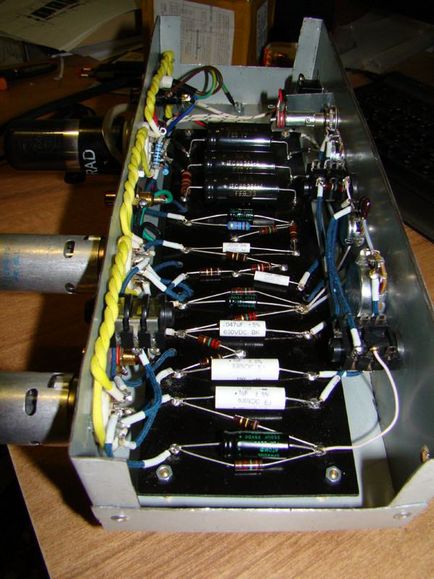

У процесі складання шасі з платою набуло такого вигляду:

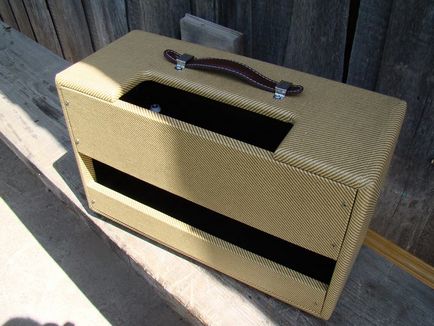

Робимо «ремонт» в «будиночку» для Ревера і милуємося результатом:

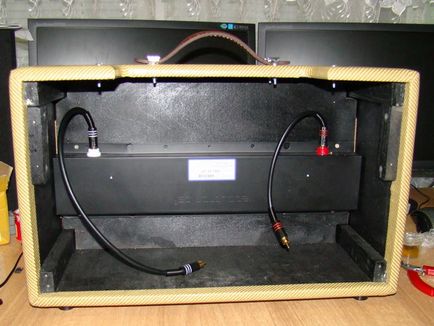

Кріпимо ревер-танк до передньої стінки. Взагалі, саме цей танк, за рекомендаціями виробника, повинен кріпитися горизонтально до дна корпусу. Але, оскільки я скріплював стінки через бруски, місця на нижній стінці не було. Рекомендації виробника мають силу в тому випадку, якщо ви будете часто виробляти транспортування пристрою. Так як ревер стоїть у мене вдома і перевозитися не збирається - нічого йому не зробиться.
До речі, танк я кріпив через гумові втулки, щоб він не був жорстко притягнутий до корпусу. Ще його кріплять, підвішуючи на пружинах, але у мене таких пружин не знайшлося.
Встановлюємо шасі в корпус:

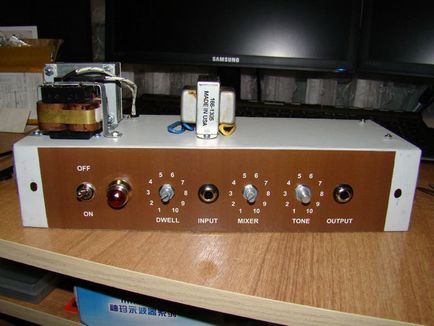

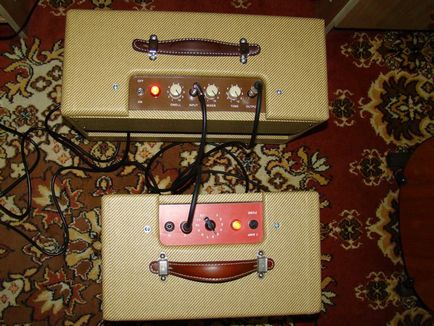

Кріпимо задні кришки і включаємо:
Звучить він приблизно так:
