Збільшення графічної продуктивності шляхом розгону
Для нашого керівництва ми взяли дві моделі з лінійки MSI, що відрізняються від еталонних. Обидві моделі містять поліпшені системи охолодження і дуже хороші профілі охолодження, що реагують на підвищення тактових частот. Ми хотіли визначити, чи є які-небудь відмінності між моделями ATI і nVidia, тому вибрали по одному представнику з кожного табору, а саме Radeon HD 4870 (MSI R4870-MD1G) і GeForce GTX 260 (MSI N260GTX Lightning, з 216 SP). Потім ми використовували драйвери з вбудованими можливостями розгону, а також і сторонні утиліти для збільшення тактових частот.
Потужні системи охолодження
Система охолодження на MSI GTX 260. Натисніть на картинку для збільшення.
Palit R700 HD 4870 X2. Натисніть на картинку для збільшення.

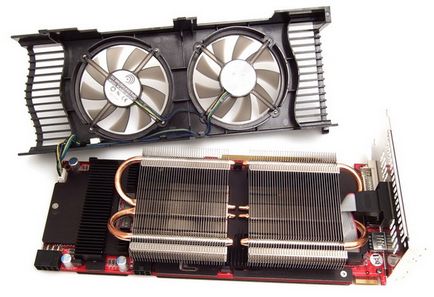

Система охолодження на MSI HD 4870. Натисніть на картинку для збільшення.
HIS HD 4670 IceQ з викидом повітря назовні корпусу. Натисніть на картинку для збільшення.

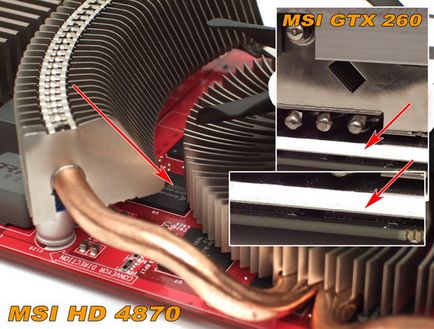

Охолодження пам'яті. Натисніть на картинку для збільшення.
Порівняння систем охолодження
Температура 2D (° C)
Температура 3D (° C)
Енергоспоживання в наших тестах вимірювалося у ВАТ від розетки, воно наведено для системи повністю (без монітора).
Драйвер з підтримкою MSI D.O.T.
Намагаючись прояснити ситуацію, ми завантажили власний драйвер MSI 8.603 зі сторінки продукту Radeon HD 4770. Установка цього драйвера на "чисту" систему привела до того ж результату, що і установка версії ATI - відсутність закладки D.O.T. серед функцій розгону. Коли ми намагалися оновити на дану версію модифікований драйвер, що поставлявся з нашої HD 4870, то закладка D.O.T. залишалася. Однак жодне з змін, які ми здійснювали, не впливало на реальну тактову частоту, так що утиліта стала марною. Таким чином, у вас є вибір між використанням найновішої версії драйвера від ATI з усіма виправленнями помилок і поліпшеннями і функцією D.O.T. яка підтримується на старій версії драйвера. Без сумніву, MSI буде оновлювати драйвери, але, як нам здається, це завжди буде відбуватися з затримкою щодо виходу офіційних драйверів ATI.
Тактова частота (GPU / пам'ять в МГц)
MSI D.O.T Commander
Моніторинг GPU за допомогою GPU-Z.
ASUS Smart Doctor.
Тести: ATI і D.O.T.
Як ми вже згадували вище, розгін за допомогою MSI D.O.T. працює тільки в парі з застарілим драйвером 8.542, який ми тут і використовували. У нашому тесті ми хотіли дізнатися, які переваги дає розгін на рівні драйвера. Для цього ми використовували штатні налаштування і розгін "Sergeant" і "Commander" в утиліті D.O.T. Для оцінки впливу розгону CPU ми проводили тести з нашим процесором Core i7-920 на частоті 2,67 ГГц і потім 3,8 ГГц.
MSI R4870-MD1G. Натисніть на картинку для збільшення.
Far Cry 2, Radeon HD 4870
1920x1200 0xAA 0xAF
1920x1200 4xAA 8xAF
1920x1200 8xAA 16xAF
Left 4 Dead Radeon HD 4870
1920x1200 0xAA 0xAF
1920x1200 4xAA 8xAF
1920x1200 8xAA 16xAF
Режим розгону / тактова частота / CPU / версія Catalyst
Standard, 750/900, i7 @ 2,67, 8,5
Standard, 750/900, i7 @ 3,8, 8,5
D.O.T. Sergeant, 780/936, i7 @ 2,67, 8,5
D.O.T. Sergeant, 780/936, i7 @ 3,8, 8,5
D.O.T. Commander, 790/1000, i7 @ 2,67, 8,5
D.O.T. Commander, 790/1000, i7 @ 3,8, 8,5
Профіль вентилятора MSI реагує на розгін, він досить шумно починає набирати обертів при виборі вищого і вимогливого режиму D.O.T. У будь-якому випадку, приріст продуктивності досить малий. Ми провели ще кілька тестів в дозволі 1280 x 1024, після чого виявили схожий невеликий приріст продуктивності. Низький результат може бути пов'язаний з високими настройками якості, які ми використовували для цього тесту. Зниження налаштувань якості для отримання більш високих частот кадрів не має значення, оскільки частота кадрів вже і так досить висока.
Far Cry 2, Radeon HD 4870
1280x1024 0xAA 0xAF
1280x1024 8xAA 16xAF
Режим розгону / тактова частота / CPU / версія Catalyst
Розгін за допомогою RivaTuner і Tray Tools
Тактові частоти (GPU / пам'ять)
Енергоспоживання 2D (Вт)
Рівень шуму 2D дБ (A)
Зниження частоти через Riva Tuner
Тести: ATI і Catalyst 9.6
У багатьох випадках діапазон частот виявляється досить широкий для розгону, оскільки обмеження в драйвері вже досить близько до апаратних меж. Щоб скористатися функцією Overdrive, потрібно її тільки один раз активувати. Потім ви можете використовувати двигуни для регулювання частот на свій розсуд, але перед їх активацією необхідно протестувати настройки. Якщо вам потрібно більше можливостей, то скористайтеся утилітами RivaTuner або ATI Tray Tools, які дозволять обійти поріг частот в драйвері.
Тактові частоти (GPU / пам'ять)
Споживання енергії (Вт, 3D)
Таблиця нижче є прекрасним доказом того, що краще використовувати найсвіжіший драйвер. Навіть на штатних тактових частотах новий Catalyst 9.6 (на момент тестів) зміг видати більш високу середню частоту кадрів у всіх режимах, ніж старий драйвер MSI з D.O.T.
Far Cry 2, Radeon HD 4870
1920x1200 0xAA 0xAF
1920x1200 4xAA 8xAF
1920x1200 8xAA 16xAF
Left 4 Dead, Radeon HD 4870
1920x1200 0xAA 0xAF
1920x1200 4xAA 8xAF
1920x1200 8xAA 16xAF
Режим розгону / тактова частота / CPU / версія Catalyst
D.O.T. Commander, 790/1000, i7 @ 3,8, 8,5
Стандартний, 750/900, i7 @ 3,8, 9,6
Максимальний, 820/1030, i7 @ 3,8, 9,6
Розгін: nVidia і D.O.T.
Під час проведення тестів ми використовували драйвер GeForce 182.06 від MSI, який виявився більш свіжим, ніж драйвер MSI на основі Catalyst, але все одно не новим. На момент тестів офіційною версією драйвера nVidia була 186.16. Додаткова функція D.O.T. з'являється у вигляді окремого додатка під Windows. Як і в разі конкурента від ATI, є шість попередньо заданих профілю продуктивності. Але, як ми виявили, лише деякі з них дають стабільну роботу.
Тактова частота (GPU / шейдери / пам'ять)
Стандартний (за замовчуванням)
MSI D.O.T. Commander
Тести: nVidia і D.O.T.
MSI N260GTX Lightning. Натисніть на картинку для збільшення.
Far Cry 2, GeForce GTX 260
1920x1200 0xAA 0xAF
1920x1200 4xAA 8xAF
1920x1200 8xAA 16xAF
Профіль вентилятора MSI реагує на розгін, він досить шумно починає набирати обертів при виборі вищого і вимогливого режиму D.O.T. У будь-якому випадку, приріст продуктивності досить малий. Ми провели ще кілька тестів в дозволі 1280 x 1024, після чого виявили схожий невеликий приріст продуктивності. Низький результат може бути пов'язаний з високими настройками якості, які ми використовували для цього тесту. Зниження налаштувань якості для отримання більш високих частот кадрів не має значення, оскільки частота кадрів вже і так досить висока.
Far Cry 2, GeForce GTX 260
1280x1024 0xAA 0xAF
1280x1024 8xAA 16xAF
Режим розгону / тактові частоти / CPU / версія драйвера
Розгін: nVidia з CoreCenter і AirForce
MSI Core Center.
З урахуванням усього сказаного, існує три різні способи розгону MSI GeForce GTX 260 Lightning. Перша опція полягає у використанні функції D.O.T. вбудованої в драйвер, що ми вже розглянули. Друга опція має на увазі запуск утиліти MSI CoreCenter, яку можна завантажити окремо. Ця утиліта надає кілька профілів, наприклад, Game / Гра, Office / Офіс, Silence / Тиша або Cool / Охолодження і дозволяє відстежувати (хоча і не регулювати) швидкість обертання вентилятора.

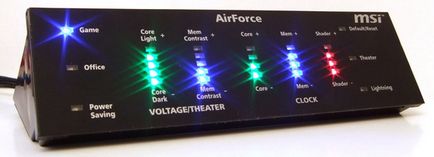

MSI AirForce. Натисніть на картинку для збільшення.
Є три базових профілю, які можна вибирати: Game / Гра, Office / Офіс і Power Saving / Економія енергії, при цьому у кожного профілю можна налаштувати свої частоти GPU, блоку шейдерів і пам'яті. Ваші налаштування будуть записані в кожен профіль, але якщо щось піде не так, то завжди можна скинути карту до налаштувань за замовчуванням (звичайно, при цьому заводський розгін збережеться).
До речі, те ж саме стосується і програмного профілю "Game / Гра". Будь розгін виконується вже вище рівня підвищених на заводі частот, при цьому можна змінювати частоти GPU, блоку шейдерів і пам'яті окремо. Ми досягли максимуму 680/1458/1050 (GPU / блок шейдерів / пам'ять), що не здається таким вже серйозним поліпшенням у порівнянні зі штатними частотами 655/1404/1000 МГц, але пам'ятайте, що звичайна GeForce GTX 260 працює з частотами 576/1242 / 999 МГц.
Конфігурацію Power Saving / Економія енергії теж слід згадати, оскільки вона дозволяє знизити енергоспоживання системи з 137 до 122 Вт.
Панель AirForce режими 2D
Тактові частоти (GPU / шейдери / пам'ять)

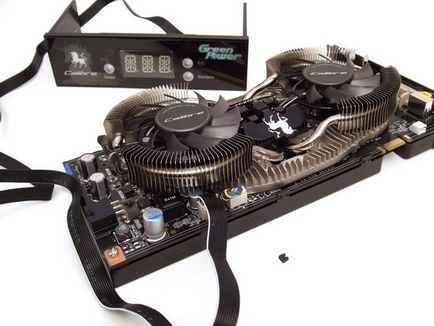

Sparkle Calibre. Натисніть на картинку для збільшення.
Тести: nVidia і GeForce 186.18
Тактові частоти (GPU / шейдери / пам'ять)
Far Cry 2, GeForce GTX 260
1920x1200 0xAA 0xAF
1920x1200 4xAA 8xAF
1920x1200 8xAA 16xAF
RivaTuner і eVGA Precision
Ефект від розгону: ATI
Навіть в 2D-режимі пам'ять Radeon HD 4870 завжди працює на повній тактовій частоті. За допомогою таких утиліт, як RivaTuner, можна знизити тактові частоти графічного процесора, що заощадить до 22 Вт. Карта буде працювати і на 5 градусів Цельсія холодніше. На рівні шуму це ніяк не позначиться, оскільки профіль роботи вентилятора не передбачає зниження оборотів.
Ефект від розгону: nVidia
Якщо ви знаєте, що вам не потрібна висока графічна продуктивність, то можна переключитися в режим Power Save / Економія енергії. У будь-якому випадку, тактові частоти будуть досить низькими, щоб не позначатися на нагріванні MSI GTX 260 Lightning так вже сильно. Все-таки п'ять теплових трубок і два вентилятори в 2D-режимі ледь використовуються, тому швидкість роботи вентиляторів і рівень шуму залишаються на одному рівні, температура ледь змінюється.
У 3D-режимі все виглядає трохи інакше, енергоспоживання після максимального розгону збільшується на 17 Вт. MSI продумала профіль вентилятора, щоб він максимально ефективно працював на розігнаних частотах. При підйомі частот і напруг до максимуму два вентилятора починають працювати в повну силу. В результаті температура карти навіть падає нижче штатного рівня, але за це доводиться платити серйозним підвищенням рівня шуму до 53,4 дБ (А). Якщо ви можете змиритися з трохи меншими тактовими частотами і забудете про підвищення напруги, то вентилятор буде працювати з рівнем 44,3 дБ (A), який набагато приємніше.

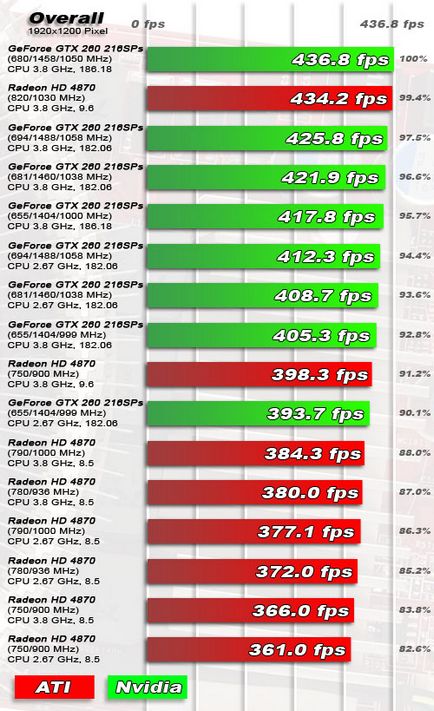

На наступній діаграмі показана підсумкова продуктивність, яку ми отримали складанням результатів наших різних тестів без зважування по якомусь критерію.

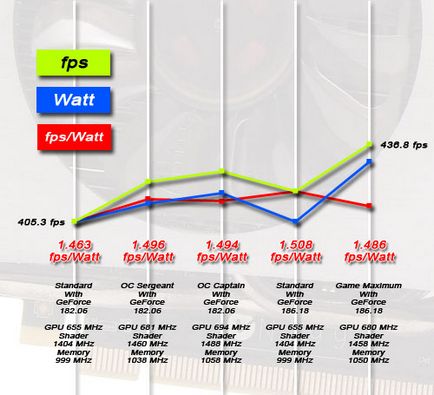

Продуктивність на ват
Radeon HD 4870 (750/900 МГц CPU 2,67 ГГц 8,5)
