Коли зустрічні водії постійно блимають вам, сигналізуючи, що ви їх «зліпити», то напевно вся справа в розрегульований фарах, які навіть в режимі ближнього світла створюють незручності учасникам руху.
Щоб повернути їм заводські настройки, необхідно відвідати СТО, де за допомогою стенду і спеціального обладнання відрегулюють їх світловий потік. Але якщо мова заходить про те, як відрегулювати протитуманні фари ВАЗ 2110 або будь-який інший моделі АвтоВАЗу, то питання набуває набагато більший сенс.
Світло фар не повинен зліпити зустрічних водіїв
Зверніть увагу!
Їх призначення полягає в поліпшенні видимості в важких дорожніх умовах. Тобто в ситуаціях, коли рух зі звичайним освітленням неможливо.
Принцип дії противотуманки
Перш ніж хапатися за інструменти і регулювати своїми руками положення ВТФ на автомобілі, кожен автовласник повинен розібратися в особливостях їх роботи.
А для цього необхідно згадати, що туман:
- Це дрібні частки вологи, які знаходяться в повітрі;
- Вихідне тепло від землі (дорожнього покриття) не дає їм опуститися, змушуючи буквально висіти, що призводить до утворення молочної пелени;
- Потік світла, відбиваючись від них як від дзеркала, повертається назад і засліплює водія.
Вузький простір для роботи
Всі водії знають, що включення звичайних фар в тумані призводить до погіршення видимості. Відбувається це тому, що крапельки вологи якраз і розташовуються на рівні головного світла сучасного автомобіля. Адже їх розташування визначалося для кращого освітлення дорожньої обстановки - максимально близько до органам зору водія.
А у ВТФ інше завдання - зробити можливим рух в тумані. Ось чому на авто їх встановлюються якнайнижче до дорожнього полотна, щоб вони, як то кажуть, «світили під туман».
Правильно відрегульована ВТФ світить «під туманом»
Справа в тому, що вологе повітря біля самої землі сухішою, відповідно, не має відблисків властивостями.
Застереження!
Ні в якому разі не можна встановлювати противотуманки нижче, ніж 25 см від дорожнього полотна.
Це заборонено чинним ГОСТ 8769-75.
А ось що не заборонено, так це виготовлення наклейок на фари, які захистять їх від каменів.
Оскільки ціна ВТФ не дозволяє нехтувати їхньою безпекою.
Технічна особливість світлового потоку
Другий момент, на якому слід акцентувати вашу увагу, це що:
- Луч протитуманних фар по верхній кромці має чітку межу:
- Це зроблено для того, щоб потрапляючи на краплі вологи, він не переломлювався вгору і не сліпив водіїв.
Особливість роботи ВТФ - черкаючи верхня межа
Довідково: за рахунок спеціальної форми лінзи або нанесених рисок на скло класичної фари, світловий потік противотуманок має чіткий горизонтальний зріз.
освітлення узбіччя
Є ще одна особливість протитуманних фар, про яку нерідко забувають.
Адже вона такою ж освітлювальний прилад, як і головне світло, тобто повинна:
- Створювати достатню для руху видимість дорожньої обстановки;
- І висвітлювати узбіччя праворуч від автомобіля по ходу руху.
І звичайні, і протитуманні повинні висвітлювати не тільки дорогу попереду, але і праве узбіччя
самостійна регулювання
Розібравшись в особливостях і з'ясувавши призначення протитуманних фар, саме час приступати до їх регулюванню. (Див. Також статтю Як встановити протитуманні фари на ВАЗ 2110: особливості.)
Інструкція буде виглядати наступним чином:
- Вибір місця і підготовка розмітки;
- Безпосередня регулювання.
- Встановлюєте автомобіль на рівній поверхні в 3-5 метрах від стіни, яка буде служити своєрідним стендом;
- На стіні відміряєте горизонтальну лінію, висота якої дорівнює висоті установки ВТФ на автомобілі;

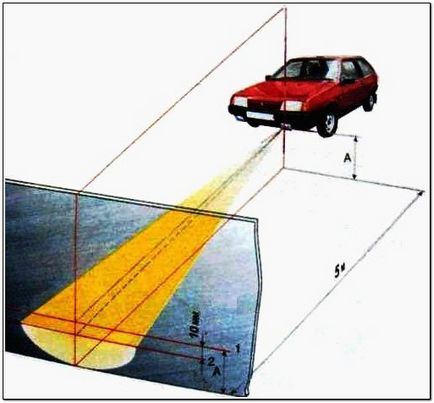

Розмітка саморобного екрану для регулювання
- Виставляєте коректор фар в положення «0»;
- Потім включаєте фари і, по черзі закриваючи ліву і праву, відзначаєте центр кожної з них на стіні (точки «А» і «В» на фото вгорі).
Приступайте до регулювання:
- За допомогою викрутки і регулювального гвинта добийтеся, щоб центри фар розташувалися на однаковій відстані одна від одної;
- Потім відрегулюйте їх висоту - вона повинна бути нижче позначки «Н» на 10 см.
На цьому процес регулювання закінчений. А зазор в 10 см дозволить фарам не сліпити водія навіть при повному завантаженні автомобіля. (Див. Також статтю Установка фаркопа на ВАЗ 2115: особливості.)
