Powershape 7
Компанія Delcam вже багато років розробляє гібридний моделіровщік PowerSHAPE, в якому регулярно з'являються дійсно інноваційні можливості - новий, 7-й реліз не став винятком.
Ті, хто вже має досвід роботи в системі PowerSHAPE, відзначають, що 7-й реліз радикально відрізняється від попередніх версій - це помітно відразу після запуску програми. Компанія Delcam витратила багато часу і сил на дослідження інтерфейсу системи з метою його раціоналізації та консолідації для створення більш ефективної і сучасної середовища проектування. Давайте подивимося, що з цього вийшло.
Перш за все, інтерфейс був змінений і функціонально, і естетично. На скріншотах, наведених у статті, можна побачити, що були перероблені всі іконки: по-перше, для того щоб ясно передати їх функціональність, а по-друге, щоб зробити їх повинні суперечити одна одній в різних меню. Поряд з косметичними змінами, змінилася і система організації команд і операцій в меню. Файлові операції (відкрити, зберегти, друк і т.д.) залишилися нагорі, але функції «вид», «зафарбування» і «фотореалістікі» були переміщені в праву частину вікна: щоб до них можна було отримати швидкий доступ, минаючи відкриття інструментальної панелі .
Можливо, що саме значуще зміна в інтерфейсі - це нова організація доступу до командам моделювання. У попередніх версіях вони розташовувалися в випадаючому меню й іконки в верхній частині екрану і були розділені на функціональні групи, такі як вибір. workplane. точки. лінії. дуги. криві. поверхні, тверді тіла, елементи і т.п. У сьомій версії все змінилося. Ті ж самі (більш зрозумілі по іконці) команди існують у верхній частині вікна, але натискання на них відкриває в лівій частині вікна вертикальні панелі інструментів, в яких відображаються специфічні команди для даної операції. Також варто відзначити, що ці інструментальні панелі є не простим портированием існуючих інструментів; вони теж були модернізовані. Деякі команди були згруповані в іконки за рівнями, так що ви просто наводите курсор миші на іконку, і на спливаючому меню відображається доступна опція. Цікаво відзначити, що вони були зроблені «липкими», тобто, якщо ви часто використовуєте команду, яка зазвичай прихована на панелі завдань, то система запам'ятає її і зробить вибором за замовчуванням.
Розвиток засобів поверхневого моделювання
Крім оновлення інтерфейсу користувача команда розробників зосередила більшу частину своїх зусиль на процесі поверхневого моделювання. Будь-який фахівець даної галузі знає, що це досить складний і тривалий процес. У той час як багато постачальників докладають зусиль до того, щоб зробити твердотельное моделювання більш ефективним, далеко не всі розробники приділяють фактичне увагу створенню більш простих методів поверхневого моделювання. Чому? У відповідь можна почути багато причин, але в основному все зводиться до того, що створення об'єктів з явних поверхонь завжди ґрунтується на більш трудомісткий процес, пов'язаний з введенням даних (в термінах набору утворюють кривих), а це завжди має на увазі, що даний процес досить тривалий . До того ж додайте сюди той факт, що багато системи не були спочатку розроблені так, щоб підтримувати явно задані поверхні, і в результаті ми отримуємо середу, в якій розробник не може зробити чогось дійсно інноваційного, так як він обмежений ядром системи. Але існують і інші моделіровщік, архітектура яких головним чином підтримує поверхневе моделювання. Одним з явних лідерів в цій області і є PowerSHAPE.
З тих пір як в кінці дев'яностих років відбувся перехід з платформи DUCT на сімейство Power Solution під Windows, основними замовниками Delcam є виробники оснащення і інструментальники, яким потрібно швидко і точно обробляти поверхні. Але розвиток продуктів, поряд з введенням деяких інноваційних технологій, таких як Total Modelling, призвело до того, що PowerSHAPE виріс із традиційного для Delcam ринку і тепер він може запропонувати деякі унікальні інструменти проектування для більш широкого кола користувачів CAD-систем. Цією обставиною і було викликано оновлення призначеного для користувача інтерфейсу. По суті, якщо ви займаєтеся розробкою складних форм, то для цієї роботи PowerSHAPE підходить ідеально. Але як це пов'язано з поверхневим моделюванням? Незважаючи на те що PowerSHAPE завжди мав багатий набір засобів для динамічного і інтерактивного створення та редагування поверхонь, поверхневе моделювання все ще залишається відносно складним процесом для нових користувачів, особливо в порівнянні з продуктами конкурентів. Тому в новій версії PowerSHAPE реалізовані деякі нові технології моделювання, які не змінюючи по суті самі принципи і засоби опису поверхневої геометрії, значно змінюють методи роботи користувача при створенні складних форм, вирішуючи основну проблему - зручність використання продукту.
Delcam має сформовану нову технологію, яка довгий час розроблялася спеціально для поверхневого моделювання. Розташована в меню «Автоповерхность», вона дозволяє користувачеві створювати поверхні з кривих, а також з ліній і дуг, які завжди необхідні для завдання складних поверхонь. Ця технологія пропонує варіанти поверхонь в міру вибору кривих. У той час як для досвідчених фахівців з проектування поверхонь завдання потрібних параметрів є мистецтвом, для недосвідчених користувачів процес завдання даних для операцій «з мережі кривих», «з окремих кривих», «обмежена поверхня», «поверхня з провідною кривої» або «поверхню по двом провідним »може обернутися великими труднощами. Зауважимо також, що неправильне завдання геометрії на ранній стадії (всього одна помилка) може привести до того, що всю роботу доведеться переробляти.
Інструментарій меню «Автоповерхность» дозволяє користувачеві вибрати геометричні елементи для побудови поверхні: 3D-криві, межі існуючих поверхонь або інші об'єкти. Після цього система, використовуючи інтелектуальну технологію, вибирає найбільш підходящу поверхню для опису необхідної форми. Якщо ми розглянемо, наприклад, створення відносно складною поверхні для сидіння мотоцикла (рис. 1-7), то цей процес стане більш зрозумілим.
Мал. 1. Перед початком роботи з інструментом «Автоповерхность» потрібно створити набір кривих

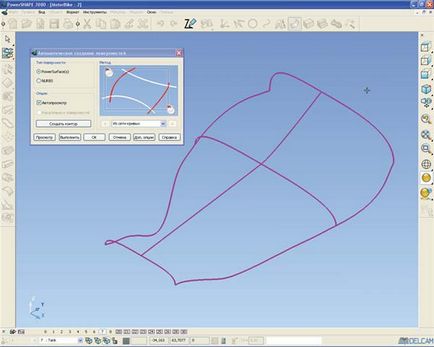

Мал. 2. Користувач починає з вибору початкової кривої для поверхні. Так як система виявляє накреслену на площині криву, вона автоматично пропонує створити плоску поверхню, що заповнює обрану криву
Мал. 3. Користувач вибирає другу криву, і система пропонує будувати поверхню по перетинах

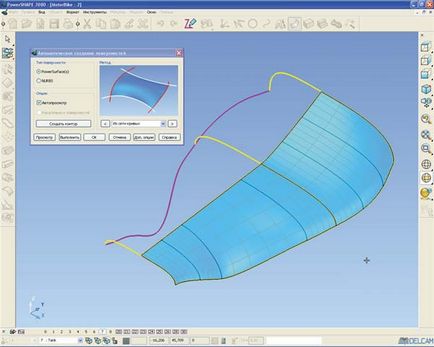

Мал. 4. Після вибору третьої кривої система пропонує побудувати поверхню між трьома перетинами з використанням направляючої кривої, так як система сама визначила, що зазначені криві перетинаються з іншими кривими
Мал. 5. Тепер користувач вибирає криву, яка визначає одну з бічних крайок сідла. Система пропонує будувати поверхню на основі мережі кривих
Мал. 6. Залишається вибрати залишилася криву, яка визначає другу бічну крайку. Система будує поверхню на основі мережі всіх заданих кривих

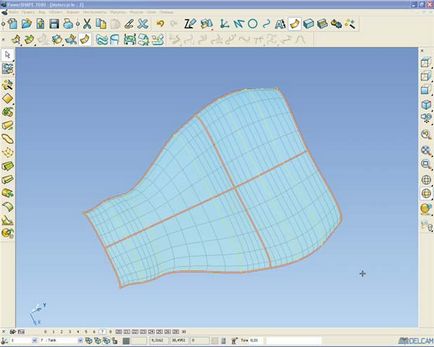

Мал. 7. Остаточна геометрія зовнішньої поверхні сідла, створена прямо на моделі всього п'ятьма клацанням миші без відкриття діалогових вікон (за винятком команди «ОК» для передачі в PowerSHAPE готової поверхні)
Мал. 8. Діалогове вікно «Автоповерхность»
Мал. 9. Дизайн гоночного мотоцикла, виконаний в PowerSHAPE
Ще однією важливою обставиною є те, що інструмент створення композитних кривих ( «Створити контур»), який дозволяє отримати одиночну криву для створення поверхонь на базі декількох кривих, тепер теж інтегрований в меню «Автоповерхность». Це означає, що при створенні поверхні, ви не обов'язково повинні мати всі необхідні криві. У більш ранніх версіях PowerSHAPE і інших моделіровщік вам би довелося вийти з команди створення поверхні і створити композитну криву, а потім запустити команду створення поверхні заново. Тепер ви можете добудовувати необхідні вам криві безпосередньо в процесі створення поверхні.
Повертаючись до новинок, відзначимо, що також була виконана велика робота по вдосконаленню операцій обрізки, перетину і подовження поверхонь - вони стали більш ефективними. У багатьох інших системах створення набору поверхонь, що визначають виріб в цілому, ви повинні пройти складний шлях обрізки і подовження поверхонь. У PowerSHAPE цей процес набагато більш динамічний завдяки автоматизованим інструментам, які дозволяють створити необхідні форми за менший час.
Позиціонування на ринку САПР
Поряд з оновленням інтерфейсу і вдосконаленням функцій моделювання поверхонь, змінився і підхід компанії Delcam до позиціонування та просування PowerSHAPE на ринку. На сучасному сформованому ринку САПР канали продажів більш критичні для вендорів, ніж будь-коли раніше. І Delcam придумав концепцію PowerSHAPE-e. Що означає буква «e» в назві, достеменно невідомо - це може бути Experiment (експериментальний), Educational (освітній), Evaluation (оціночна версія) або Easy (легкий). Давайте обговоримо це більш детально.
Компанія Delcam отримала урок з просування своєї програми PS-Exchange і, слідуючи тим же шляхом, сподівається зробити і систему PowerSHAPE більш доступною людям, які хочуть оцінити її або використовувати для освітніх цілей. Для оціночних цілей безкоштовно пропонується повнофункціональна версія - це дозволить залучити на бік PowerSHAPE багато нових користувачів. У демо-версії зазвичай є проблема - або тимчасово е обмеження (30 днів або обмежена кількість збережень) або неможливість зберегти результат. Останнє дійсно може перешкоджати використанню демо-версії, оскільки користувачі хочуть тестувати систему на реальних прикладах з життя, які не можуть бути виконані за один сеанс роботи. Таким чином, можливість зберегти вашу роботу і потім продовжити її на інший день є вкрай необхідною.
З огляду на, що стандартна ліцензія PowerSHAPE коштує від 5 тис. Фунтів і вище, для підприємств малого бізнесу, які періодично потребують першокласної CAD-системі, застосування e-версії може заощадити бюджет за рахунок відмови від покупки повної ліцензії. Тобто PowerSHAPE-e пропонує ефективну альтернативу покупці з оплатою тільки за використання продукту. Звичайно, якщо ви будете використовувати PowerSHAPE-e все частіше і частіше, раскошеліваясь на безліч транзакцій, то раціональніше купити повну ліцензію і отримувати при цьому консультації та технічну підтримку.
Тепер нам стало зрозуміло, навіщо Delcam випустила PowerSHAPE-e. Система стала більш доступною, збільшила свою присутність на ринку і стала ближче до максимально широкого кола потенційних користувачів. Така тактика вже була випробувана в минулому багатьма вендорами - тут відразу згадується Alibre і Rhino. І немає причин, щоб цей же підхід не допоміг Delcam.
Підбиваючи підсумки
Кожен розробник ПЗ страждає від морального старіння свого продукту і, якщо пустити справу на самоплив, колись витончене додаток може потерпіти крах. Компанія Delcam по-новому глянула на PowerSHAPE і побачила, як і де він може бути поліпшений не тільки для потреб існуючих користувачів, але і для нових потенційних замовників.
Найбільше в 7-й версії нам сподобалося те, що розробники зробили процес моделювання набагато більш ефективним. Інструмент «Автоповерхность» хоча і не дозволяє створювати нові типи геометрії, робить процес набагато простіше. Адже раніше для створення складної геометрії традиційно були потрібні глибокі пізнання. Звичайно, цей інструмент не панацея, і все ще трапляються випадки, коли ви будете створювати поверхні вручну з використанням розширеного меню. В цьому випадку ви можете використовувати всі існуючі методи створення поверхонь, які були доступні в PowerSHAPE минулих версій.
Мені завжди подобався PowerSHAPE - це одна з тих систем, які виробляють бо льше враження, ніж всі інші. Головна причина цього полягає в тому, що Delcam раніше концентрувала свою увагу на традиційних для неї ринках виробників оснащення. Я не стверджую, що PowerSHAPE не виходив за рамки свого звичного ринку - він застосовувався різними підприємствами для випуску широкого спектра виробів, що відрізняються складною формою. Компанія Delcam виконала ліфтинг інтерфейсу PowerSHAPE і додала інструменти «Автоповерхность», але можливо, саме значуще зміна полягає в тому, як програма стала позиціонуватися на ринку САПР. Хоча популярні CAD-системи (такі як SolidWorks, Inventor і ін.) І придбали бо більшу частину ринку, і в кожному новому релізі у них удосконалюються інструменти поверхневого моделювання, на практиці все ж зустрічається багато випадків, коли за допомогою твердотільних моделіровщік неможливо створити модель вироби (наприклад, містить текстуровані поверхні). І тоді вам буде потрібно система, подібна PowerSHAPE. Природно, що кількість робочих місць пакета PowerSHAPE на одному підприємстві ніколи не буде вимірюватися сотнями і тисячами, але він має хороші функціональні можливості, гідний займати позицію поруч з популярними CAD-системами і виконувати ту роботу, яку вони просто не в змозі зробити, швидше і ефективніше, ніж коли б то не було!
