Порядовка каміна варіанти
Порядовка каміна є важливим етапом його зведення.
Правильність її складання впливає на кінцевий результат. Для того щоб почати роботу, необхідно обзавестися листочком в клітинку, ручкою і всіма розрахунковими даними. Дотримуючись порядовке, буде здійснюватися подальша кладка. До того, як почати порядовку, потрібно визначити вид і розмір вогнища, а ще виміряти площу приміщення. Існують різні варіанти порядовок.

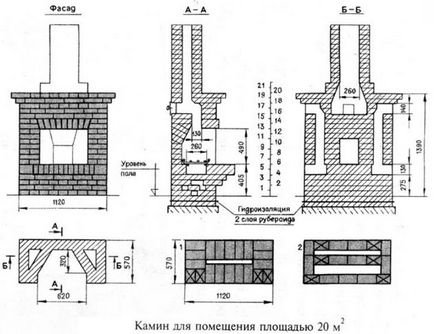

Схема каміна для приміщення з площею 20 м².
Список інструментів, які знадобляться, щоб побудувати камін
- кельма, з її допомогою наноситься і розрівнюється розчин, а також підрізають шви;
- молоток-Кирочка, цим інструментом проводиться рубка і відсіювання цегли;
- рівень необхідний для контролю горизонтальності кладки;
- схил служить для контролю вертикальності кутів і площин кладки;
- лінійка-правило, з її допомогою перевіряється прямолінійність і горизонтальність кладки. Для цього її ставлять на рівень;
- метр і рулетка.
Порядовка простої конструкції
Схема порядовки каміна.
Простий камін має площу 20 м². Камін встановлюється в отвір стіни. Задня стінка буде виходити в сусідню кімнату. Камера згоряння становитиме 0,3 м². Розмір каміна - 620х490 мм. Отвір перекривається за допомогою клинчатой перемички. Топливник з глибиною 320 мм. Бічні стінки топки розгортаються на 30 °, а задня нахиляється вперед під кутом 23 ° (початок з 4-го ряду). У верхній частині утворюється перевал.
Знизу топки утворюється глухий під з установкою приямка для золи. Розмір становить 260х260х130 мм.на бічні стінки встановлюються вертикальні колодязі для того, щоб циркулював кімнатне повітря. Забір повітря організовується за допомогою отвору, яке робиться під час кладки 5-го ряду цегли (кладка виробляється ребром). Прохід теплого повітря в приміщення проводиться за допомогою Душнікі, які виконуються в 16-17 рядах бічних стінок.
На малюнку №1 представлені розрізи і загальний вигляд каміна.
Під необхідно підняти щодо рівня підлоги на 405 мм.
Порядовка каміна представлена на малюнку №2.
На приямок для спалювання палива встановлюється металева решітка зі сталі. У задній стінці на рівні перевалу необхідно встановити герметичну прочищувальні дверцята. Камера димосборніка організовується у вигляді 6 рядів кладки. З боків камера повинна поступово звужуватися, в оконцовке вона відходить в димову трубу.
Схема покрокової порядовки каміна.
Перетин труби становить 260х130 мм. Кладка цегли ведеться за допомогою піщано-глиняного розчину. На 28-й ряд монтується засувка з отвором, яке має збігатися з перетином димового каналу. У місці, в якому труба повинна виходити на горище або на наступний поверх, виконується протипожежна обробка.
Задня стінка топливника повинна укладатися горизонтальними рядами. Для освіти перевалу проводиться напуск цегли на 1 чверть в 13-14 рядах. Задня стінка топливника закривається металевим екраном (Малюнок №3).
Для того щоб закріпити металевий екран, використовуються спеціальні штирі. Вони замуровуються в кладці, на відстані, яке повинно відповідати проміжку між отворами на екрані.
Витрата матеріалів з 1-го по 21-й ряд:
- цегла - 396 шт;
- глина - 0,2 м³
- пісок - 0,2 м³
- прочищувальна дверцята - 1 шт;
- пічна засувка - 1 шт;
- лист з нержавіючої сталі (для екрану) - 0,3 м²
- руберойд - 2 мsup2.
Для кладки димаря використовується наступний розрахунок цегли: на кожен 1 м висоти - 70 шт. цегли.
Зведення кутового каміна
Схема покрокової укладки каміна.
Розглядається спрощений варіант невеликого вогнища. Фундамент для установки домашнього каміна не повинен бути пов'язаний з будинком, С висотою нижче рівня чистої підлоги на 10 см. Розчин повинен затвердіти, після чого укладається 2 шари руберойду. Далі укладаються 2 ряди цегли, після чого починається кладка.
Порядовка каміна представлена на рисунку №4.
На стіни, до яких передбачається примикання кутового каміна. кріпиться відображає екран, виконаний з оцинкованого листа зі сталі. Верхній край екрана встановлюється вище нижнього ряду топки на 35 см. Стінки екрану повинні бути віддалені від екрану на 8 см. Така конструкція забезпечує захист приміщення від загоряння.
Бічні стінки укладаються в 3,5 цегли по довжині вогнища.
1-й ряд кладки виконується на глиняному розчині. Необхідно перевірити довжину кожної зі стінок, а також перпендикулярність боків.
За допомогою 2-го і 3-го ряду утворюється ніша для дров. Після цього вона перекривається за допомогою двох рядів цегли. Це утворює напуск по фасаду в 2 см верхнього ряду над нижнім. Бічний напуск повинен вийти більше ніж 3 см.
5-й ряд топливника кладеться під вогнище. У його кладці використовується шамотна цегла.
12-й ряд перекриває портал. У його внутрішньої частини використовується шамотна цегла, а у зовнішній - облицювальний. Цеглини ставляться на металеві куточки, причому зв'язуються глиняним розчином лише з торців.
На 27-й ряд встановлюється засувка (збоку), щоб створити комфортні номери для подальшої експлуатації, під нею зрізається чверть цегли.
Порядовка каміна в англійському стилі
Англійська камін відрізняється вогнищем. який має прямий димохід, а також одностороннім випромінюванням. Перетин топливника утворюється в розрізі трапецієподібної форми. Це дозволяє надходити тепла безпосередньо в приміщення. Задня стінка топливника заломлюється на 20 °, що створює своєрідне дзеркало. Портал знаходиться нижче рівня дзеркала на 20 см. Димозбірник, що має вигляд піраміди, розташовується над дзеркалом. Під має плоску або "лоткообразного" форму.
Точна порядовка камінів показана на Малюнках № 6 і № 7.
Англійська камін представлений на рисунку № 5. (А - фасад; Б - кладка).
- фундамент;
- шар ізоляції;
- піддавали;
- декоративна решітка;
- засувка;
- металеві куточки;
- колосник.
Порядовка камінів англійських вимагає наступний витрата матеріалів:
- цегла - 650 шт. (Без урахування димохід);
- червона глина - 30 відер;
- пісок сіяний - 30 відер;
- димова засувка - 1 шт;
- колосники - 3 шт;
- сталевий куточок (довжина - 70 см) - 50х50 мм;
- сталевий куточок - 100 см;
- толь - 4 м²;
- приставні декоративна решітка - 1 шт.
Порядовка камінів своїми руками вважається складною і відповідальною роботою. Якщо ви не впевнені в своїх силах, то краще звернутися до фахівця.
