Підвісні риштування для ремонту і реконструкції мостів

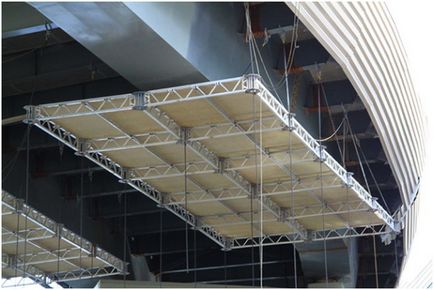

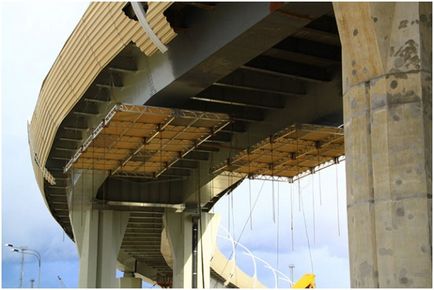

Підвісні риштування для ремонту мостів - це тимчасові просторові металоконструкції, які підвішуються прямо до спорудження і не спираються на землю.
Особливості та класифікація
Вся конструкція висячого тимчасової споруди підвішується на кронштейнах до ремонтованої об'єкту. Зазвичай в комплект таких лісів входять тільки підвісні стійку або струнні несучі елементи. Самі кронштейни або несучі балки, до яких підвішуються риштування, розраховуються і виготовляються в кожному конкретному випадку окремо, адже будова і особливості конструкцій кожного моста відрізняються.
Досить часто в ролі несучих балок і кронштейнів використовуються швелера, зварні ферми або двутаври відповідного перетину. Спосіб кріплення цього елемента до мосту може бути різним і повинен розроблятися окремо в залежності від особливостей мостової споруди.
В даний час відомо два типи підвісних лісів, які застосовуються для ремонту і реконструкції мостів:
- підвісні конструкції на хомутових кріпленнях;
- струнні висячі споруди.

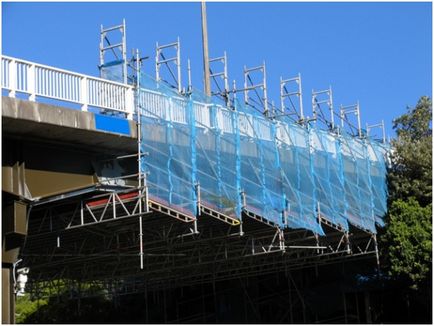

Конструкції для ремонту мостів на хомутах
Даний тип лісів виготовляється зі сталевих трубчастих елементів, що з'єднуються за допомогою хомутових замків. Ці споруди дуже нагадують традиційні хомутові лісу з тією лише різницею, що вони не встановлюються на грунт біля споруди, а підвішуються до нього.
Все спорудження також виконується у вигляді готельних ярусів, підвішують один до іншого. Тільки перший ярус кріпиться до несучої консолі, а всі інші підвішуються знизу по черзі.
Дані допоміжні конструкції використовуються в таких випадках:
- Мостове споруда має значну висоту і монтаж традиційних стоєчних лісів неможливий.
- Під мостом проходять транспортні комунікації або розташовані інші будівлі, що перешкоджають розміщенню звичайних допоміжних металоконструкцій.
- Немає можливості закріпити стоячі лісу до опор мостового споруди.
- Потрібно виконати ремонт прольоту моста.
- Часом при стислих темпах робіт можуть одночасно монтуватися конструкції традиційних лісів і підвісних споруд.
- Підвісні риштування можуть використовуватися для ремонту будь-яких мостів над водною гладдю.
струнні металоконструкції
Принцип монтажу цього типу лісів такий же, як і у хомутових споруд. Основна відмінність між двома цими спорудами складається в типі каркаса: у хомутових лісів використовується сталевий трубчастий стієчний елемент, а у струнних конструкцій - надміцна струна.
Для виготовлення струнних підвісних лісів використовується сталева струна високої міцності діаметром 22-25 мм. Цей елемент складається з окремих ланок, кожне з яких довжиною по 4 м. Всі ланки з'єднуються в один елемент за допомогою болтових шарнірних з'єднань.
Для укладання робочих настилів на струни кріпляться спеціальні гаки, на які в свою чергу укладаються прогони. До струнах навколо настилів кріпляться огородження і борти.
При монтажі струнних лісів крок струн приймається рівним 2,5-4 метра. Робочі підмостки виконуються шириною 2,5 метра. Зазвичай вантажопідйомність підвісних струнних лісів становить 0,2 т, але вона може бути збільшена за рахунок використання більш частого кроку струн.
Збірка всіх складових елементів підвісних лісів виконується на землі, а до спорудження вони підвішуються тільки після складання за допомогою будівельного крана. Безпека роботи на таких лісах гарантується завдяки використанню підвищеної несучої здатності струн, яка в шість разів перевершує нормативні показники.
Правила використання підвісних риштувань
Монтаж і використання підвісних риштувань для ремонту і реконструкції мостів повинні проводитися у відповідності з наступними правилами:
- Для запобігання розгойдування лісів застосовується їх додаткова фіксація до стійким міцним елементам конструкції моста.
- Установка настилів проводиться тільки після того, як всі складові елементи надійно зафіксовані.
- Кріпильні і сполучні деталі лісів монтуються на несучі елементи конструкції до моменту їх підвіски на спорудження.
- Всі гаки, на які згодом будуть встановлені настили, повинні пройти випробування на міцність. Для цього їх навантажують на 15 хв. в два рази більше, ніж планується при експлуатації. Результати випробувань заносяться в журнали випробувань.
- Підвісні настили таких лісів повинні захищатися з усіх боків.
- Для підйому і спуску на настил робочих використовуються вертикальні комунікації, що йдуть в комплекті з виробом.
- Зібрані і встановлені лісу можна експлуатувати тільки після їх перевірки на міцність. Для цього спорудження протягом години навантажується на 20% більше, ніж планується в ході використання.
- Всі робочі на лісах повинні користуватися страхувальними поясами і канатами.
