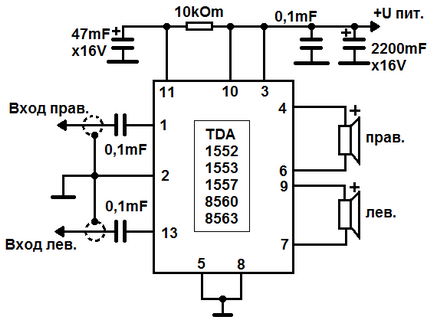

Варто відразу пояснити. Для того щоб включити усилок, необхідно подати напругу на 11 ногу мікросхеми, це щось типу кнопки включення. На схемі є один єдиний резистор на 10 кОм. За ідеєю цей резистор разом з конденсатором в 47мкф складають RC-ланцюжок, яка повинна при подачі напруги плавно подавати напругу на 11 ногу. Якщо включити різко, то в колонках може пройти гучний клацання. При виключенні живлення, з 11 ноги так само плавно має йти напруга. Тоді при виключенні в колонках так само не повинно бути клацань. На ділі ж виявилося що з цим резистором у мене взагалі нічого не працювало. Навіть при зменшенні опору аж до 100 Ом. Загалом я тупо в цьому місці поставив перемичку. Хоча кондер в 47 мкФ залишив, на додачу до тих двох що справа вгорі на схемі. Клацань в колонках не спостерігаю. У мене є припущення що це все через комп'ютерний БП, а не звичайного. Можливо що зі звичайним джерелом харчування доведеться робити все за схемою. Відразу обмовлюся. Струм я не розраховував, робив від балди. І ще. Кондери по-моєму я взяв на 25В, замість 16в, оскільки кажуть що при включенні усилка струм в ланцюзі короткочасно посилюється в кілька разів, тим самим кондери можуть вибухнути. Сам я не перевіряв. Різниця в ціні між 16В кондером і 25В не велика. Ще з приводу шуму. Можливо справа в тому, що на вході треба поставити два змінних резистора, тому що якщо є перешкоди або ще що на вході, то все це справа посилюється мікросхемою і на виході в колонках тріск, шум і гам. Руки поки не дійшли. Хотів поставити здвоєний резюка, але при перевірці виявилося що у одного опір помітно відрізняється навіть на око від іншого. Тому не став такий встановлювати. А до решти руки не дійшли.

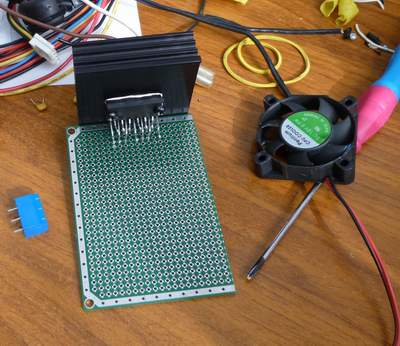

На цей раз не став ставити великий радіатор на мікросхему. Взяв невелику зі старого проца 486DX разом з маленьким кольором. Купив невелику заготовку друкованої плати, на кшталт вона макетная називається. Витравляти не потрібно, контактні площадки вже готові, тільки треба з'єднати потрібні між собою.
Всі картинки клікабельні, відкриються в новому вікні.

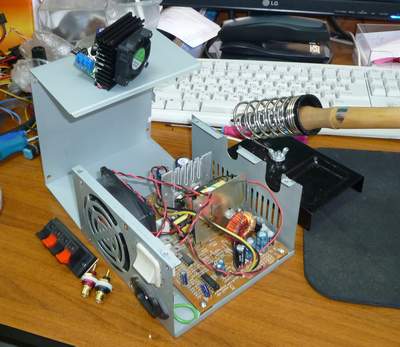

Насамперед я припаяв мікросхему, прикрутив радіатор. Далі почав вже вставляти необхідні роз'єми і припаювати інші елементи. Коли цей етап роботи було завершено, я відпиляв зайву частину макетної плати. Я намагався зробити все компактно, тому що місця в БП скажу я вам не так то вже й багато.

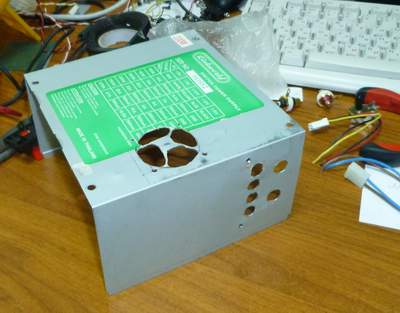

Далі треба зробити в корпусі БП отвір яке-небудь, щоб кулер від радіатора мікросхеми кудись видихав своє тепло. Дриль і напилок вам в руки. Ось тільки коли я зробив цю щілину, то зрозумів що ступив. Кришка БП була перевернута. Довелося перевертати саму кришку і прилаштовувати її. Свердлити отвори під гвинти і т.п.

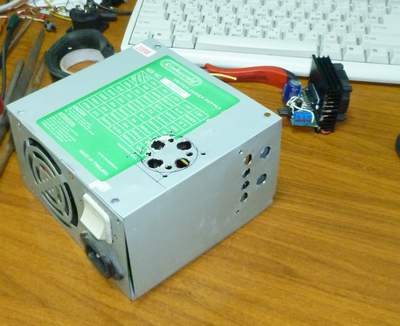

Далі залишилося тільки прикріпити усилок до блоку живлення. Навішати пару тюльпанів (вхід усилка), колодку для підключення колонок.

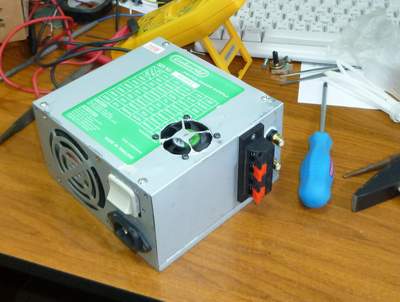

І усилок готовий. Працює. Тільки до сих пір не можу підключити його. Але лежить він в цей раз не на балконі, а вдома, боюся як би морозами його не зіпсувало)))) Надеюсь не втомив, всім приємного.
