Виготовлення печей для випалу цегли відбувається як в нашій країні, так і свою продукцію пропонують зарубіжні компанії. Їх є кілька видів і модифікацій.
Системи випалу в даний час використовується дві. Сьогодні ми і поговоримо на чому грунтується виготовлення печі для випалювання цегли, як відбувається весь процес цієї роботи і ви зможете підібрати саме те, що вам знадобиться.
Методики виготовлення цегли
Виготовляти цегли можна двома способами: напівсухе і сухе пресування і методом пластичного формування. Різниця таких способів не велика і полягає лише в неоднаковій кількості вологи, яка є на сировинний масі.
Другий метод виготовлення отримав більш широке поширення, але є тенденція до того, що напівсухе і сухе пресування, з часом може витіснити метод пластичного формування.
Використовуючи метод пластичного формування можна отримати на виході як повнотіла, так і порожнисті цегла. Технології їх виготовлення практично однакові, але для саману глина готується більш ретельно.
Виготовлення цегли можна розділити на такі етапи:
- Підготовка сировини.
- Формування цегли-сирцю.
- Попередня сушка цегли.
- Випал при високій температурі.
Кожен технологічний етап вимагає дотримання певних вимог. Перед тим, як почати випал цегли, слід ретельно його підготувати: починаючи від підготовки сировини і закінчуючи природною сушкою, інакше шлюбу не уникнути.
Увага: Можливий шлюб і на заключній, дуже важливій стадії виготовлення цегли - випалу, якщо піти від температурних режимів.
випалювання цегли
- Цегла-сирець, після попередньої просушки, має від 8-ми до 12% вологості, що вимагає певної досушки вже в печі. Потім температура поступово доводиться до 500-800ºС, в результаті чого всередині сировини відбуваються незворотні процеси.
- При збільшенні температури до 200ºС з цегли випаровуються органічні домішки і різні добавки. Після цього температуру піднімають до 300-350ºС і витримують цегла-сирець при цій температурі до тих пір, поки не вигорить весь вуглець і тільки після цього температуру починають піднімати до 800ºС. При такій температурі матеріал починає змінювати свою структуру. При такій температурі цегла витримується деякий час, після чого температуру починають поступово зменшувати.
- Час випалу може перебувати в межах 6-48 годин. За цей час цегла набуває унікальні характеристики: високу міцність, відмінні теплоізоляційні властивості, стійкість до вологи, стійкість до коливань і перепадів температур.
Типи печей для випалу цегли
На динний момент є кілька типів печей для випалу цегли, які можна використовувати при виробництві цегли, залежно від багатьох факторів і умов.
Дуже багато залежить від масштабів планованого виробництва, а також наявності тієї чи іншої енергетичної основи. Адже можна виробляти випал цегли газом, електрикою, вугіллям або дровами. Від цього буде залежати конструкція печі.

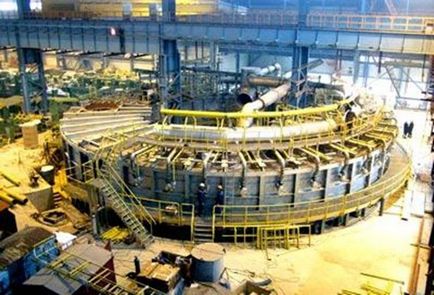

Кільцева піч
Піч кільцева для випалу цегли відноситься до конструкцій безперервної дії і, вдають із себе замкнутий канал для випалу. Цей складний механізм використовується не тільки для відпалу цегли, але також, для термічної обробки різних виробів з металу, в технології виробництва труб, коліс і бандажів залізничного транспорту.
Як правило, такі пристрої володіють високою продуктивністю і економічністю.
- Конструкція кільцевої печі полягає в тому, що цегла-сирець коштує на місці, а зона вогню постійно пересувається.
- Камера випалу таких печей має форму еліпса, по боках якої розташовані вікна, призначені для завантаження і вивантаження вироби.
- Технологія випалу зводиться до черговості процесів, що слідують один за іншим, від одного вікна до іншого.
- Кожне вікно представляє окремо сконструйовану камеру. Як тільки вогонь перейде через всю камеру, значить процес випалу цегли в цій камері закінчений і починається отжиг цегли, що знаходиться в наступній камері.
- Процес випалу в таких печах може займати від 3-х до 4-х діб, не дивлячись на економічність. На жаль, процес завантаження і вивантаження камер досить трудомісткий.
- У таких печах можливе застосування різних видів енергоносіїв, в тому числі і низькосортних, такі як фрезерний торф, антрацитовий штиб, різні паливні відходи, при цьому, можна без проблем переходити від одного виду палива до іншого.
Увага: Сучасні виробники віддають перевагу тунельним печей, які дозволяють автоматизувати основні процеси завантаження і вивантаження цегли.
Принцип роботи кільцевої печі
У таких печах вогонь потрапляє безпосередньо на цеглу, призначений для випалу. Піч обладнана центральним димовим каналом, який проходить по периметру кільцевої печі і підходить безпосередньо в зону випалу.
Увага: Камера випалу, не має постійної і явно вираженої перегородки, тому, піч випалу ділиться на камери, вельми умовно.
- Конструкція печі дозволяє підключити в будь-який момент необхідний канал випалу до центрального димового каналу, шляхом переорієнтації перекидного металевого короба.
- Розпечені димові гази з камери випалу, перш ніж потрапити в центральний димовідвод, проходять через камери з цеглою-сирцем і досушують його. У центральну димову трубу гази надходять охолодженими до 120-150ºС. Така технологія дозволяє ефективно використовувати температуру теплоносія: крім випалу цегли вдається досушити цегла-сирець.
- У таких печах ефективно використовується температура остигаючого цегли. Це відбувається наступним чином: повітря, що надходить в камеру випалу, проходить через камери з холонучим цеглою. Таким чином, повітря надходить вже підігрітим, а значить заощаджуватися частина енергії, яка неодмінно витрачалося б на підігрів вхідного повітря.
Увага: Якщо піч має повне завантаження, то спочатку випалу постійно присутній продукт, а вільними залишаються 2-3 камери, через які відбувається завантаження і вивантаження цегли.

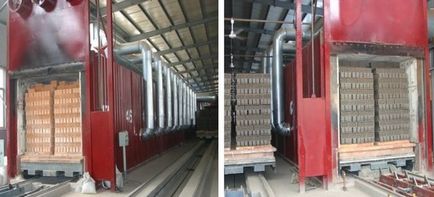

тунельна піч
Піч тунельна для випалу цегли найбільш часто застосовується для постійного випуску продукції. Вона простіша в своїй конструкції і тому завоювала собі велику популярність.
- Тут назва говорить сама за себе: тунельна піч складається з тунелю довжиною від 5 до 150 метрів і висотою до 2,7 метрів, з прокладеними всередині рейковим полотном.
- По рейках рухається склад з вагонетками, завантажений цеглою. Механізм переміщення може бути різним: гідравлічні і гвинтові штовхачі, переміщені за допомогою систем тросів і т.д. Вагонетки зроблені з товстого металу, і мають спеціальну вогнетривку футеровку, на яку укладаються цеглини, призначені для випалу.
- Піч для випалу має один вхід і один вихід, розміщений по кінцях тунелю. На вході і на виході встановлений спеціальний механізм, що забезпечує герметичність печі в моменти закочування і викочування вагонеток. Механізм діє автоматично, що дозволяє економити частину коштів, що витрачаються на енергоносії.
- Крім цього, по всій довжині тунелю розташований піщаний затвор, що запобігає проникненню продуктів горіння в простір під вагонетками.
Тунельна піч для випалювання цегли має умовний поділ на зони:
Увага: Зона випалу тунельної печі обладнана спеціальними пальниками, які подають в зону випалу розігрітий газ. В якості палива використовується природний газ, який може забезпечити безперебійне функціонування таких пристроїв. Можливо, також, використання твердого палива, але такі печі мають дещо іншу конструкцію.
- У камері випалу температура газів піднімається до 920-980ºС при часу випалу від 24 до 48 годин і продуктивності до 70 тисяч цеглин. В даному випадку все залежить від виду цегли і технологічних споруд.
процес випалу
Цегла-сирець укладається на футеровку вагонетки шаром, товщиною близько 1 метра, що запобіжить деформацію випалюються виробів. При русі, вагонетки з цеглою повільно проходять через 3 основних зони тунельної печі: зони прогріву, зони випалу, зони охолодження. Швидкість руху обрана таким чином, щоб випал цегли відбувався згідно з технологією.
Технологія випалу контролюється за допомогою комп'ютерних технологій, які дозволяють:
- Відстежувати режим випалу.
- Контролювати температурний режим у всіх трьох зонах.
- Стежити за тиском повітря.
- Вибирати режим випалу в залежності від якості цегли-сирцю.
- Можливість контролювати готову продукцію в автоматичному режимі.
Завантажується цегла-сирець на вагонетки ручним способом, а вивантажується з печі готову цеглу за допомогою спеціального механізму, який і здійснює контроль якості.
- Повітря в піч подається за допомогою вентиляторів, а відпрацьовані гази виводяться з печі за допомогою димососів. Ті та інші системи мають свої рециркуляційні канали, що сприяють підігріву повітряної маси, що надходить в зону випалу і їх охолодження, після проходження зони випалу і попадання в зону попереднього прогріву. Це дозволяє оптимально використовувати енергетику тунельної печі.
- Всі відпрацьовані гази виводяться із зони роботи печі за допомогою повітропроводів і димососів.
Випалювання цегли в домашніх умовах
Як правило, промислове виробництво цегли характеризується великою масовістю виробництва, що не завжди економічно вигідно.
Увага: Такі виробництва повинні бути завантажені на 100%, щоб був відчутний економічний ефект. В даний час спостерігається тенденція переходу від великих обсягів виробництва до невеликих обсягів, коли можливий якісний контроль продукції, що випускається.
- При бажанні, можна організувати випалювання цегли в домашніх умовах. Цей варіант підходить тоді, коли потрібно трохи цегли, а цегла, який пропонує виробник не має відповідної якості. Для цього можна взяти звичайну 200 літрову бочку і вирізати в ній дно і верхню частину.
- В даному випадку можна обійтися самим звичайним багаттям, але для початку потрібно вирити яму, глибиною близько 50-ти см. Над цією ямою встановлюється бочка на спеціальних підпорах, що забезпечують висоту підкотивши бочки близько 20 см над рівнем землі. На низу бочки зміцнюється металева решітка, на яку буде складатися цегла.
- Після того, як бочка буде заповнена цеглою, її бажано закрити кришкою, щоб було менше втрат енергії. В процесі заповнення бочки, слід звернути увагу на те, щоб між кожним цеглою залишати проміжок близько 5 мм, тоді буде більш рівномірний прогрів всіх цегли.
- Залежно від характеристик глиняного розчину, випал може тривати протягом 20-ти годин.
- При цьому, цей час слід розділити на три частини, щоб кожна частина часу відповідала одному технологічному циклі: одна частина часу відводиться для поступового підняття температури, інша частина часу - для випалу і третя частина часу для повільного охолодження. Тільки в такому випадку можна отримати якісний кінцевий продукт.
Що потрібно знати, в разі покупки печі для випалювання цегли
Якщо прийнято рішення про покупку печі для випалювання цегли, значить планується відкриття свого бізнесу. При цьому, дуже важливо провести точні розрахунки і придбати піч з тієї продуктивністю, яка необхідна. Крім цього існують інші важливі моменти, з якими доведеться рахуватися: характер енергоносія, а також доставка сировини і відвантаження готової продукції споживачеві.
Увага: На даний момент ціна на енергоносії суттєво зросли, тому вважати потрібно дуже точно.
- Для того, щоб доставляти сировину, потрібен спеціальний транспорт: автомобілі, навантажувачі, а це додаткові витрати і чималі.
- Щоб відвантажити готову продукцію, також знадобляться навантажувачі.
- Крім цього, потрібні ще складські приміщення з накриттям, оскільки цегла дуже добре вбирає вологу. Якщо його зберігати без накриття, то він може втратити товарний вигляд.
- Не секрет, що доведеться наймати людей: вантажників, водіїв для звичайного і спецтранспорту. Виходить, що для однієї печі доведеться стільки багато зробити і через багато пройти, що буде коштувати тільки отримати дозвіл на відкриття такого бізнесу, а якщо врахувати, що існує жорстка конкуренція, то буде дуже складно вийти на існуючі ринки.
- З огляду на той факт, що енерговитрати на виробництво цегли досить високі, є тенденції до переходу виробництва цегли з набагато меншими витратами.
- До менш витратним виробництвам можна віднести напівсухе і сухе пресування цегли, де повністю відсутня цикл випалу, а міцність цегли досягається завдяки великому зусиллю на стиск. Таке зусилля може досягати до кількох тонн на квадратний сантиметр, в результаті чого, сировина спікається під дією високого тиску. За характеристиками міцності і іншим характеристикам така цегла нітрохи не поступається цеглі, що отримується в печах випалу.
Увага: Крім цього, технологія виготовлення таких цегли, дозволяє виготовляти цеглу різних відтінків. Це досягається додаванням фарбників на етапі підготовки сировини.
В принципі піч може побут зроблена і повністю своїми руками. Як зробити може вирішити кожен з вас, адже принцип роботи ви вже знаєте і інструкція допоможе вам зробити правильний вибір. Адже печі для випалювання цегли виготовлення процес досить творчий, і він заснований тільки на принципі подачі тепла.
