Небезпечний байпас або як швидко пошкодити ибп
Правилом хорошого тону при монтажі джерел безперебійного живлення є установка байпаса.
Байпас (англ. Bypass) - механізм, який дозволяє оперативно і легко підключити навантаження в обхід ДБЖ, що буває необхідно при сервісних роботах, в режимах перевантаження і в разі виходу бесперебойніка з ладу.

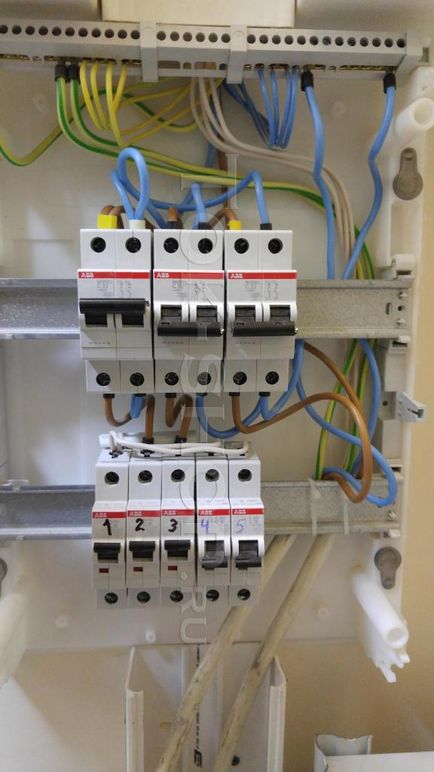

На одному з об'єктів нас попросили здійснити шеф-монтаж однофазного ДБЖ. Інженер виїхав на об'єкт і побачив наступну картинку реалізації байпаса:
Що буде, якщо ми включимо середній автомат, залишивши включеним крайній лівий? Пропоную Новомосковсктелям подумати, а поки ще пару фотографій:
Отже, ми з вами бачимо, що на нижніх автоматах варто шина, яка роздає фазу по автоматам, через них байпасна фаза і фаза і ДБЖ з'єднуються. У підсумку, при включенні середнього автомата (при включеному лівому) бесперебойник отримає зустрічне мережеве напруга, чому негайно вийде з ладу - у нього вибухнуть конденсатори (є ймовірність того, що спрацює автомат раніше, але так буває далеко не завжди). Ситуація ускладнюється тим, що лівий верхній автомат, як правило, вважають за вступної в щиток, і він як би в робочому режимі завжди повинен бути включений.
Як же треба зробити? Організація байпаса або схеми живлення від двох вводів обов'язково передбачає перемикання. виключає можливість одночасної подачі напруги в одну точку. Для цього використовуються реверсні рубильники, реверсні схеми контакторів з механічним блокуванням, автомати з випереджаючим контактом. Переробляємо схему з використанням рубильника ABB OT40F3C:
