Настільний обігрівач і вентилятор, своїми руками
У цій інструкції я розповім, як ви зможете зробити свій міні кондиціонер. Це обігрівач і вентилятор в одній особі. Комп'ютерний кулер, який ми помістимо всередину, буде створювати прохолодний бриз влітку, а нагрівач, буде обігрівати повітря взимку. Швидкість обертання кулера і температура нагрівача будуть регулюватися.
Єдиною річчю, яку я купив для цього проекту, був реостат, який обійшовся мені в 7 $, все інше в мене вже було і лежало без діла в гаражі.
Крок 1: Матеріали та інструменти

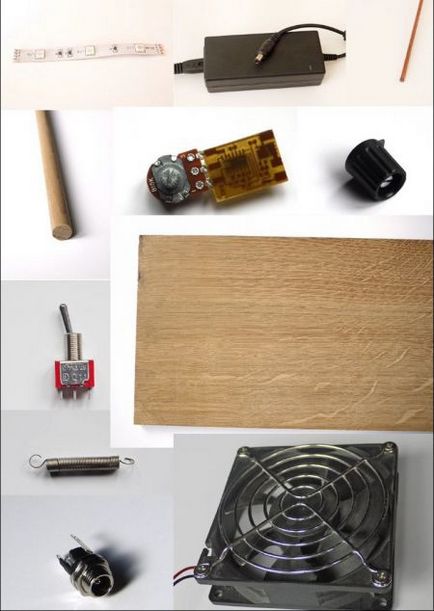

Матеріали, які нам знадобляться:
1. Роз'єм живлення
2. Вимикач
3. Дерев'яна дошка на 9 мм
4. Дерев'яна паличка на 12 мм в діаметрі
5. Комп'ютерний кулер (12 вольт)
6. Реостат
7. Світлодіодна лента
8. Джерело живлення на 12 вольт і 3 ампера мінімум
9. Провід
10. Мідна проводка 10 см в довжину, 1.5 мм в товщину.
Інструменти:
1. Суперклей
2. Клей для дерева
3. Лобзик
4. Наждачний папір
5. Дрель
6. Паяльнік7. Кільцева пила
Крок 2: Пиляємо деталі корпуса
Форма майбутнього обігрівача - куб, тому нам потрібно розпиляти дошку на приблизно рівні частини.
З огляду на товщину дошки (9 мм) розпиляти її на: 2 квадрата 12 на 12 см, 3 квадрата 10.2 на 10.2 см, і два прямокутника 10.2 на 12 см. Плюс 4 невеликих прямокутника 1 на 1.5 см.
Щоб зробити ніжки, розпиляти дерев'яну паличку на 2 шматки по 3 см в довжину (12 мм діаметр)
Крок 3: Свердлимо
Тепло і прохолода повинні не тільки генеруватися усередині кубика, але і виходити з нього (спасибі, Кеп). Тому нам потрібно просвердлити в корпусі дірки. Найкраще спочатку зробити начерк розташування дірок на папері, потім прикласти його до однієї зі сторін (тієї що 12 на 12) і свердлити поверх нього.
На одній зі сторін 10.2 на 10.2 виконаємо отвір 7 мм в діаметрі, в 2.5 см від краю. На другому такому ж шматку виконаємо 2 дірки, також по 7 мм, в 2.5 см від краю і приблизно 2.5 см між самими дірками.
На що стала шматку 10.2 на 10.2 зробимо велике 9 см отвір.
По центру маленьких шматочків 1 на 1.5 см просвердлив отвори на 5 мм.
На довгій стороні шматка 10.2 на 12 см по краях просвердлимо 2 отвори в 12 мм, на відстані 1.2 см від краю і 7 см один від одного.
Крок 4: Склеюємо корпус
До шматку 10.2 на 12 приклеїмо два шматка 10.2 x 10.2 см.
Всередину отриманого корпусу вставимо і приклеїмо шматок з 9 см діркою, приблизно на 3 см в глибину.
Шматок 10,2 x 12 клеїмо поверх шматків 10.2 x 10.2
До шматку 10,2x12 клеїмо ніжки.
Крок 5: Додамо обігрівальний елемент
Обігрівальний елемент - це пружина, натягнута між двома мідними стрижнями.
Однак не кожна пружина згодиться. Для початку підключіть її до 12 вольтової розетки, і озбройтеся мультиметром. Мій мультиметр показав 2.5 ампера, тобто при харчуванні від 12 вольт буде генеруватися приблизно 30 ват тепла. Цього точно не вистачить для обігріву всієї кімнати, але більш ніж достатньо для створення теплого потоку. Якщо поставити такий нагрівач на робочий стіл, пальці до клавіатури точно не примерзнуть.
Пружина припаюється до 10 сантиметровим мідним пруткам.
Кінці мідних стрижнів кріпимо до брусків 1 на 1.5 см, а самі бруски приклеюємо до кутів корпусу.
Припаюємо до стержнів кабель.
Приклеюємо передню планку, ту що з отворами.
Крок 6: Додаємо кулер
Спочатку припаяти кабель до позитивних кінців, синього і червоного світлодіодної стрічки. Склеїмо їх у брусків 1 x 1.5 см, і Висунь назовні через 5 мм отвір. Кулер приклеїмо всередині корпусу.
Роз'єм для харчування, вимикач і реостат приклеїмо до відповідних їм місця.
Для більшої наочності що з чим і як пов'язано я доклав схему.
Якщо ви все зробили правильно, то при включенні потенціометра реостата загориться блакитне світло світлодіодної стрічки, при включенні вимикача загориться червоне світло світлодіодним стрічки (разом з блакитним це дасть фіолетовий колір), і почне нагріватися пружина обігрівача.
Пружина завжди повинна працювати тільки при включеному кулере, інакше вона згорить.
Клеїмо залишилася дощечку 12 на 12.
Крок 7: Останні штрихи
Тепер можна трохи відшліфувати корпус обігрівача і при бажанні пофарбувати або покрити лаком / деревним воском.
