нанесення рифлень
Накочення рифлень не відноситься до процесу різання, тому що протягом нього відбувається тільки поверхневе деформування заготовки без зняття матеріалу. Так як накочення рифлень є процесом холодного штампування, цей метод підходить тільки для холодно-деформованих матеріалів. В результаті процесу формоутворення відбувається невелике збільшення зовнішнього діаметра.
Головною перевагою даного методу є різноманітність можливих профілів рифлень. Також накочення підходить для зовнішнього, внутрішнього або конічного рифлення.
При накоченні рифлень державка притискають до обертової деталі. Ролики починають обертатися і, вдавлюючись в матеріал деталі, утворюють на її поверхні відповідний профіль накочування. Залежно від напрямку руху інструменту поділяють три способи накатки: радіальний, осьовий і комбінований. При цьому вісь інструменту розташована паралельно осі заготовки (рис. 1).

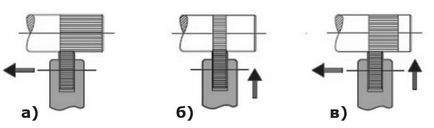

Мал. 1. Рух інструменту при накоченні рифлень
а - осьовий; б - радіальне; в - комбіноване
Нарізування рифлень методом фрезерування є альтернативою процесу накочування рифлень. Під час обробки відбувається зняття матеріалу. Цей метод особливо підходить для тонкостінних заготовок, м'яких матеріалів (наприклад, пластмаси) або важкооброблюваних матеріалів. Нарізування рифлень відрізняється високою точністю і відмінною якістю поверхні, тому цей метод рекомендується для виробництва високоякісних профілів. На відміну від накочування рифлень, деформація поверхні і зсув матеріалу незначні. Навантаження на обладнання також відносно мала.
Одним з основних обмежень методу нарізання рифлень є більш вузький діапазон можливий профілів. Крім того, в зв'язку з мінімальною деформацією поверхні, міцність профілю рифлення знижується.
При нарізанні рифлень державка так само притискається до обертової деталі, але ролик вже нерухомо закріплений в державке і розташований під певним кутом до заготівлі. При цьому відбувається зняття матеріалу, як при фрезеруванні. з утворенням певного профілю поверхні. Інструмент для нанесення рифлень на поверхню різанням працює тільки при подачі в осьовому напрямку (рис. 2).
Мал. 2. Рух інструменту при нарізанні рифлень
Ролики виготовляються з швидкорізальної сталі. отриманої методом порошкової металургії. Сталь, отримана таким способом, має більшу стійкість до зношування, міцністю і твердістю.
