У цій статті ми розповімо, як зробити ремонт Apple iPad по заміні нижнього шлейфу, на якому знаходяться харчування АКБ, Wi-Fi і Bluetooth модулі. Власник пристрою повідомив, що iPad не заряджається належним. Причин тому могло бути кілька, проте після діагностики наш інженер прийшов до висновку, що вся справа в неробочому шлейфі, який потрібно було замінити. Щоб до нього добратися, потрібно демонтувати дисплей і тачскрін.
Зняти скло на Айпад першої моделі значно легше, ніж на більш пізніх варіантах. Зробити це можна самостійно, якщо є деяка спеціальна підготовка і впевненість у власних силах. В іншому випадку краще відразу звернутися до фахівців, благо що в Одессае ремонтом iPad займається досить велика кількість сервісних центрів.
Ремонт Айпада. Покрокова інструкція
Для початку знімаємо дисплей і сенсорне скло. Для цього тонкими предметами (наприклад, спеціальною лопаткою або адаптованим інструментом, зовні схожим на медіатор) піддягаємо їх по краях і виймаємо з металевої рамки корпусу.
Тепер невеликий лопаткою від'єднуємо по периметру екран, але максимально обережно, щоб не пошкодити шлейфи (як показано на знімку).
Для подальшої роботи слід від'єднати датчик освітленості. Шину, яка зображена на фотографії, акуратно, щоб не порвати, виймаємо із гнізда з контактами. Використовувати для цього можна всю ту ж лопатку, пінцет або скальпель.

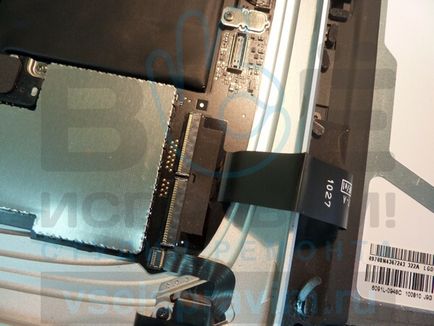

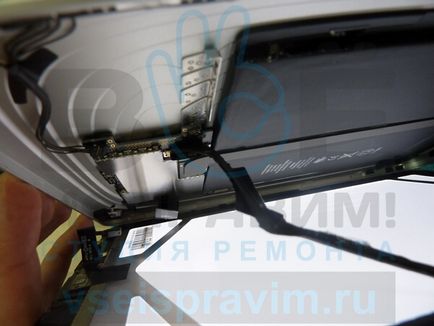

Прийшов час відклеїти власне проводу екрану, які з'єднують його з материнською платою. Він тримається на клеї і скотчі (чорного кольору), тому зробити це буде не складно.

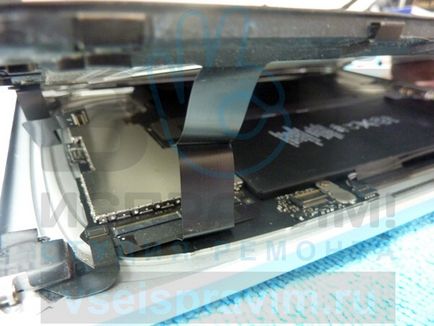

Як ми бачимо, обидві половинки планшета тримаються тільки на шині Тача і на проводах дисплея. Для подальшого ремонту iPad їх необхідно відключити.
Пінцетів виймаємо контакти з роз'єму. Тепер уже можна відкинути верхню частину в сторону, і від'єднати сенсор.

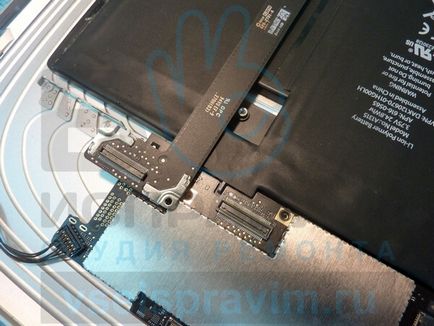

На фотознімку видно, що ця шина кріпиться до двох симетричним портам, тому і від'єднувати її треба з подвійною обережністю, тримаючись за пластикові частини, інакше можна пошкодити саму проводку.

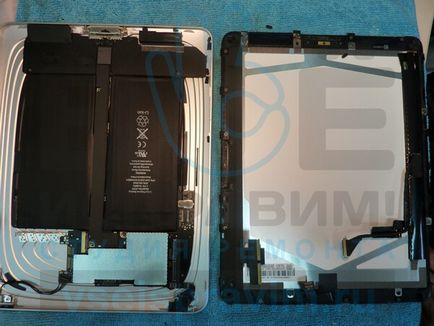

Нам знадобиться тільки нижня панель (зліва). Другу - в сторону. Тут також видно, що між акумуляторною батареєю і системної частиною розташовується чорна пластикова смуга. Її нам і належить поміняти.

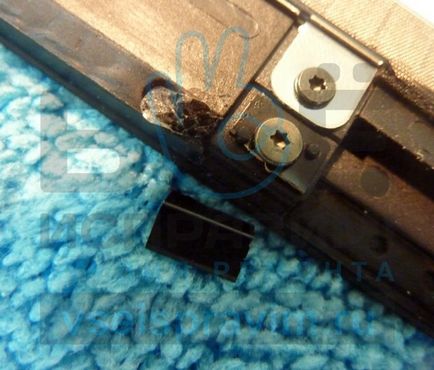

Тут можна помітити, що кліпса, яка з'єднувала дві частини, зламана. Її потрібно замінити, відкрутивши один болт і прикрутивши нову. Зазвичай під час ремонту Айпада ламається дві-три кліпси, ними потрібно запастися заздалегідь.

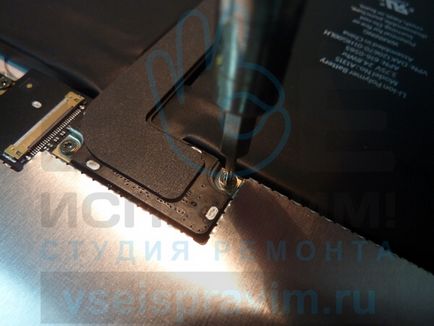

Відкручуємо все гвинти цього захисного екрану. Вони знаходяться з обох її сторін.

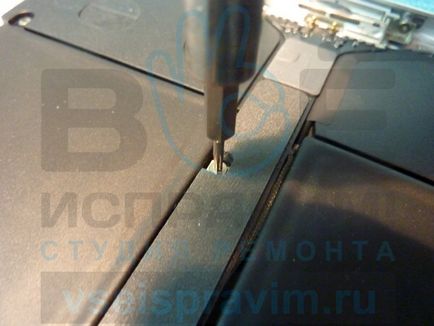

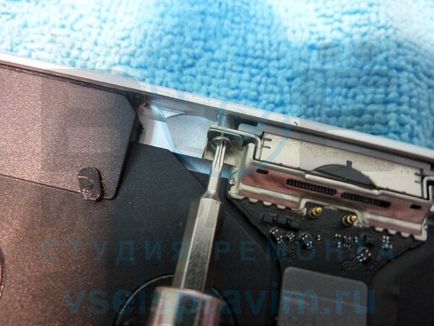

Відгвинчуємо порт харчування (30-пінговий). Він також знаходиться саме на цьому елементі планшетника.

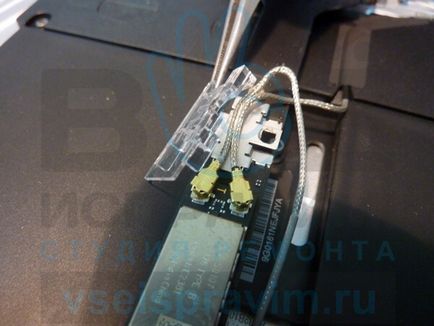

Відкидаємо його в сторону. При цьому враховуємо, що з одного боку він підключений до гнізда, який з'єднує його з основною платою, а з іншого - дроти, що сполучають модулі бездротового зв'язку з основною платою.
Самі проводки захищені пластиковою кришкою. Її знімаємо за допомогою пінцета.
Від'єднуємо самі контакти, і тепер можна повністю зняти нижній шлейф.
Ремонт Apple iPad закінчений!
Тепер, коли ми демонтували несправну деталь, ставимо нову. Робиться це в зворотному порядку. При цьому потрібно врахувати, що якщо хоча б один контакт буде погано приєднаний, то доведеться заново розбирати гаджет.
Проробивши всю роботу і закінчивши ремонт Айпада, можна знову насолодитися цим чудом техніки від фірми Еппл.
