Правильно підняти зруб при будівництві дерев'яного будинку - один з головних етапів і початок успіху. Для зрубу дуже важливий вибір кутового з'єднання і якісна рубка кутів. З'єднувати елементи дерев'яного будинку необхідно не тільки в кутах, а й в приляганнях стін, і по довжині, якщо потрібно виконати пряму ділянку більшої протяжності, ніж розмір пиломатеріалу.
Рубка кутів дерев'яного зрубу і зрубу з бруса різниться значно. Крім того, накопичений віковий досвід дерев'яного зодчества неможливо застосувати в повному обсязі до рубки стін з профільованого і клеєного бруса, до з'єднань міні-бруса і іншим новим видам дерев'яних будматеріалів.
Види рубки кутів для дерев'яного зрубу
Можна розділити на два основних види - з залишком і без залишку. А вже модифікацій існує величезна безліч, і тих, хто прийшов з давніх-давен, і більш сучасних, у багатьох країнах.
Рубка зрубу з колод із залишком
За матеріалом цей вид рубки більш витратний, так як вимагає на 30-50 см більше колоди по довжині, ніж при рубці без залишку. Кінці колод при цьому виходять на фасад будинку. Але спосіб рубки з залишком дає відмінну міцність і стійкість зрубу, крім того, кут виходить продуваються і не боїться ні дощу, ні снігу. Всіх цих переваг немає у зрубу, має кутові з'єднання, виконані способами без залишку, і потрібні додаткові хитрощі, щоб зробити кут без залишку тепліше.
Три основних види рубки з залишком стародавні і носять назви - рубка в обло, або в чашу, рубка в охлопьев і рубка в охряп.

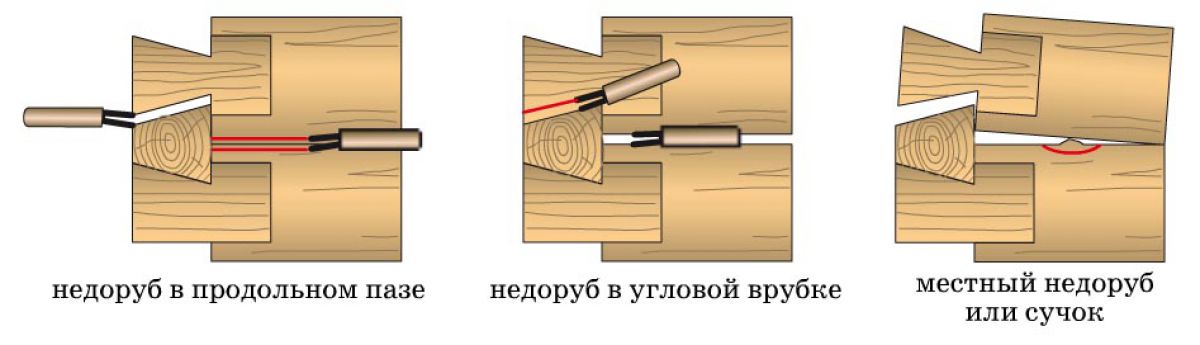

Найпростіше рубка в чашу, і цей спосіб дуже поширений. Під з'єднання робиться випив у вигляді чашки, за формою колоди, яке вкладається в цю чашку. Звичайно, до каліброваним, або оциліндрованої колодах це не відноситься, вони всі однакові, їх перетин незмінно по всій довжині. Але якщо будинок виконується в стилі дикий зруб, або робиться зруб для госпбудівлі, то підганяти паз під форму верхньої колоди потрібно.
На сьогоднішній день теслі користуються не тільки ручним інструментом, і чаша часто вже не вирубується сокирою, а випилюється бензопилою. Досвідчені майстри не вважають це нововведення хорошою ідеєю, через особливості волокнистої будови деревини. Сокира, долото та інші ручні інструменти при роботі закривають, забивають капіляри деревних волокон, і усушка колоди проходить рівномірніше, що не буде тріщин. Крім того, відкриті кінці капілярів, які виходять при вибірці пазів запив, є шляхом інфекції, фактором ризику розвитку грибка і цвілі.
Рубка в чашу (обло)
Виконується по колу, кожне наступне колода укладається в паз попереднього.
Кути і примикання дерев'яних стін способом із залишком називають: рубка впівдерева, рубка в заоваленной гребінь і рубка в курдюк.
Щоб компенсувати усадку і внутрішня напруга, а вінець зробити більш стійким, в колодах вибирають поздовжній паз, місячної або більш складної форми, званої фінський профіль. Цей паз при укладанні вінців конопатят мохом, джгутом, пеньком, льоном або іншими матеріалами для утеплення.
З'єднують колоди крім кутових кріплень ще і нагелями, щоб забезпечити зрубу жорсткість у вертикальній площині. Нагелі виготовляються з м'яких листяних порід деревини, кращими вважаються березові нагелі. Використання металевих штирів і обрізків арматури в якості нагелів не найкраща ідея, для якісного зрубу потрібні нагелі з дерева.
Найпростіший спосіб - впівдерева. У колоді зверху вибирають поздовжній паз, утеплюють його конопаткою. Цей паз надає кріпленню жорсткість. Кріплення нагелями при цьому виді рубки обов'язково.
Вид кріплення із залишком, званий заоваленной гребінь, передбачає вирубку поздовжнього паза не в верхній, а в нижній частині колоди, причому в денце чашки роблять невеликий овальний гребінь, який повинен повторювати форму паза верхньої колоди.
Найскладніший спосіб - з'єднання в курдюк, за назвою складної форми виступу, що виконується поперек чашки в поздовжньому напрямку щодо вінця. Виїмку внизу колоди роблять так, щоб її форма якнайкраще збіглася з курдюком колоди нижнього вінця.
Рубка в охлопьев
Схожий на з'єднання в чашу, але чаша вибирається не знизу, а у верхній частині колоди. Коли вінець збирають, накочуючи верхнє колоду на нижележащее, при з'єднанні чути характерний звук - бавовна, що дав назву способу рубки.
Рубка в охряп
Ще складніше, ніж описані раніше. І вгорі, і внизу колоди вибираються пази-виїмки складних форм. З'єднання виходить щільним, абсолютно продуваються, а кут міцним і теплим.
Рубка з колод без залишку
Всі колоди лежать рівно в площині стіни, кінці назовні не виходять. У наявності економія за матеріалом і геометрично правильний фасад, але це і все переваги. Теслі не поважають кут без залишку, вважається, що це холодний продувається кут, а вся економія на колодах йде на витрати, щоб утеплити кути. І по міцності кут без залишку поступається. Види з'єднань - найпоширеніше називається в лапу. Щоб зробити кут без залишку тепліше, доводиться виконувати пази і шипи найскладніших форм.

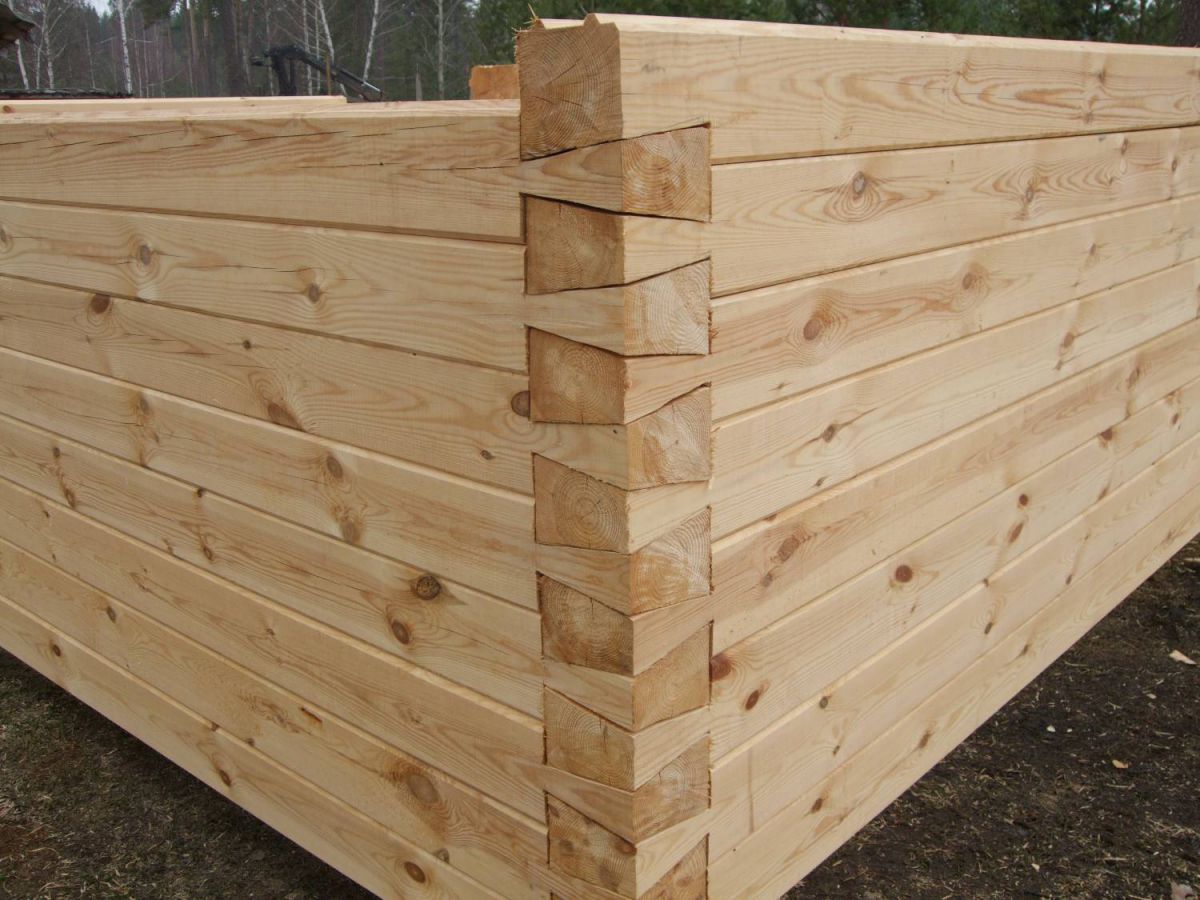

Описати форми обираних пазів і гребенів словами складно. З'єднання нагадує рубку в охряп, але торець колоди випиляний, кінця, виступає назовні, таким чином, немає. Щоб кут був міцніше, його закріплюють нагелями. Шип і паз мають особливу форму, ця вирубка носить назву - прісек. В результаті всіх зусиль виходить з'єднання кута, що володіє дуже слабкою стійкістю до вітру. Проблему вирішує ще більше ускладнення форми вирубки - його роблять не прямокутної форми, а трапецієподібної, клином. Називається такий вирубку ластівчин хвіст.
Для того, щоб зробити теплий і міцний зруб, застосовуючи рубку кутів без залишку, потрібно виконувати складні види пазів, робота дуже трудомістка і вимагає майстерності. Прості кути без залишку можуть застосовуватися тільки для неопалюваних будівель господарського призначення.
Види рубки кутів для зрубу з бруса
Основні види ті ж, що і для дерев'яного зрубу - залишком і без залишку. І все, сказане про недоліки рубки без залишку з колод, так само відноситься і до брусові зрубам. Крім того, у всіх випадках для якісного зрубу потрібен просушений матеріал. Кращий брус - клеєний, оскільки ламелі для його збірки проходять сушку в сушильних камерах. Будинок з клеєного бруса дає незначну усадку, і заселятися в нього можна відразу, а також виконувати обробку. Будинки з пиломатеріалу і колод природної вологості вимагають витримки для опади довгий час, від півроку до двох років, заходів по компенсації опади. Електропроводку та обробку зрубів потрібно робити з урахуванням постійної опади, причому висота стін буде змінюватися, в залежності від атмосферної температури і вологості, як в сторону зменшення, так і в бік збільшення.
Так само, як і при рубці з колод, вибирати пази, шипи і гребені простих форм переважно ручним інструментом (складні форми передбачають в основному ручну роботу або точну заводську обробку). Запили залишають капіляри деревини відкритими, і торці потрібно обробляти антисептиком не відкладаючи.
З'єднання бруса із залишком в чашу
Рубка в замок одностороннім пазом
Заводські домокомплекти часто виконують з цим видом паза, оскільки він простий, швидкий і ефективний. Профільований брус має перевагу в з'єднанні саме завдяки складному, розрахованому на герметичність і жорсткість профілю, і просте з'єднання одностороннім, або однорядковим пазом, в цьому випадку цілком виправдано. Але брус квадратного перетину природної вологості з'єднувати цим видом непрактично. Усадка дасть зазори і знизить жорсткість і теплозахист кута. Просушений брус не створить таких проблем, з'єднання буде теплим. Кріплення нагелями дасть кутовому з'єднанню достатню міцність.
Щоб з'єднати дві дошки способом одностороннього замкового паза, роблять у верхній частині одного бруса випив перпендикулярно поздовжньої осі бруса. Паз повинен бути однаковим по довжині і ширині, а товщина повинна становити ½ товщини бруса. Бруси укладають в замок.
Рубка в замок двостороннім пазом
Для цього виду з'єднання потрібно виконати два пропила, у верхній і нижній частинах бруса. Цей вид рубки вважається складним і вимагає майстерності. Пропили роблять на чверть висоти бруса, скол або тріщина може зіпсувати пиломатеріал. З'єднання дає продувається і жорсткий кут, при усадки зазори мінімальні. Крім того, бруси, скріплені цим способом, складають вінці, стійкі і по горизонталі, і по вертикалі. При будь-яких змінах тепло-вологісного режиму зрушення бруса і вінця практично неможливий.

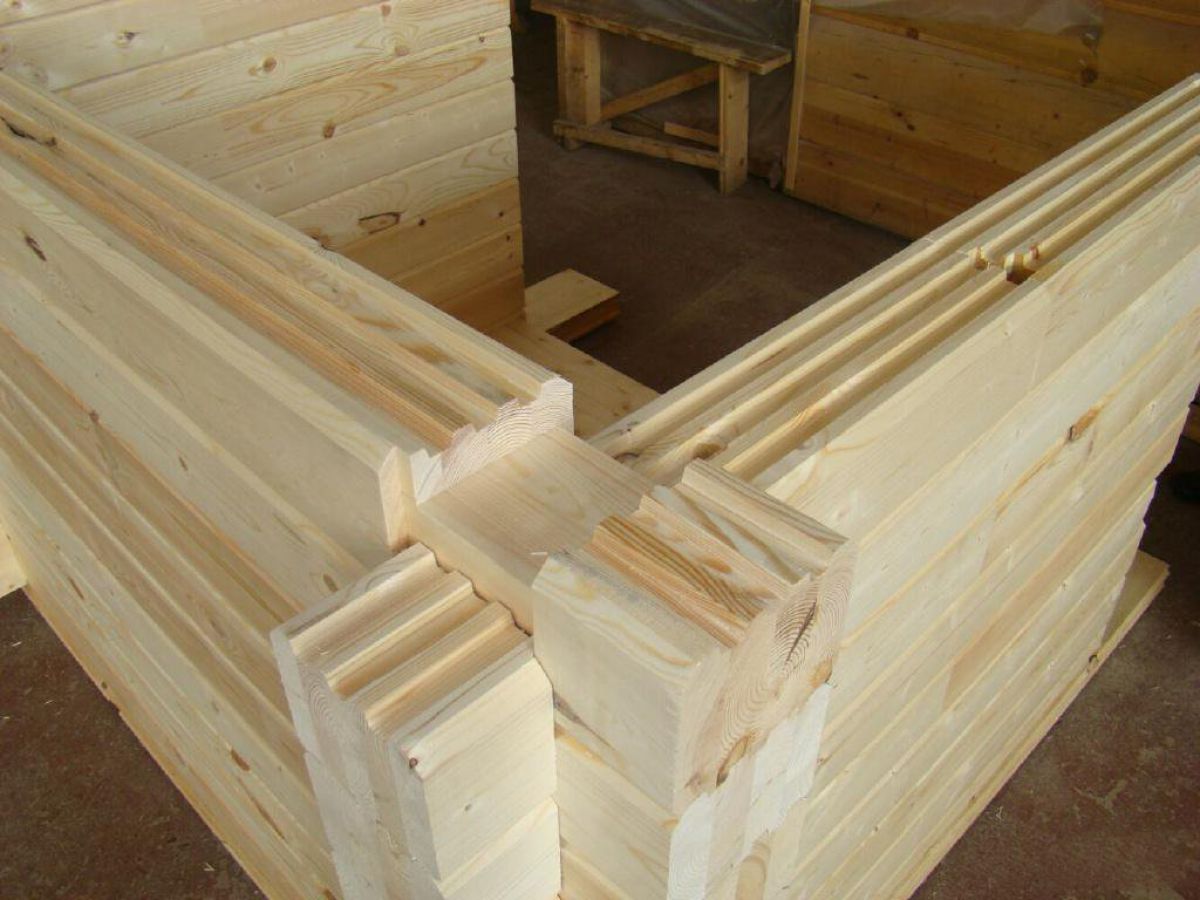

Рубка в замок чотиристороннім пазом
Дуже складний замковий паз, і виконують такий паз тільки досвідчені теслі. Пази вибирають з усіх чотирьох сторін бруса. В результаті точної підгонки вінець збирається як конструктор, а з'єднання дає стійкість і міцність зрубу. Продувність кута при цьому способі мінімальна.

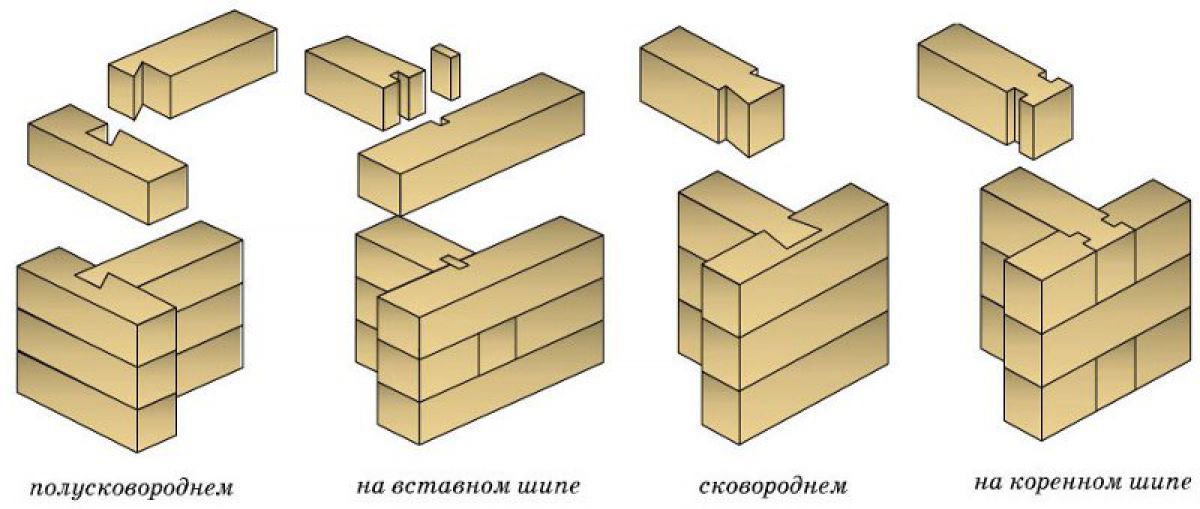

Рубка кутів з бруса способом без залишку
Найпростіше з'єднувати бруси встик. Стикуються бруси під прямим кутом і скріплюють скобами, сталевими пластинами з цвяхами, або нагелями. З'єднувати бруси таким способом можна швидко і просто, але не просто зробити такий кут щільним і рівним. Торці у стикуються брусів повинні бути ідеальними. Але навіть у досвідчених майстрів такий кут буде негерметичних і схильним до зсувів від навантажень, усадки і перепадів температури і вологості, це випливає з геометрії стику. Теслі кут встик не поважають, застосовується ця сполука для швидкого зведення неопалюваних господарських будівель.
Застосування додаткового шпоночно з'єднання вирішує проблему нещільного продувається стику. Багато що залежить від типу шпонки, вони можуть бути рівні і зубчасті, поздовжні, поперечні і клиновидні, так званий ластівчин хвіст. Останні самі трудомісткі і складні, але результат - не боїться холодного вітру міцний і щільний кут. З'єднання ущільнюється конопаткою, тому шпонку роблять трохи менше, ніж пази під неї, щоб отримати зазор для закладки утеплювача.

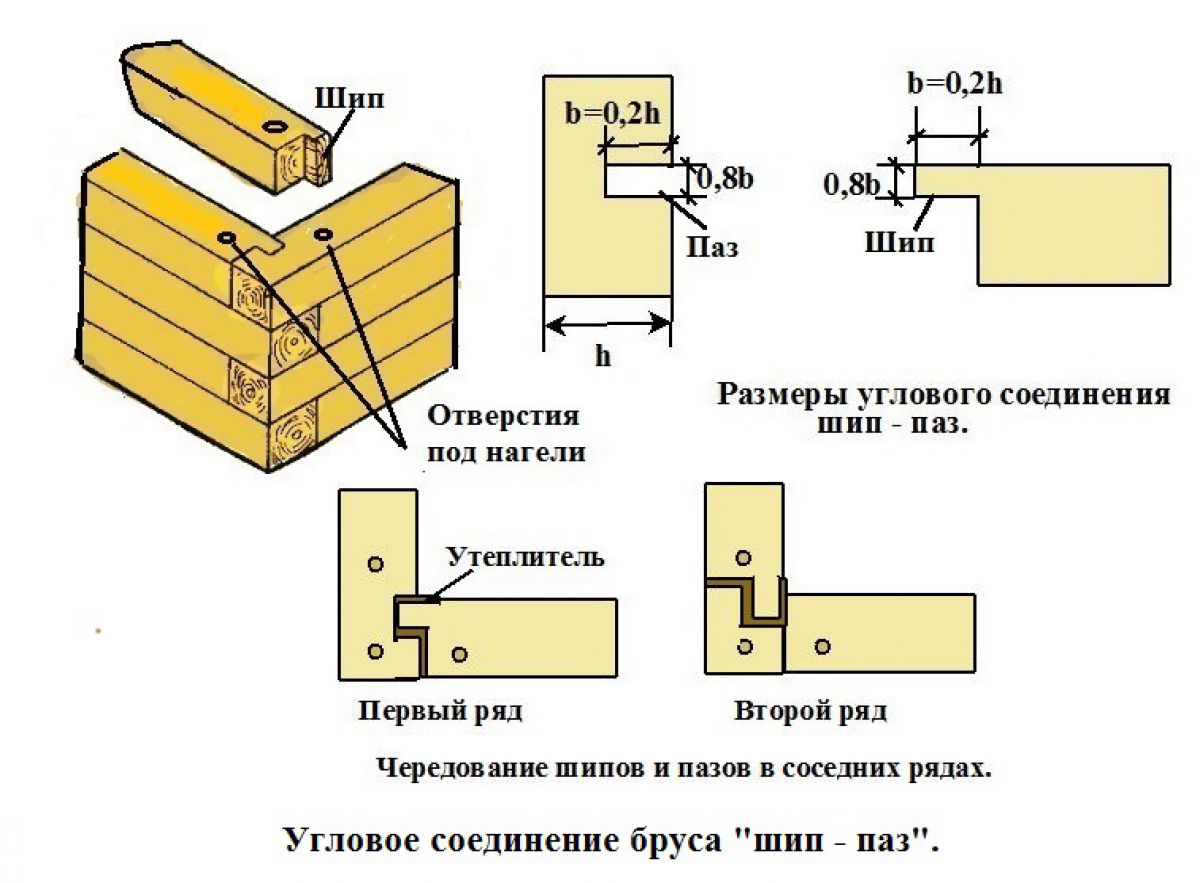

Наступний вид рубки, рубка в корінний шип, отримав назву теплий кут за відмінну теплозахист. Ефективний спосіб рубки з профільованого бруса. Один з брусів має шип, інший відповідний паз. Форм шіп- паз придумано багато, є дуже складні клиновидно - похилі. Щільність з'єднання досягається закладкою утеплювача з моху, джутових або лляних волокон, пеньки та ін. Додаткова установка Нагель забезпечує міцність і стійкість вінців і всієї конструкції зрубу.
Модифікація способу рубки в корінний шип полягає в тому, що і шип, і відповідний йому паз виконують у формі клина, або трапеції. Щоб кут вийшов щільним і виглядав естетично, підгонка повинна бути ідеальна. З практичної точки зору останній спосіб найбільш міцний і надійний, а також найтепліший з видів рубки без залишку.

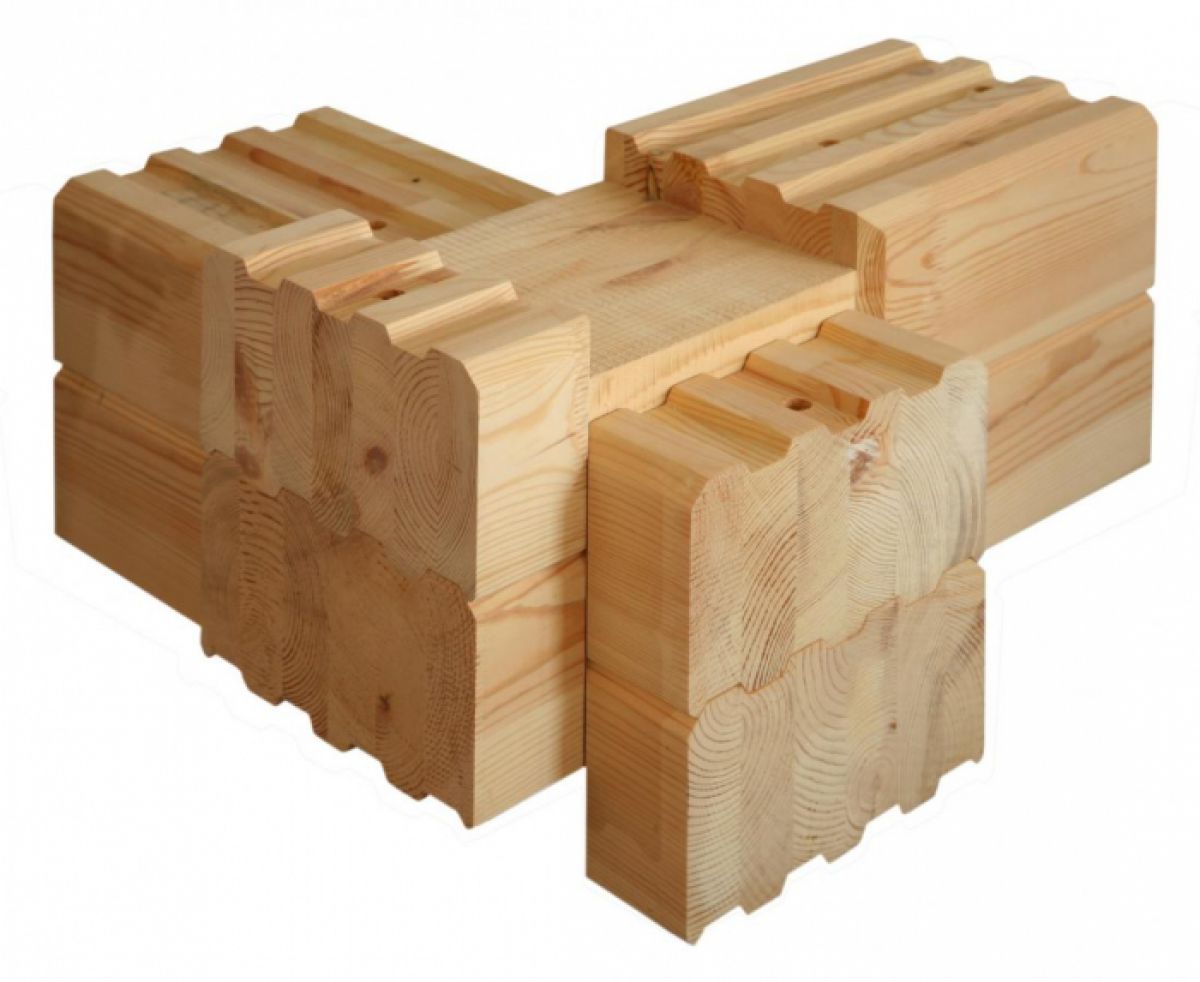

Внутрішні стіни будинку прилягають до зовнішніх як правило, під прямим кутом, хоча бувають винятки. Видів т-образних з'єднань також існує багато - замкового типу, на шипах і пазах різних форм.
