Котел на відпрацьовуванні своїми руками
У багатьох споживачів великий інтерес викликає використання відпрацьованого масла для опалення підсобних приміщень. Агрегат для спалювання відпрацювання можливо виготовити самостійно, без залучення фахівців, і цей захід не зажадає значних витрат.
Установки цього типу в своїй конструкції містять мінімальну кількість деталей, які можуть вийти з ладу. До того ж, саме паливо коштує значно дешевше більшості енергоносіїв.
Використання агрегату цього типу дозволяє вирішити відразу дві проблеми - утилізувати відпрацьоване масло і отримати джерело тепла по вкрай низькою ціною.
Саморобний котел на відпрацьованому маслі є прекрасним варіантом обігріву гаражів, автосервісів, лазень, складів, розташованих далеко від газової магістралі.
Конструкційні та експлуатаційні особливості агрегатів на маслоотработке
Відпрацьоване машинне масло, в порівнянні з дизельним паливом, має більш високу теплотворну здатність, що необхідно враховувати, виготовляючи саморобні котли на відпрацьованому маслі. Фахівці в таких агрегатах рекомендують використовувати чавунні теплообмінники, оскільки вони більш масивні і можуть витримувати високі температури без впливу на збереження. До того ж корозійні процеси в чавунних теплообменниках протікають повільніше, ніж в сталевих пристроях.
Увага! Експлуатаційний термін кожного механізму визначається найслабшою ланкою. У агрегатів на відпрацюванні їх два - теплообмінник і пальник. Теплообмінник має схильність до утворення накипу, а пальник - до появи окалини. Тому саме ці вузли потребують догляду та обслуговування.
Конструкція агрегату на відпрацюванні включає дві камери. У першій (камері примусового випаровування) відбувається підготовка паливної суміші. Підготовлений склад спалюється в камері загального згоряння. Горюча суміш в неї надходить за допомогою вбудованого вентилятора.
Опалювальна установка на відпрацюванні своїми руками: необхідні матеріали для її виготовлення
Опалювальний апарат на відпрацюванні саморобний виготовляється з використанням наступного обладнання і деталей:
- двох насосів - циркуляційного і для подачі палива;

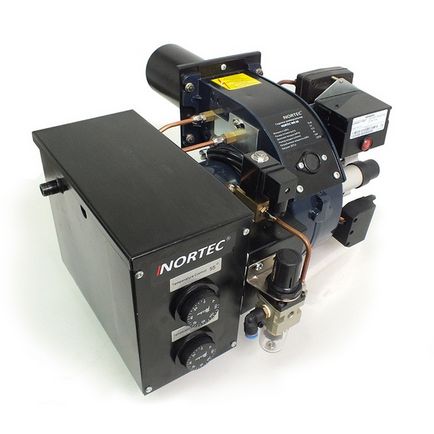

- спеціального пальника;
- повітряного компресора;
- готового котла, оснащеного розширювальним баком;
- відрізків труб для магістралей;
- маслостойкостью шланга для подачі масла з паливного бака в камеру примусового випаровування.

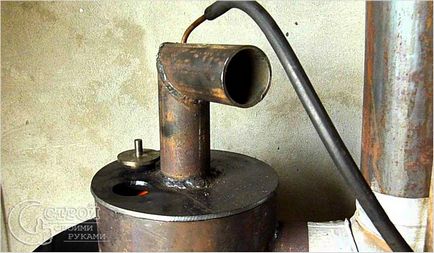

Для виготовлення камери примусового випаровування використовують відрізок товстостінної труби, здатної витримувати температуру до 400 0 С. У центрі камери розташовують трубку невеликого діаметра, в яку за допомогою вентилятора подається повітря. Масла, збагачені повітрям, спалюються в робочій камері. При їх згорянні нагрівається теплоносій, циркулює по трубах.
Для якісного виготовлення агрегату на відпрацьованому маслі необхідний досить потужний зварювальний апарат та вміння працювати з ним.
Нижче представлені креслення на агрегат на відпрацьованому маслі.
Забезпечення крапельної подачі палива в опалювальний агрегат
Однією з важливих задач при виготовленні саморобного теплогенератора є пристрій крапельної подачі палива. Цей захід ускладнюється підвищеною чутливістю механізму до наявності твердих домішок в паливі. Для вирішення проблеми на нижній кінець паливозабірні шланга встановлюють автомобільний фільтр для повної фільтрації.
Увага! Фільтр для часткової фільтрації в даному випадку застосовувати не можна.
Фільтр необхідно міняти з періодичністю один раз на місяць.
Як масляного насоса можна використовувати бензонасос високого тиску від автомобіля Волга ГАЗ 3102-401.
Саморобні котли опалення на відпрацьовуванні можуть забезпечувати потужність від 5 до 10 кВт. Цього достатньо для швидкого прогрівання приміщення площею близько 40 м 2.
