Установка конькового прогону на фронтони стін

Обов'язкова умова установки наслонних крокв - забезпечення їх верхній частині опорою. У односхилим дахах це питання вирішується просто: стіни будуються різної висоти, на них укладаються мауерлатного балки, на які в свою чергу настеляються крокви.

У двосхилим даху можна поступити, також: вибудувати внутрішню стіну на необхідну висоту і укласти на неї мауерлат. Потім на низькі зовнішні і високу внутрішню стіни розкласти крокви. Однак це рішення обмежує варіанти планувань горищного приміщення, яке все частіше використовують як мансарду. Та й для звичайних горищних дахів, цей варіант не вигідний, тому що вимагає значних фінансових витрат на зведення високої внутрішньої капітальної стіни. Тому на горищі внутрішню стіну замінюють горизонтальній балкою встановленої на підпорах або опертої на протистоять один одному фронтони стін.

Горизонтальну балку, покладену на даху, називають прогоном.

Коньковий прогін Прогін - конструктивний елемент будівлі, горизонтально розташована балка. Прогін опирається на несучі конструкції споруди (стіни, колони, пілони), підтримує інші балки і покрівлю будівлі. Може виготовлятися з металу, залізобетону або дерева. Металеві прогони можуть бути суцільними або гратчастими. Дерев'яні прогони бувають суцільними, або можуть мати замкнутий або відкрите поперечний переріз.

У конструкції покрівельної даху прогони поділяються на три типи: коньковий прогін, бічні прогони і мауерлат. На коньковий прогін опирається верхня частина даху (коник). Бічні прогони розташовані між коником і підставою даху, вони служать для додаткової підтримки крокв. Мауерлат розташований біля основи крокв, він покладений зверху по периметру зовнішньої стіни.

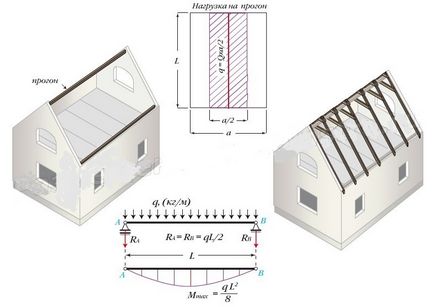

Прогін Сама назва: прогін. говорить про те, що ця балка «прокинути» від стіни до стіни, хоча насправді, наприклад, в вальмових дахах він може бути коротше. Найпростіше конструкторське рішення по установці конькового прогону, це укласти потужну балку на фронтони стін без будь-яких додаткових підпірок.

Балка - це конструктивний елемент, який представляє собою горизонтальний або похилий брус, що працює переважно на вигин. На практиці, як правило, горизонтально розташована балка сприймає вертикальну поперечну вагове навантаження, але в окремих випадках необхідно враховувати вплив і ймовірних горизонтальних поперечних сил (наприклад, вітрове навантаження або при обліку можливого землетрусу). Навантажена балка, в свою чергу, впливає на опори, якими можуть бути колони, підвіси, стіни або інші балки (перекладини). Потім навантаження передається далі і в підсумку, в більшості випадків, сприймається конструктивними елементами, що працюють на стиск, - опорами. Окремо можна виділити випадок ферменной конструкції, в якій стрижні покояться на горизонтальній балці.

Характеристики міцності якості балки залежать від декількох її характеристик:

площа і форма її поперечного перерізу;

спосіб її закріплення.

Опорою для конькового прогону служать внутрішні стіни, що є несучими, при цьому між стінами і стійками необхідний лежень (рис. 4) елемент, вироблений з колод або брусів, також може використовуватися прошарок, яку роблять з дощок або бруса.

При великій довжині прольотів необхідно посилити міцність конструкції, для чого застосовують підкоси. монтовані між гребеневим прогоном і стійками (рис. 5) тоді слід жорстко поєднувати кроквяні ноги з мауерлатом (внизу) і з прогоном (вгорі). Як кріплять елементів використовуються куточки, скоби, накладки та інші.

Рис.5. Кріплення підкосів.

Якщо конструкція крокв «висить» - коньковий брус не виконує для них функцію опори. Щоб збільшити міцність і жорсткість системи, використовують (бабку), що об'єднує крокви і затяжку, а сама кроквяна система спирається на мауерлат.

Рис.6 Стойка (бабка).

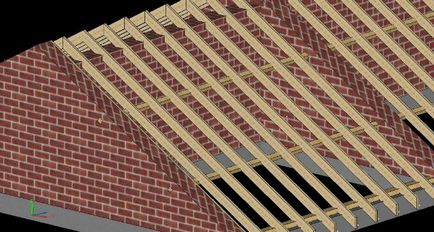

Мал. 7 Приклад установки конькового прогону, без додаткових опор, на стіни мансарди.

У будівлях з великими розмірами прогони виходять довгими і важкими, швидше за все, їх доведеться монтувати підйомним краном. Для виготовлення прогону знайти рівний брус з цільного дерева довжиною понад 6 м досить проблематично, тому для цих цілей краще використовувати клеєну балку або колоду. У будь-якому випадку, кінці прогонів, замуровували в стіни фронтонів, потрібно обробити антисептиками і загорнути в рулонний гідроізоляційний матеріал.

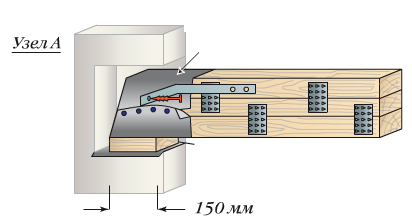

Рис.8 Прогон в стіні

Торці цілісно - дерев'яних балок скошують під кутом приблизно 60 ° і залишають відкритими, в ніші вони не повинні упиратися в матеріал стіни (рис. 8). Скошування кінця балки збільшує площу торця і сприяє кращому влагообмену всієї балки. Якщо прогін проходить крізь стіну, то в місці обпирання на стіну, його теж обмотують гідроізоляційним матеріалом.

Балки пропускають крізь стіни з архітектурних міркувань потім, щоб забезпечити звис покрівлі над фронтонами, хоча його можна досягти і виносом за стіну обрешітки. Прогони, пропущені через стіну утворюють розвантажують консолі. Навантаження давить на консолі намагається вигнути прогін вгору, а навантаження діє на прольоті - вниз. Таким чином, загальний прогин прогону в середині прольоту стає менше.
