Керівництво по монтажу патч-панелі категорії 6

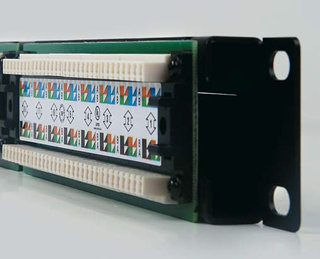

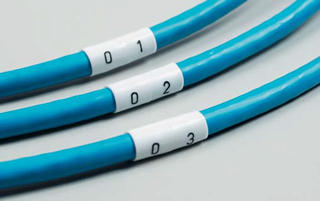

2. Нанесіть цифрові позначення на кабель за допомогою маркерів. В даному випадку використовувалися круглі пластикові маркери. Круглі маркери повинні відповідати діаметру.

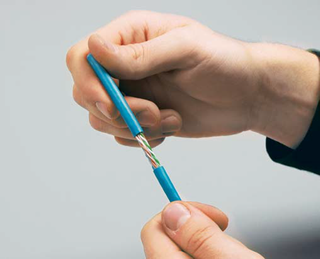

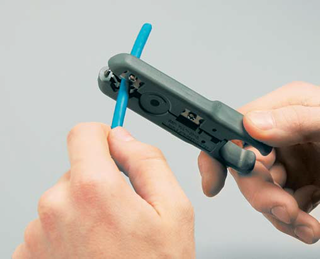

3. Виконайте кільцеву підрізування оболонки кабелю для зняття верхньої ізоляції. Для цього інструментом необхідно зробити один повний оборот навколо кабелю.

4. Зніміть підрізати частину верхньої оболонки кабелю. Слід видалити лише таку кількість оболонки, яке потрібно для зручності оконцовкі (приблизно 50 мм).

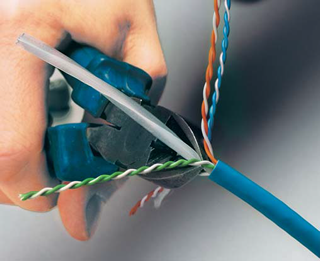

6. Заведіть підготовлений кабель на IDC модуль патч-панелі. Оскільки для монтажу кабелю застосовується метод «контакту зі зміщенням ізоляції» (IDC), не потрібно зачищати ізоляцію жив.

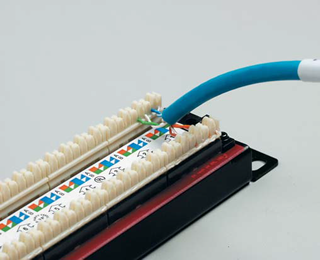

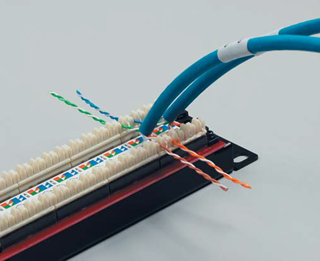

7. Розкладіть кручені пари, орієнтуючись по кольоровому маркуванню на патч-панелі, відповідно до вибраного варіанта T568A або T568B.

8. На малюнку видно, як розкладені кручені пари на IDC модулях патч-панелі відповідно до кольоровим маркуванням. Дуже важливо зберегти цілісність свити пар.

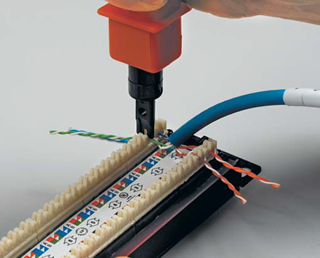

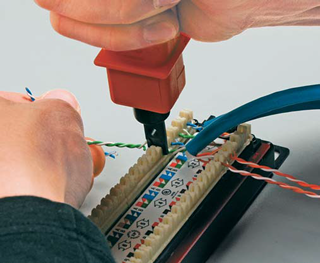

9. Переведіть кабель в робоче положення за допомогою спеціального інструменту. Щоб вшити провідники в IDC модуль, необхідно до упору натиснути на них інструментом.

10. Перший кабель, змонтований на IDC модуль патч-панелі. Якщо в пристрій для закладення кручений пари не вбудований ніж для обрізки жив, то кінці провідників слід зрізати іншим інструментом.

11. Повторіть кроки 3 - 6 для підготовки наступного кабелю.

12. Ніж IDC модуля прорізає ізоляцію і врізається в метал жили, що гарантує надійний контакт. Використовувався пристрій для закладення кручений пари з ударним ефектом.

13. Таким же чином підготуйте і змонтуйте всі кабелі. Для зручності монтажу модулі на задній стороні панелі розташовані групами по 8 портів.

14. Вид повністю змонтованої патч-панелі без заднього органайзера.

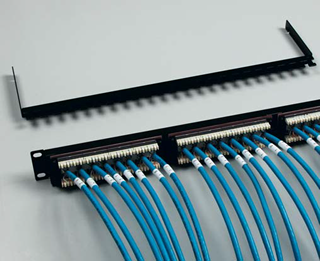

15. Встановіть на патч-панель задній органайзер кабелю. Задній органайзер запобігає механічне напруження кабелю і забезпечує належний радіус вигину.

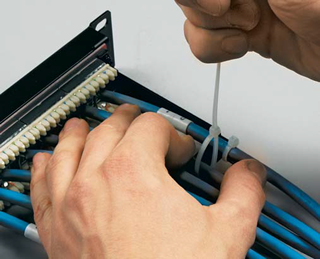

16. Закріпіть кожен кабель на задньому органайзере пластиковими стяжками.

17. Стяжки забезпечують надійну механічну фіксацію кабелю на задньому органайзере. Монтаж стяжки здійснюється спеціальним інструментом, виконаним у вигляді пістолета.

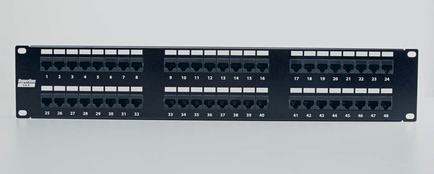

18. Патч-панель після завершення процесу монтажу. На фото видно, що контакти патч-панелі розташовані групами по 8 портів.

19. Вид патч-панелі збоку. Примітка: місце розташування маркерів на кабелі може варіюватися в межах 50 см від IDC модуля.

20. Акуратно згрупуйте всі кабелі і закріпіть пластиковими стяжками. Коли кабелі жгутіруются, зверніть увагу на те, щоб вони не були занадто перетягнуті.

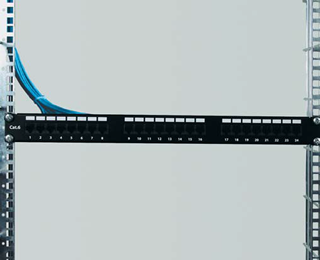

21. Патч-панель в робочому положенні, встановлена ​​в 19-дюймову стійку. Можна жгутіровать кабелі як в одну сторону (на фото), так і в різні боки.
