Каналізаційна насосна станція

Попередня ◈ Наступна

При необхідності відведення промислових або водоканалізаційних стоків слід встановлювати каналізаційну насосну станцію. Рекомендації по вибору і монтажу каналізаційної насосної станції розглянемо в даній статті.

Зміст:

Загальне поняття про каналізаційної насосної станції

Основним призначенням каналізаційної насосної станції є відведення каналізаційних вод стокового або господарсько-побутових призначення. По конструкції виділяють каналізаційні насосні станції прості, середні і складні.

Каналізаційна насосна станція складається з герметичної ємності до якої підключений фекальний насос. Головною функцією насоса є перекачування каналізаційних відходів в іншу каналізаційну станцію або в місця переробки.

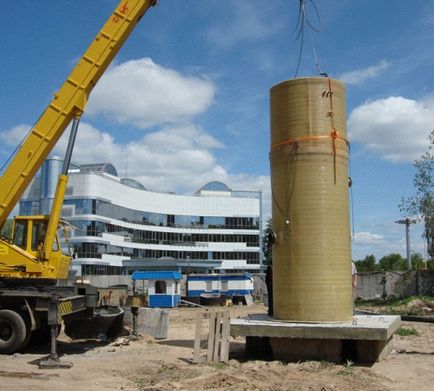

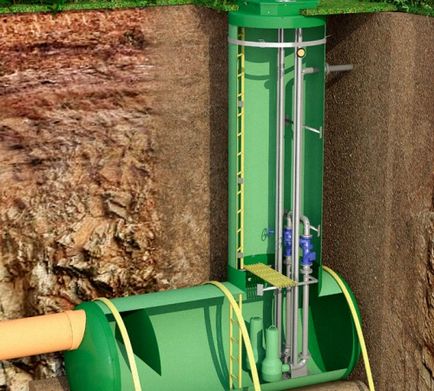

Каналізаційна насосна станція фото:

Каналізаційна станція складається з:

поліпропіленової ємності;
заглибних насосів;
трубопроводів;
напірних і відвідних патрубків;
системи автоматизації;
системи вентиляції.

Додатково можлива установка:

подвійного посиленого дна;
теплоізоляції;
зворотних клапанів;
засувок;
площадки обслуговування;
щита управління;
запирающего люка;
датчика управління;
вибір матеріалу корпусу.

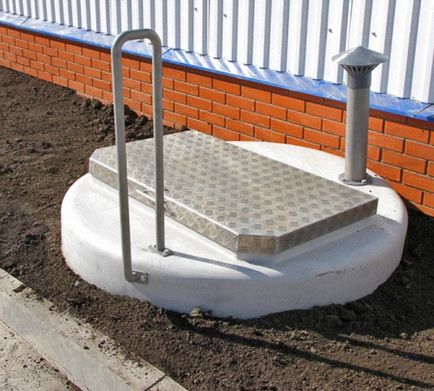

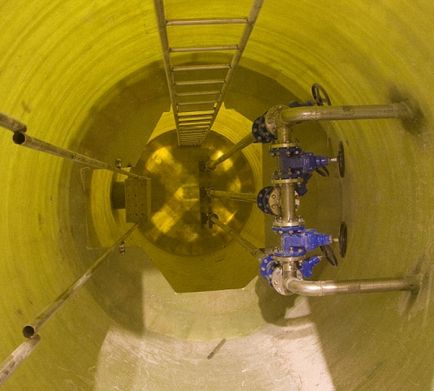

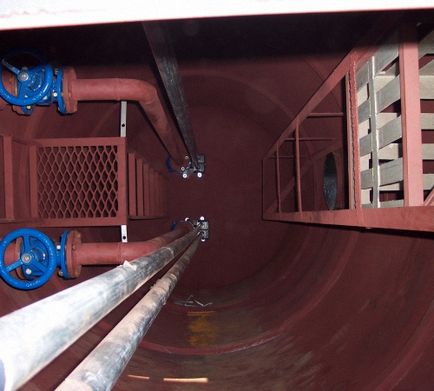

Для обслуговування КНС встановлюють сходи і облаштовують майданчик всередині резервуара. Люки, призначені для закриття склянок станції, щоб захистити навколишнє середовище від запаху.

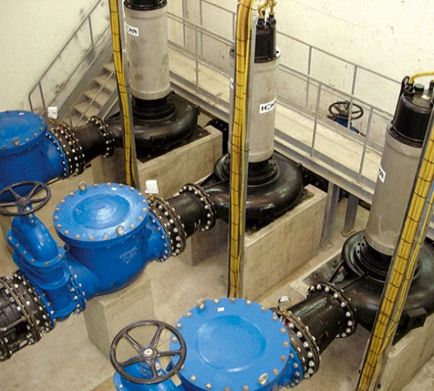

Принцип роботи КНС полягає в тому, що каналізаційні води надходять в КНС через трубопровід і потрапляють до насосів. На трубах встановлені лічильники води, які запобігають повернення стічних вод в систему. Через насоси стоки перекачуються на обробку.

Основні функції та різновиди КНС

Головною функцією каналізаційної станції є примусове перекачування стічних і каналізаційних вод.

Якщо складні рельєфні ділянки не дозволяють обладнати самопливний слив, щоб не встановлювати глибокі колектори, краще придбати каналізаційну насосну станцію.

Відповідно до рідиною, що перекачується виділяють:

каналізаційні насосні станції продуктивних стоків;
каналізаційні насосні станції господарсько-побутового стоку;
КНС зливового стоку;
КНС осадового стоку.

Відповідно до сферою застосування виділяють:

каналізаційні насосні станції для будинку;
каналізаційні станції промислового типу.

Відповідно до потужності каналізаційні насосні станції розділяють:

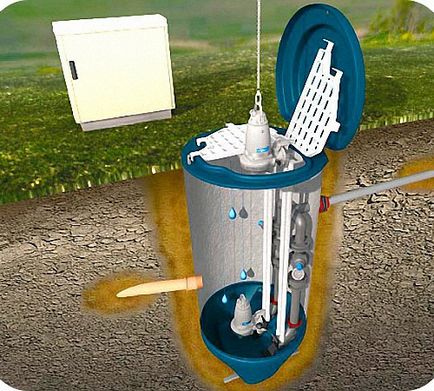

1. Міні-каналізаційні станції - це невелика герметична ємність, підключена до унітазу, прямо в туалеті або у ванні. Такі каналізаційні насосні станції виробляють в різних формах, колірних і дизайнерських рішеннях. У комплектацію міні-каналізаційної насосної станції входить насос фекально-погружного типу, який оснащений ріжучими механізмами. Потужність насоса не більше 400 Вт.

2. Великою популярністю користуються середні каналізаційні насосні станції, які відрізняються широким спектром моделей. Така станція включає полімерний бак, який встановлюють в землю, і насос. Сфера застосування середніх каналізаційних станцій як побутова, так і промислова. У побутовій сфері застосовується один або два насоси, а в промисловій - тільки два. Насоси використовуються різноманітні: від моделей з елементами, які здійснюють багатоканальні ріжучі операції з переробки стоків, до закритих одноканальних робочих коліс. У промислових каналізаційних насосних станціях не встановлюють перший тип насосів, тому що ріжучі моделі мають нестійкістю до каменів або іншим міцним предметів. Якщо твердий предмет потрапляє на ножі ріжучого механізму - насос відразу ламається. Це істотний недолік даного виду насоса.

3. Великі каналізаційні насосні станції використовуються в міських системах каналізації і стоку. У великих системах встановлюють найпотужніші насоси з багатоканального типу з наявністю робочих коліс. Насоси з наявністю ріжучого механізму в великих станціях не використовують.

Поради щодо вибору каналізаційної насосної станції

При виборі каналізаційної насосної станції слід врахувати:

глибину залягання підводить системи;
тип і кількість рідини, яку слід перекачувати;
різновиди насосів;
спосіб управління КНС;
матеріали, з яких виготовлена КНС;
діаметр корпусу каналізаційної насосної станції;
потужність КНС.

Каналізаційні насосні станції виготовляють з поліпропілену, армованого скловолокна та поліетилену. Дані матеріали забезпечують захист станції від корозії та інших зовнішніх впливів.

Зверніть увагу на внутрішні деталі КНС, краще якщо вони виготовлені з нержавіючої сталі. У сейсмонебезпечних областях потрібно встановлювати каналізаційні насосні станції з надміцним корпусом. У північних регіонах необхідно проводити додаткове утеплення КНС.

Подбайте про встановлення на насос датчиків вібрації і протікання.

Наявність автоматичної системи контролю дозволить регулювати роботу насоса і організовує безперебійну роботу станції.

Огляд виробників каналізаційних насосних станцій

Каналізаційну насосну станцію купити можливо в спеціалізованих магазинах або замовити безпосередньо у розробника.

Розглянемо основних виробників каналізаційних насосних станцій:

1. Каналізаційні насосні станції Grundfos (Данія) - лідер на ринку продажів КНС.

Міні каналізаційні насосні станції характеристики:

мінімальне техобслуговування;
легкість використання;
наявність подрібнювачів в насосі;
строк експлуатації близько 50 років;
виготовлення під замовлення.

Технічні особливості Grundfos Integra:

наявність пневмоцилиндров, які забезпечують герметичність установки;
жорсткість конструкції;
суха установка насоса;
система об'єднує два колодязя: сухий і мокрий;
додаткова теплоізоляція;
міцний резервуар з ниток скловолокна;
можливість додаткового обігріву приміщення;
висота станції від 4,5 до 12 м.

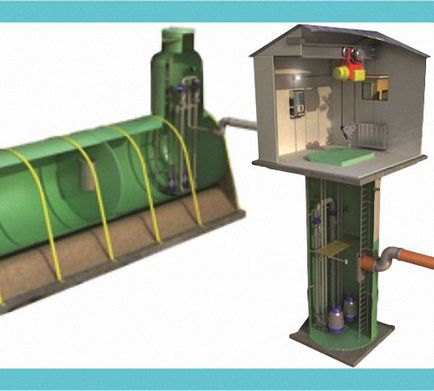

Технічні особливості Grundfos з "мокрим колодязем":

автоматична муфта, розташована вертикально;
можливість вбудованої майданчики технічного обслуговування;
висота резервуара до 12 м;
обсяг трубопроводу від 10 до 30 см.

Каналізаційної насосної станції ціна залежить від розміру, потужності і додаткового обладнання.

Додаткова комплектація КНС Grundfos включає:

ущільнювальні манжети входу в ємність;
датчики, які контролюють рівень стоку;
напірні перехідники конусоподібної форми;
потокоутворювачі;
вбудовані сходи;
додаткова теплоізоляція;
кошикоподібний решітки.

Каналізаційна насосна станція комплектна Grundfos JEF, особливості:

максимальна висота: 12 м;
застосування: каналізація, відведення побутових, дощових вод;
особливості: легкий монтаж, індивідуальний підбір системи і комплектуючих, можливість у використанні шести різних насосів.

2. Каналізаційна насосна станція Pedrollo SAR (Італія) - станція автоматичного типу, з датчиками роботи насоса і контролю рівня вібрації.

сільськогосподарські території;
побутова сфера;
комунальне господарство;
промисловість.

Технічні особливості побутової каналізаційної насосної станції Pedrollo SAR40:

використання: відведення каналізаційних стоків в приватних будинках малого або середнього виду;
місткість: 40 л;
мінімальна потужність: 0,25 кВт;
максимальна вироблення: 160 л за одну хвилину;
максимальна висота: 750 см;
комплект КНС складається з поліетиленового резервуара, електронасоса, п'ятиметрового кабелю, зворотного клапана;
вартість: 500 $.

3. Каналізаційна насосна станція Sanicubic 2 Classic (Франція) - перекачує стічні води в центральну каналізацію.

потужність максимального напору: 11000 см;
потужність: 15 кВт;
вироблення: 20 м³ за годину;
гарантія: один рік;
особливості: дві швидкості регулювання викачування,
ширина-висота-довжина: 49,1-40,8-55,7 см;
вартість 4100 $.

4. Каналізаційна насосна станція Homa Saniflux (Німеччина) - запобігає затоплення санвузлів в будівлях, які знаходяться нижче каналізаційного трубопроводу.

комплектація: ємність, насос, двигун, блок управління;
обсяг - 15 л;
маса: 8 кг;
матеріали: пластиковий резервуар, комбінація пластика з склопластиком при виготовленні насоса, корпус і внутрішнє наповнення насоса виготовлено з нержавіючої сталі;
вартість: 18000 $.

5. Каналізаційна насосна станція Альта (Росія) - призначена для перекачування і відведення каналізаційних вод.

Переваги каналізаційної насосної станції типовий:

корпус - поліпропіленовий;

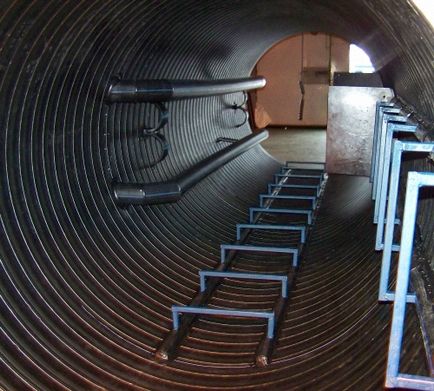

особливості: додаткові ребра, що покращують жорсткість, сходи, решетчастая кошик для сміття;
маса корпусу: від 70 до 350 кг;
вартість: залежно від індивідуальних особливостей місцевості та додаткової комплектації.

Проект каналізаційної насосної станції

Для твору розрахунку КНС слід виконати ряд дій:

1. Визначте витрату води. Шляхом розрахунку мінімального, максимального і середнього витрати води.

2. Визначте натиск насоса, шляхом підсумовування висоти підйому напору з втратами нагрівального трубопроводу і втратами повітря.

3. Встановіть графік, який відобразить загальну роботу КНС. Функціональний розрахунок повинен перевищувати найбільшу суму звичайного розрахунку.

4. Проаналізуйте роботу насоса при виникненні екстремальних умов.

5. Визначте обсяг прийомних ємностей.

Установка каналізаційної насосної станції

Перед монтажем каналізаційної насосної станції слід встановити підставу, у вигляді бетонної плити, мінімальна товщина якої становить 30 см.

Корпус каналізаційної станції кріпиться до плити цанговими анкерами.

Інструкція по установці КНС:

1. Підготуйте котлован. У разі виходу підземних вод встановіть на підставі котловану бетонний фундамент.

2. Встановіть станцію на фундамент. Просвердлите отвори в плиті і встановіть анкерні кріплення.

3. Засипте станцію грунтом.

Переваги установки каналізаційної насосної станції:

збереження корисної житлової області;
економія електрики;

автоматизований процес;
необхідність в невеликій кількості персоналу для здійснення обслуговування;
низький рівень вібрації і шуму;
мобільність і легка установка;
нешкідливість для навколишнього середовища;
використання в різних кліматичних зонах.
