Як зробити потужну wi-fi антену своїми руками
Коли ви живете у великій квартирі або будинку з величезною старанною територією то було б непогано щоб Wi-Fi ловив всюди, але не завжди потужності Wi-Fi роутера на це вистачить. Пропоную, в цілях економії, зробити своїми руками саморобну Wi-Fi антену, з потужністю приблизно 8dB
Зробимо ми її дуже легко використовуючи підручні матеріали, основне що треба врахувати відстань від відбивної поверхні CD до "мідних очок" буде рівно 15мм.
Хід робіт по виготовленню своїми руками Wi-Fi антени

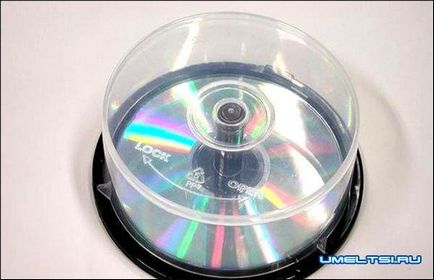

1. Візьмемо звичайну коробку з CD дисків на 25 штук.
2. Відпилюємо стрижень залишивши шматочок 18 мм.

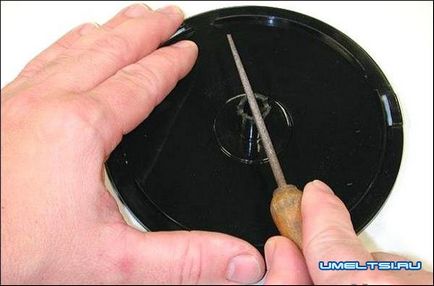

3. Напилком на стрижні робимо для кріплення надрізи (шліци).
4. Ось що у вас в підсумку маємо отримати.
5. Робимо подвійний ромб використовуючи для цього мідний дріт діаметром 2,5 мм.
Найважче це зробити ромб для Wi-Fi антену, але давайте все в порядку черги.
1. Для того щоб зробити подвійний ромб, нам потрібно приблизно 25-30 см мідного дроту перетином 2,5 кв / мм.
2. Зачищаємо кабель з мідним дротом потім згинаємо її в ромб з відстанню між серединним
3 Дріт згинаємо старого по заданому відстані 30-31 мм.
4. По закінченню у нас повинен вийде подвійний ромб. Для більшої впевненості краще ще раз перевірити ще раз всі розміри, щоб вони співпали.
5. ЗАЛУДІТЬ місце де буде кріпиться кабель.

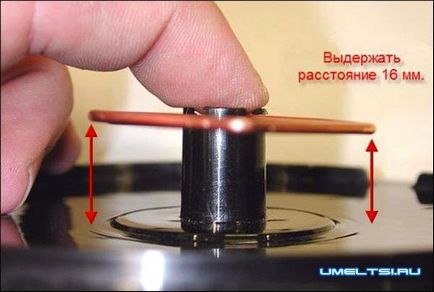

6. Збираємо подвійний ромб і кріпимо на шпиндель, не забуваємо, що відстань від контуру до дна повинна відповідати 16 мм.
7. Виробляємо пайку кабелю.
8. Приклеюємо компакт диск на дно за допомогою клейового силіконового пістолета-он буде відображати сигнал.
9. За допомогою того ж пістолета фіксуємо ромб на шпинделі.
10. Так само фіксуємо кабель вивів його з тильного боку коробочки.
11. До Wi-Fi роутера підключіть антену, наприклад роутер D-Link 900AP.В середині розміщена антена з картою PCMCIA.
Хто більш досвідчений, той зможе отпаять штатну антену і замість неї поставити нову, але робити це треба дуже обережно.
Хто в чомусь сумнівається, антену можна підключити через роз'єм SМА.
Готово. Потужність саморобної Wi-Fi антени, незважаючи на уявну простоту, може вас здивувати.
