Як зробити арматурний каркас для фундаменту своїми руками
Тільки в ідеальних умовах для будівництва, які в принципі не актуальні в 99% випадків, зведення фундаменту не передбачає його армування. Арматурний каркас для фундаменту - те ж саме, що скелет для людини. Тільки спільна робота металу і бетону може гарантувати високу міцність фундаменту, його адекватну реакцію на будь-який вплив з боку грунту. І незважаючи на те, що ціна арматури часом досягає немислимих значень - без неї в індивідуальному будівництві просто не обійтися. Причому, навіть з огляду на трудомісткість виготовлення каркаса, його цілком можна зробити своїми руками.
Роль арматурного каркаса
Вище ми порівняли арматурний каркас зі скелетом. Однак металева складова фундаменту служить не тільки в якості каркаса: арматурні прути необхідні для того, щоб сприймати навантаження, що розтягують і деформації, з якими фізично не може впоратися чистий бетон (його робота - протидія стисненню). При виготовленні арматурного каркаса для фундаменту використовують сталеві стрижні з гладкою і ребристою поверхнею різного діаметру. Перші зазвичай мають діаметр 6-8 мм і служать в якості елементів, що формують просторову структуру каркаса, укладаються поперек основним стержнів або вертикально. Другі, в залежності від навантажень на фундамент і якісних показників грунту основи під ним, укладаються горизонтально, мають більший діаметр (10, 12, 14, 16 мм ...), ребристу поверхню, завдяки якій забезпечується максимальне зчеплення з бетоном. Вони служать для безпосереднього сприйняття нерівномірних деформацій. З огляду на те, що зони розтягування фундаменту виникають на його поверхні, відповідальні елементи каркаса мають у своєму розпорядженні як можна ближче до неї (в 30-50 мм). Такий підхід одночасно забезпечує наявність захисного шару бетону, що запобігає корозії металу, а також оптимальні умови для роботи арматурних стержнів.
Види арматурних каркасів для різних типів фундаментів

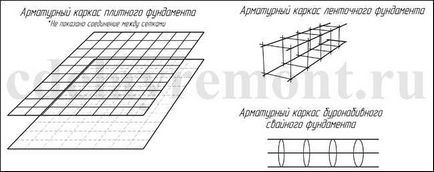

Незважаючи на те, що функція арматурного скелета для будь-якого залізобетонного підстави одна і та ж, конструкції таких каркасів розрізняються для окремих типів фундаментів. Так, для стрічкового монолітного фундаменту зазвичай передбачають каркас в два пояси, з'єднаних між собою поперечною арматурою, плитний фундамент підсилюють арматурної сіткою, а пальові буронабивні опори - вертикально орієнтованими прутами. Арматурністрижні зливаються воєдино спеціальної дротом. Про те, як в'язати арматуру для фундаменту. ми поговоримо в іншій статті. В окремих випадках допускається використовувати зварювання, але в індивідуальному будівництві все ж рекомендується саме нежесткая зчіпка за допомогою дроту. Нижче ми розглянемо варіанти арматурних каркасів і сіток для таких ж / б підстав, як:
- стрічковий фундамент. який застосовується в індивідуальному заміському будівництві найчастіше;
- плитний фундамент - рішення, яке актуально при будівництві будинку на складних грунтах і не тільки;
- фундамент буронабивної фундамент - простий варіант основи під будинок, який невимогливий до швидкості проведення робіт і може експлуатуватися в лічені дні після зведення
Стрічковий залізобетонний фундамент армувати найскладніше: суть залишається незмінною, але кількість маніпуляцій і трудомісткість процесу формування каркаса ускладнюється. В'язати каркас можна як прямо в опалубці (якщо дозволяє її ширина), так і окремо (в'яжемо і опускаємо елемент конструкції). Краще залучити до процесу як мінімум одного помічника - так буде набагато простіше. Послідовність роботи можна представити таким чином:
- спочатку укладається необхідну кількість поперечних стрижнів обраної довжини з розрахунковим кроком між ними (нагадуємо, що довжина стрижнів повинна бути на 100 мм менше ширини майбутньої стрічки - по 50 мм з кожного боку для захисного шару бетону). Для поперечних стрижнів використовується гладка арматура діаметром 6-8 мм;
- далі на поперечну арматуру укладається два прута поздовжньої (ребриста арматура діаметром 12, 14 або 16 мм) - нижній пояс каркаса;
- в місцях сполучення поздовжніх і поперечних стрижнів вертикально монтується гладка арматура, довжина якої менше висоти стрічки на 100 мм;
- до «вертикальної» арматурі прив'язуються верхні прути поперечної (за тим же принципом, що і в 1 кроці);
- далі на верхні поперечні прути укладається робоча поздовжня арматура (два прута, як в кроці 2) - це буде верхній пояс каркаса
- не забувайте кожне з'єднання ретельно перев'язувати дротом. В окремих випадках, якщо по каркасу під час заливки бетону не ходитимуть, можна перев'язувати пластиковими хомутами - такими, які використовуються для зв'язки кабелю.

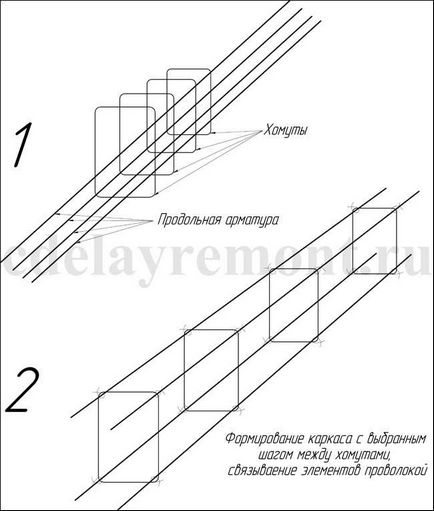

При використанні хомутів з арматури формування каркаса кілька спрощується (див. Рис. Нижче).
Каркас встановлюється на спеціальні насадки, бетонну підготовку, шматки бетону, будь стійкий до деформацій полімерний матеріал. Один з найбільш доступних варіантів - використовувати шматки ПВХ труб або звичайні «рублеві» подрозетники. Не забувайте про те, що перпендикулярні стрічки повинні бути з'єднані між собою випусками поздовжньої арматури, попередньо зігнутою спеціальним інструментом. Тобто поздовжні стрижні однієї стрічки в кутку з'єднуються випусками з поздовжніми прутками інший, причому довжина випусків повинна бути рівною 30 діаметрам арматури. Такий підхід дозволить сформувати єдину жорстку раму, яка буде готова до нерівномірних деформацій навіть у тих випадках, коли вони виникнуть під кутами фундаменту.
Каркас для плитного фундаменту являє собою дві арматурні сітки, відстань між якими визначається виходячи з обраної товщини плити. Кожна така сітка являє собою сукупність поздовжніх і поперечних прутів однакового перетину (12-14 мм). Використовується ребриста арматура, що забезпечує максимальний контакт з бетонною сумішшю. Відстань між двома арматурними сітками витримується за рахунок перемичок, які можуть бути виготовлені з металевих куточків, обрізків ПВХ труб, піскоцементної плитки - будь-яких матеріалів, які не схильні до гниття і стійкі до великих навантажень. Бажано утриматися від використання деревини. При виготовленні каркаса для плитного підстави, так само, як і в інших випадках, обов'язково залишають місце для захисного шару бетону (50 мм): зверху, знизу, з боків.
свайний буронабивної

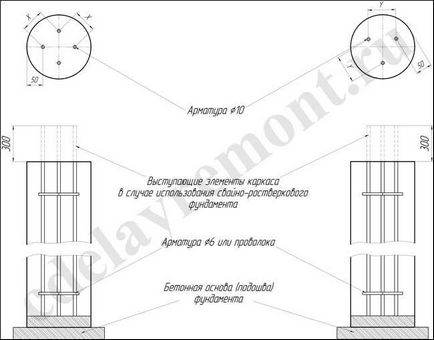

Мабуть, для буронабивної фундаменту арматурний каркас зробити найпростіше. Для його виготовлення використовують 2, 3 або 4 прута арматури (їх кількість залежить від діаметра опори) періодичного профілю діаметром 12 мм. Довжина арматури дорівнює довжині буронабивної палі + 300-500 мм на арматурні випуски за умови подальшої обв'язки залізобетонним ростверком. Зв'язку каркаса щоб уникнути зсувних зусиль або ексцентричних навантажень здійснюють за допомогою хомутів круглої або трикутної форми. Можна використовувати заводські каркаси трикутного перетину, які застосовуються у виробництві монолітних балок перекриттів.
На закінчення статті
Не забувайте контролювати горизонтальність і вертикальність елементів каркасу. Якщо вирішили формувати скелет фундаменту своїми руками, будьте готові витратити на це багато часу і сил.
