Як знайти обрив проводки
На жаль, світ в квартирі іноді пропадає, коли цього найбільше не чекаєш. Але ви можете спробувати самостійно визначити місце, де стався обрив прихованої проводки. До речі, саме такий пошук несправності часто буде швидше, ніж очікування приїзду відповідного фахівця для ремонту. Тим більше, що світло, як правило, потрібен всім членам сім'ї і прямо зараз.
Отже, вам знадобляться такі інструменти:
- тестер;
- викрутка-індикатор;
- викрутка звичайна з різними насадками;
- пасатижі;
- ніж, у якого є ізоляція ручки;
- ізоляційна стрічка.
Крім того, для пошуку обриву ви можете скористатися безконтактним індикатором, що визначає місце закладки прихованої електропроводки. І це не обов'язково повинен бути окремий прилад, іноді найпростіші з них вбудовують прямо в викрутки-індикатори. Але пам'ятайте, що при пошуку безконтактний індикатор може працювати некоректно, якщо крім проводки в стіні виявляться інші металеві предмети і т. П.
Як визначити місце, де обірвалося проводка
Якщо бажаєте, всі дії виконувати своїми руками і без будь-яких заводських приладів, то вам доведеться зробити щось на зразок портативного тестера. Знайти обрив проводки з його допомогою ви зможете швидко і легко.
Для цього вам знадобляться такі матеріали:
- робочий патрон;
- будь-яка лампочка: від 40 до 100 Вт;
- два дроти в ізоляції з однієї житлової;
- ніж, ізоляційна стрічка, пасатижі.
Почніть з того, що підключіть два одножильних дроти до патрона, а потім вкрутіть в нього лампочку. Зачистіть 2-3 мм від краю кожного з проводів, щоб контакт проходив добре.
Перевірити виготовлений своїми руками тестер можна, якщо подати на прилад електрику. Для цього підійде будь-яка розетка: просто вставте туди обидва кінці проводів. Якщо лампочка, вкручені в патрон, почне світитися, ви все зробили правильно. І пам'ятайте, що при пошуку обриву тестером можна торкатися до оголеної проводці, що знаходиться під напругою.
Тепер прийшов час перевірити, наскільки швидко ваш тестер знайде обрив в прихованій проводці. Перше, що потрібно зробити: відключити подачу електроенергії на ту частину кабелю, яку будете перевіряти приладом. Доберіться до металевих жив проводки посередині, використовуючи ніж для зрізання невеликої частини ізоляційного шару.
Потім треба подати напругу на перевіряється кабель і за допомогою тестера подивитися проходить тут електрику. Якщо лампочка почне світитися, то заізоліруйте місце зрізу ізоляції і продовжуйте пошук обриву - він знаходиться далі. Якщо сигналу від вашого приладу не надійде (лампочка не займеться), потрібно рухатися в сторону, звідки надходить струм.
Після проведеної перевірки, стане ясно, в якій частині кабелю стався обрив. Подальші дії точно такі ж, як і раніше: знаходите середину і проводите всі маніпуляції в тому ж порядку. Будьте готові, що може знадобитися не одне таке пересування по проводці, особливо - коли довжина кабелю велика.
Зверніть увагу, що при наявності на вашому шляху місць розриву електричного кола (вимикачі, розподільчі коробки і т. П.), Доведеться також перевіряти їх тестером. Прилад відразу ж покаже наявність або відсутність напруги в мережі, що ще на крок наблизить вас до усунення несправності і до включення світла.
Ну а коли завдяки пошуку з тестером ви знайдете місце обриву, просто замініть там проводку. Ось і весь ремонт, який не так вже й складно провести своїми руками.
Як перевіряти вимикачі і розетки
Щоб виявити і усунути несправність в даному випадку вам знадобиться індикаторна викрутка. З її допомогою, легко зрозуміти, який дріт обірваний: «фаза» або «нуль».
При огляді контактів у такий спосіб і включеної подачі електрики в розетках під напругою знаходиться тільки один кабель - не було в положенні. У вимикачах це буде один (в положенні «вимкнено») або три дроти - коли він включений.
У будь-якому випадку, якщо фаза присутня, це означає, що обірваний нуль. Далі приступайте до огляду проводки і пошуку місця обриву за допомогою спеціального приладу - тестера.
Спочатку вимикається електрика, а потім робляться зарубки на кабелях через певний проміжок - близько метра. Заміряючи опір між цими точками, ви побачите, що значення будуть приблизно однакові. Виявлення великої різниці або практично повна відсутність опору означатиме, що ви знайшли обрив електропроводки на певній ділянці.
Тепер вам доведеться розділити кабель ще на два менших відрізка і перевірити їх приладом. І так до тих пір, поки ви не встановите місце обриву з високою точністю. Хоча часто буває, що в певний момент його видно навіть неозброєним поглядом.
Коли пошук закінчується, а несправність усувається, ретельно заізоліруйте оголені дроти. Все, робота завершена в короткі терміни - чого ви і хотіли.
Використання спеціальних приладів
Як би нам не хотілося все зробити своїми руками, використовуючи підручні інструменти та матеріали, але іноді це просто неможливо. На жаль, часто трапляється так, що без застосування спеціальних приладів обійтися досить важко. Наприклад, коли відбувається обрив електропроводки в товстій цегляної або бетонної стіни.
У таких випадках для пошуку доведеться скористатися безконтактними індикаторами прихованої проводки. Вони не ушкоджують цілісність кабелів, а тільки лише показують дані мережі в певному місці. Отримавши їх, ви зможете точно визначити місце обриву прихованої проводки і швидко провести ремонтні роботи.
На що звертати увагу при покупці
У магазинах електротоварів ви знайдете масу різних моделей детекторів, що відрізняються як функціоналом, так і ціною. Найпростіші з них дають уявлення про місце обриву не так точно, як більш дорогі прилади, але і цього достатньо для успішного пошуку та усунення несправності своїми руками.
Ну а найкращі і просунуті моделі детекторів легко відрізняють проводку, що знаходиться під напругою, від знеструмленою, а також зможуть вказати на наявність певних матеріалів в стіні. Все залежить від технологій, які застосовуються в конкретному приладі.

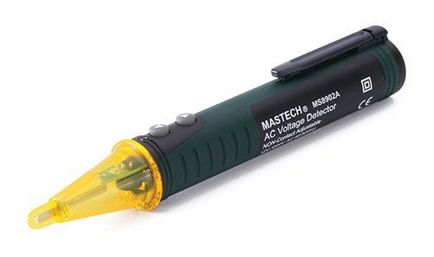

Різновиди детекторів прихованої проводки
Вони досить просто влаштовані, але надійні і широко використовуються. Їх недоліком є робота тільки з проводкою під напругою. До того ж електростатичні детектори можуть давати некоректні свідчення, якщо стіна металева або в приміщенні підвищена вологість. Наприклад, в лазні або металевому гаражі вони практично марні.
електромагнітні детектори
Їх головна перевага - якість і зручність при пошуку місця обриву прихованої в стіні проводки. До того ж вони дуже надійні і довговічні. Але слабкою стороною таких електромагнітних приладів є погана робота при навантаженні в мережі менше 1 кВт або при повній відсутності напруги.

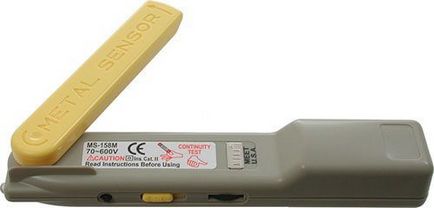

Металодетектори можуть використовуватися для пошуку місця обриву прихованої в стіні проводки, але тільки якщо на шляху не зустрінуться інші металеві предмети (цвях, шуруп і т. П.).

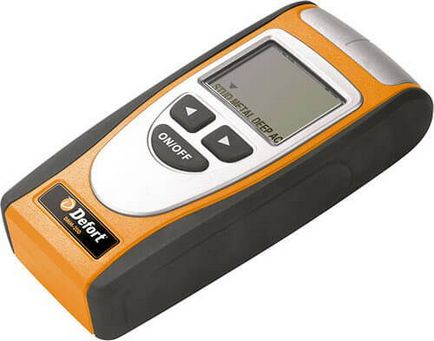

комбіновані детектори
Ця група приладів для пошуку обриву прихованої в стіні проводки вимагає особливої уваги. Перш за все, тому, що вони відрізняються досить високою ціною в зв'язку з розширеною функціональністю. Комбіновані детектори можуть використовувати відразу кілька різних способів виявлення несправності в мережі.
Це дає можливість не тільки визначати місце обриву з високою точністю, але навіть дізнатися глибину прокладки кабелю в стіні або величину напруги мережі. Деякі мульти-детектори легко виявляють кольоровий метал, пластик або дерево, які неозброєним поглядом побачити неможливо.
Як правильно вибрати детектор прихованої проводки
Тут все залежить від двох чинників: наявності необхідних вам функцій і ціни приладу. Але будьте уважні: у магазині дуже багато різновидів детекторів, які мають мінімум відмінностей. Не зайвим буде попередньо дізнатися, які моделі користуються найбільшим попитом. Напевно, з товарами відомих марок буде менше клопоту, ніж з невідомими продуктами, зробленими в Китаї.
Так, буває, що і китайські прилади працюють по багато років, а фірмові швидко виходять з ладу - тут нічого не поробиш. Хіба що гарненько перевірте детектор прямо в магазині, поставивши перед ними ті ж завдання, заради яких ви його і купуєте.
Наприклад, почніть з виявлення будь-якого видимого дроти, а потім ускладніть пошук, закривши його деревом, пінопластом і т. Д. Або просто відійдіть від кабелю подалі, нехай продавець знеструмить його, і спробуйте тепер знайти обрив - з різних дистанцій. Якщо детектор поведе себе передбачувано - так, як і гарантує виробник, то ця модель вам підходить.
При проведенні пошуку обриву прихованої в стіні проводки пам'ятайте, що кабелю найчастіше укладають строго вертикально або горизонтально, а повороти, як правило, становлять близько 90 градусів. Знаючи це, простежити шлях від розподільчої коробки до розетки або вимикача буде досить просто.
І не забувайте про головне, працюючи з електроприладами - завжди є ризик ураження струмом. Так що обов'язково знеструмлюємо мережу перед початком робіт, і все у вас вийде.
