Як розібрати ноутбук asus x54hy-sx033d

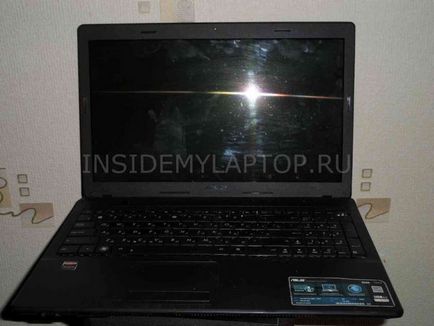

Отже, сьогодні ми розглянемо, як розібрати ноутбук Asus X54HY-SX033D, в цьому пристрої нам потрібно почистити систему охолодження. Рівно так само як і Asus X54HY-SX033D розбирається ще одна модель - Asus X54HR-SO086D, так що наша покрокова інструкція може бути застосована і до цього утройство.
У даній моделі зробити це без повного розбирання не представляється можливим. Отже, приступимо, нижче приведена покрокова фото-інструкція, що описує послідовність необхідних дій:
В даному ноутбуці дуже продумана система охолодження і вона всмоктує набагато менше сміття, ніж пристрої з забором повітря з дна ноутбука. Однак навіть така система потребує періодичного очищення, заміни термопасти і мастилі вентилятора. Ось тут настає усвідомлення того, що дістатися до неї дуже непросто. Що б почистити охолодження в ноутбуці - його доведеться розкрутити повністю. На материнській платі є такі розпізнавальні знаки:
У моєму випадку чистка була попутної зупинкою і проводилася «за одне», тому що ноутбук був повністю розібраний для ремонту роз'єму живлення.
Крок 1. Насамперед відключаємо блок живлення і знімаємо акумулятор. Для зняття акумулятора треба відсунути засувки як показано на малюнку і зрушити саму батарею в напрямку від центру пристрої:
Крок 4. Викручуємо гвинти на нижній частині ноутбука (12шт). Будьте уважні і запам'ятовуйте який гвинт, звідки викручені, тому що вони різної довжини!
Крок 5. Перевертаємо ноутбук. Відключаємо роз'єми від материнської плати (3шт) і викручуємо гвинти (3шт):
Крок 6. Розкладаємо корпус ноутбука:
Перед нами материнська плата. Продовжуємо ..
Крок 7. Відключаємо залишилися роз'єми (3шт) від плати і викручуємо гвинти, які утримують плату (2шт):
Акуратно дістаємо плату з корпусу. Перевертаємо її і бачимо нашу мету. Система охолодження кріпиться до материнської плати на шістьма гвинтами. Відключаємо вентилятор від материнської плати і скручуємо радіатор:
Для очищення й змащення вентилятора розчіплювати засувки, підсунувши тонку викрутку під металеву пружинку, і розкриваємо корпус вентилятора:
Знімаємо крильчатку. Очищаємо ребра радіатора від забруднення. Чистимо крильчатку, сердечник і змащуємо їх машинним маслом:
Крок 8. І останнє що залишилося зробити - відмити стару термопасту і нанести свіжу. Asus любить накладати термопасту, яку потім без праці не ототрешь, так що приготуйтеся до копіткій відтирання пасти від радіатора і мікросхем.
Після всіх процедур наш ноутбук зітхне «повними легенями». Збираємо все в зворотній послідовності.
