Як провести антену в міській квартирі
У наш інформаційний час без телевізора вже не обходиться жодна сім'я, і питання підключення антени виходить на перший план після облаштування в будинку всіх систем життєзабезпечення. Отже, як провести антену від розподільного щитка до вашого телевізора?
Перш за все необхідно з'ясувати, скільки метрів коаксіальногокабелю для прокладки антенного спуску (фахівці називають його фідером) необхідно купити. Промерьте відстань від електрощитка до телевізора по шляху передбачуваної прокладки кабелю і додайте до цього ще 2. 3 м про запас. Але пам'ятайте - довжина фідера повинна бути мінімальною, інакше загасання телевізійного сигналу, прийнятого антеною, буде дуже велике. А це неминуче позначиться на якості зображення.
Хвильовий опір кабелю має дорівнювати 75 Ом, кабелі з іншим хвильовим опором для проводки телевізійної антени не придатні - вони призначені для інших цілей. Тому, перш ніж купувати кабель, поцікавтеся у продавця, яке хвильовий опір має пропонований кабель. Як правило, до мотка кабелю прикріплена бирка, на якій вказано його тип.
Позначення коаксіальногокабелю складається з букв і трьох, написаних через дефіс, чисел: літери РК означають радіочастотний коаксіальний кабель, перше число - це і є хвильовий опір кабелю в Омах, друге - внутрішній діаметр обплетення в мм, третє - номер розробки. З достатньою точністю можна визначити хвильовий опір кабелю за допомогою штангенциркуля. Потрібно зняти зовнішню захисну оболонку з кінця кабелю, відвернути екранує оплетку і виміряти діаметр внутрішньої поліетиленової ізоляції. Потім зняти ізоляцію і виміряти діаметр центральної жили. Результат першого виміру розділити на результат другого: для хвильового опору 75 Ом отримане співвідношення має дорівнювати 6,5. 6,9.
Важливе значення має також діаметр кабелю. Він може бути від 2 до 17 мм. Від діаметра кабелю залежить питомий загасання сигналу. Чим товщі кабель - тим менше ця величина. У товстого кабелю хороша екранування, він прекрасно протистоїть механічним впливам. Недоліки товстого кабелю в його «непоказності» і недостатню гнучкість. Переваги тонкого кабелю в тому, що він більш гнучкий, менш помітний і його легше прокласти вздовж плінтусів. Основний його недолік - колосальне зменшення рівня сигналу при великій довжині фідера. Особливо це помітно при прийомі каналів, які працюють на вищих частотах. Другим недоліком тонкого кабелю є його низька механічна міцність. При прокладанні потрібно закріплювати його дуже акуратно, за допомогою спеціальних тримачів, інакше може зруйнується його зовнішня обплетення. В результаті на екрані з'являється «сніг» і інші неприємні спотворення. Іноді цілісність тонкого кабелю може бути порушена при його неакуратної транспортуванні. Тому перш ніж прокладати тонкий кабель, переконайтеся в його справності.
Для підключення фідера до телевізора потрібен штекер. Останнім часом їх з'явилося у продажу досить багато, але самий надійний, простий і дешевий - штекер, який монтується за допомогою пайки.
Монтують штекер на кабель в наступній послідовності. Фіксуючий язичок подгибают всередину, роз'єднують обойму і циліндричний контакт. З циліндричного контакту виймають ізоляційну втулку і контактний контакт (рис.1). Якщо штекер монтують на товстому кабелі, то в конусному торці обойми гострим ножем вирізують круглий отвір, відповідний діаметру кабелю. Обойма повинна вільно вдягатися на кабель.
1. Антенний штекер після розбирання:
1 - екранує циліндричний контакт; 2 - фіксуючий язичок; 3 - центральний стрижень; 4 - втулка; 5 - зовнішня обойма
Торець штирі зачищають ножем або надфілем і роблять невелику фаску.
На кабель надягають обойму і обробляють його на довжину 30. 40 мм (рис. 2, а). Центральну жилу в місці пайки слід зачистити ножем і облуди. Екран-оплетку скручують в джгут і пропаивают. На центральну жилу надягають ізоляційну втулку і стрижень (рис. 2, б). До центральної жили припаюють тільки кінчик штирі. Далі відкушують надлишки центральної жили, зачищають місце пайки ножем або плоским напилком. Діаметр місця пайки не повинен перевищувати діаметр штирька.
Пелюстка циліндричного контакту зачищають ножем і облужівают. Язичок трохи відгинають назовні. На кабель надягають циліндричний контакт, пропускають екран-оплетку через пелюстки, як показано на рис. 2, в і пропаивают. Місце пайки не повинно бути товщі самого кабелю. Надягають обойму на циліндричний контакт, поєднавши його отвір з язичком.
2. Послідовність установки штекера
Трасу для прокладки кабелю готують так. Відсувають меблі від плінтуса. Свердлять отвори трохи більше діаметра кабелю в одвірках, краще внизу, на відстані 2-5 см від краю дверної коробки. Якщо потрібної довжини свердла немає, то роблять перове свердло з сталевого прута Ø5. 6 мм, свердлять отвори цим свердлом, а потім рассверливают до потрібного розміру з двох сторін. Біля вхідних дверей в квартиру зазвичай вже є отвір в стіні. Якщо його немає, то свердлять отвір і в косяку вхідних дверей, вгорі. Якщо кабель можна провести в стіні, то необхідно скористатися сталевим дротом Ø1-2 мм, її пропускають в канали стіни, загнув кінчик дроту назад.
До нього прикручують кабель і протягують через стінові канали. Якщо в цих же каналах прокладений шнур, що знаходиться під напругою, то на час прокладки необхідно його знеструмити. Підведення кабелю ведуть від місця, де передбачається встановити телевізор до електрощитку, пропускаючи через просвердлені отвори в дверних коробках, заводять кабель в електрощиток.
Якщо в електрощитку встановлений перехідник для викруткового монтажу, то кабель обробляють і закріплюють як показано на рис.3. Екран приспускають, скручують на довжину 10 мм і обжимають хомутиком, а центральну жилу притягують гвинтом з гайкою.
3. Розгалужувач для викруткового монтажу:
1,2 - магістральний кабель, 3,5,6,8 - точки для монтажу квартирного кабелю, 4,7 - точки монтажу магістрального кабелю
В розгалужувачі старого зразка кабель монтують, попередньо підготувавши, як показано на рис.4.

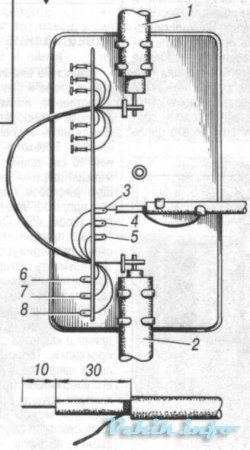

4. Розгалужувач старого зразка:
1,2 - магістральний кабель, 3,4,5,6,7,8 - точки для монтажу квартирного кабелю
Для обох варіантів необхідно простежити, щоб провід екрану не замкнувся з центральною жилою.
До магістрального кабелю підключати квартирний введення не можна.
У електрощитку під отверточних монтаж кабель додатково закріплювати не обов'язково. На розподільнику старого зразка кабель фіксують пелюстками і додатково - спеціальним хомутом, або якщо його немає, ізоляційною стрічкою або жорстким проводом до деталей електрощитка.
Далі підтягують кабель до вхідних дверей, вибираючи слабину. Всередині квартири кабель закріплюють над плінтусом, як показано на рис. 5. Капелюшки цвяхів відкушують. Кінець цвяха подгибают на кабель круглогубцами, або пассатижами, а потім підбивають молотком, натягнувши кабель. Використання будь-якого роду дужок, менш естетично. Тонкий кабель прибивають кріплять тонкими цвяхами. Залишок кабелю змотують і підв'язують жорстким проводом, ізоляційною стрічкою або мотузкою. Моток кабелю можна покласти на підлогу або підвісити до чого-небудь.
5. Кріплення кабелю до плінтуса:
1 - підлогу, 2 - плінтус, 3 - цвях, 4 - кабель, 5 - стіна
Вставте штекер в антенне гніздо телевізора, перевірте якість прийому. Якщо зображення немає, або воно погане, перевірте надійність контакту на обох кінцях кабелю, і відсутність короткого замикання між екраном і центральною жилою. Для підключення другого телевізора, можна прокласти ще один кабель, підключивши його до вільного місця розподільника. Але якщо вільного місця для підключення немає, то необхідний додатковий перехідник - КРАБ. Вони випускаються різних видів: під пайку, механічне кріплення, на 2, на 3 виходу. Надійніше КРАБ з пайкою. Якщо у вас два телевізора, то краще використовувати КРАБ на два виходи. Замість краба можна використовувати відвід від центральної жили через опір 20-50 Ом (рис. 6).
6. Найпростіший розгалужувач на два телевізора
Якщо немає кабелю потрібної довжини, то його треба наростити. Пропоную два варіанти нарощування кабелю. Перший спосіб в тому, що кабель обробляють, скручують і пропаивают центральні жили, ізолюють місце спайки. Припаюють один до одного екранує оплетку і в якості шини використовують алюмінієву фольгу з тюбика від зубної пасти. Поверх фольги намотують ізоляційну стрічку. Фольга виконує функцію екрану. Другий спосіб більш технологічний і надійний, але менш естетичний показаний на рис.7. Таке з'єднання менше схильне розриву. До того ж, при його виготовленні, можна обійтися без пайки.
7. Нарощування коаксіальногокабелю:
1 - центральні жили скручені і спаяні; 2 - екранують обплетення сплетені і спаяні між собою; 3 - ізоляційна стрічка
