Як побудувати льох льох-льодовик
Льох-льодовик має низку переваг у порівнянні з іншими льохами, так як придатний для зберігання найрізноманітніших продуктів.
У погребі два відділення: верхнє - погребніца і нижнє - ледохраніліще, або "шлунок". Нижнє відділення при необхідності може бути цілком використано для зберігання картоплі та овочів.
Стіни підземного ледохраніліща ( "шлунка") найкраще звести з щільного водонепроникного бетону товщиною 12-15 см. Склад бетону - 1: 2: 4, де 1 частина цементу марки 300 або 400, 2 частини піску і 4 частини-щебеню. Укладати бетон в опалубку потрібно відразу, без перерв, щоб уникнути утворення "слабких місць" там, де укладені в різний час шари бетону будуть з'єднуватися. Найбільший розмір шматків щебеню, який використовується для приготування бетону, не повинен перевищувати 4-5 см. При спорудженні льоху не слід додавати в бетонну суміш рідке (розчинне) скло, воно хоч і сприяє швидшому схоплюванню - застиганню бетону, - з часом вимивається, в внаслідок чого бетон втрачає свою вoдонепроніцаемость.
Опалубку для виготовлення (заливки) стін ледохраніліща виготовляють наступним чином. Вимірявши довжину, ширину і глибину ями, викопаної під ледохраніліще, збивають з дощок товщиною не менше 20 мм чотири щита, кожен з яких на 30 см коротше відповідного розміру ями. Дошки в щитах повинні бути ретельно підігнані одна до одної, щоб бетон не витікав з опалубки крізь щілини. Збивають опалубку, тобто з'єднують все 4-ре щита разом, зсередини, щоб не зменшувати товщину майбутніх бетонних стін. В результаті у нас вийде щось на зразок великого ящика, в якому транспортують овочі, тільки без дна.
Збиту таким чином опалубку опускають в яму, приготовлену під ледохраніліще, і встановлюють таким чином, щоб зазори між нею і стінами ями були з усіх чотирьох сторін однаковими. Тепер потрібно закріпити опалубку на цьому місці, щоб вона не зрушилася при виливання в зазори між нею і стінами ями бетонного розчину. Для закріплення можна в кожному кутку опалубки забити по металевого штиря: якщо таких штирів під рукою не виявиться, можна просто в кожному кутку опалубки зсередини скласти стовпчиком один на один цеглини, вони не дадуть їй зрушити на самому початку. Постарайтеся лити бетонний розчин в приготовлені для нього місця рівномірно, потроху з кожного боку.
Після застигання стін ледохраніліща (в літній час опалубку з них можна знімати на 3-4-у добу після бетонування) заливають бетоном підлогу. При заливці підлоги потрібно не забути передбачити в ньому отвір для стоку талої води. Верхню (наземну) частину викладають з червоної цегли з товщиною стінки в 1/2 цегли на цементно-піщаному розчині (у співвідношенні 1: 3).
Гідроізоляція надземної частини - обмазочна, на гарячій бітумній мастиці (бітум з наповнювачами) або чистому бітумі в два шари товщиною 2 мм по поверхні, попередньо загрунтованной холодної бітумної грунтовкою (0,1 мм). Стіни підземної частини роблять з обмазувальної-обклеювальної гідроізоляцією, на 1-й шар бітуму наклеюють руберойд, який зверху покривають гарячим бітумом і обсипають сухим грубозернистим піском для захисту гідроізоляційного покриття при обваловки землею зовнішніх стін. Після виконання гідроізоляційних робіт роблять обвалування зовнішніх стін.
Пол в погребі-льодовику може бути глинобитним, а можна настелити на нього шар цементного розчину. Покрівля льоху робиться з дощок і зверху (зовні) оббивається шаром руберойду, після чого і стіни, і покрівля обваловивают шаром землі товщиною в 40 см. Стеля оббивається тонкої дранкою і обмазується глиною, перемішаної з соломою. У погребніце додатково встановлюють полки для зберігання продуктів.
Льох обладнають двома вентиляційними трубами: витяжною, що розміщується під стелею, і припливної, яка повинна починатися на 0,5 м вище за підлогу погребніци. Різна висота розташування труб забезпечує хороший повітрообмін.
У районах з жарким літом льох-льодовик вигідно обвалувати грунтом, який буде служити додатковою теплоізоляцією. Місце для погреба-льодовика вибирають, по можливості, сухе й високе, краще з піщаним ґрунтом. Такий грунт легко пропускає воду і швидко просихає, що спрощує пристрій гідроізоляції і відведення талої води. Біля льоху стоїть прокопати глибоку водовідвідну канаву. Земляні роботи краще проводити вручну, щоб отримати котлован необхідних розмірів з непошкодженими боковими стінками і підставою. Якщо льох-льодовик споруджують в щільних глинистих ґрунтах, тоді передбачають додаткові заходи щодо захисту споруди від атмосферних і талих вод та відведення води з погреба, яка може накопичуватися в пазухах котловану, між стінами льоху і косяками земляний виїмки. Тип гідроізоляції вибирають відповідно до місцевих умов.
У всіх випадках льох-льодовик краще розмістити так, щоб рівень грунтових вод не доходив на 0,5 м до основи льоху. Не завжди умови для розміщення погреба з льодовиком бувають сприятливими в усіх відношеннях. Головна складність полягає в тому, що часто немає можливості зробити відведення талої води з ледохраніліща в понижені місця. Тоді воду можна збирати в спеціальні піддони. На малюнку показаний варіант льоху-льодовика, де для збору талої води використовують висувний піддон. Воду з піддона періодично прибирають, щоб не допускати теплопровідної прошарку на підлозі, прискорює танення льоду.
Талу воду відводять з ледохраніліща двома способами.
1-й спосіб. Якщо льох виритий в щільних глинистих ґрунтах, то в підставі ледохраніліща влаштовують водозбірний приямок (колодчік), звідки тала вода через трап з гідравлічним затвором потрапляє в трубу і відводиться в понижені місця або в водозбірний колодязь (див. Рис. Позиція 8).
2-й спосіб. У піщаних грунтах водозбірний приямок поглиблюють в грунт на достатню глибину, куди і стікає тала вода, тобто робиться свого роду вертикальний дренаж у вигляді свердловини (позиція 7). Вертикальний дренаж надійніший для відведення талої води і гігієнічний.
Значна товщина шару землі, вкриває кришку і стіни льоху, забезпечує разом з вентиляцією необхідний температурно-вологісний режим у сховищі. Для того щоб вкриває льох шар землі не руйнувався, на ньому сіють траву або укладають дерен. Для запобігання швидкого танення льоду льох-льодовик необхідно захистити від впливу сонячних променів і теплого повітря. Льох слід розташовувати входом на північ, захистивши випуском на нього покрівлі (козирком). Корисно обсадити погріб-льодовик деревами, що дають тінь, і чагарником.
Лід в ледохраніліще укладають великими шматками. Заготовлені в морозну погоду, вони повинні полежати на відкритому повітрі два дні. Шматки льоду найкраще брати пиляними, а не ламаними і укладати в ледохраніліще вертикально, по можливості, впритул один до одного. Проміжки заповнюються дрібним льодом або снігом. Для набивання льодовика можна використовувати при необхідності і досить ущільнений сніг. Лід зверху вкривають поліетиленовою плівкою, а потім - матами або шаром соломи товщиною 15 см. Льодовик обладнується двома вентиляційними трубами: витяжною, що розміщується під стелею, і припливної, що не доходить до підлоги погребніци 50 см.

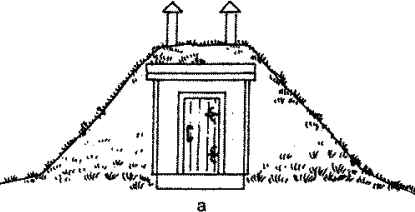

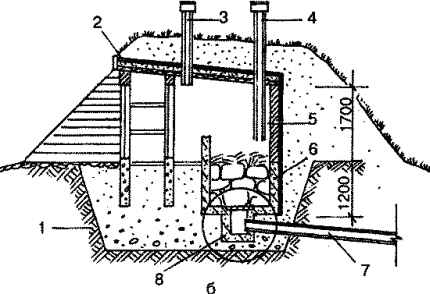

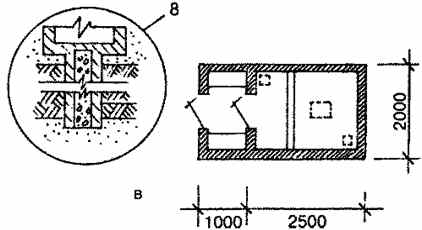

а - загальний вигляд; б - розріз; в - план;
1 - крупнозернистий пісок зі щебенем;
2 - глиносоломенная мастило;
3 - вентиляційна (витяжна) труба;
4 - вентиляційна (припливна) труба;
5 - наземна частина стін льоху (в півцеглини);
6 - стіни ледохраніліща;
7 - труба для стоку талої води в понижені місця або поглинає колодязь;
8 - трап для збору талої води.
Ще про один льох-льодовик

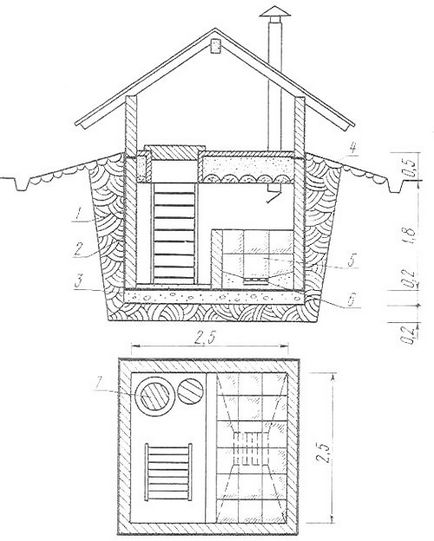

Мал. 2 Льох-льодовик: 1. Стінка льоху в півцеглини 2. Гідроізоляція 3. Бетонна основа 4. Отмостка 5. Карман для льоду 6. Решітка і трап для збору талої води 7. Бочки
Льох-льодовик краще розташувати на піднесеному і сухому місці далеко від компостних майданчиків. Льох-льодовик складається з 2-ух частин: нижньої частини - льоху з кишенькою для льоду, і верхньої частини - легкої надбудови, погребици.
Споруджують льох-льодовик (див. Рис. 2) в такому порядку.
Для початку відривають котлован потрібного розміру. Знайдені водоносні жили відразу закладають цементним розчином або тампонують жирної глиною на глибину півметра. На сплановане і зачищене дно котловану укладається глиняний замок з добре промятой глини товщиною 20 см, потім бетонну основу товщиною 10 см, на яке потрібно наклеїти 1 - 2 шари руберойду з запасом по довжині, щоб кінці пізніше загорнути на стінки. Таку гідроізоляцію з герметичного покриття підлоги і стін будівельники назвали «ванній» або «лотком».
Для кращого зчеплення руберойду з підлогою та стінами їх заздалегідь грунтують холодним бітумом (30-40% бітуму і 60-70% автомобільного бензину або гасу). Гаряча бітумна грунтовка для бетонних або цегляних стін небажана, тому що при її нанесенні з'являється парова подушка, що не сприяє міцному зчепленню.
Руберойд перед наклеюванням потрібно перемотати і почистити від посипання, яка заважає гарному зчепленню. Приклеюють руберойд бітумною мастикою - клебемассе, до складу якої, крім бітуму, входить наповнювач - дрібний азбест. Полотно руберойду наклеюють з напуском не менше 10 см.
Товщина шарів бітумної мастики, як між шарами, так і на поверхні 1-1,5 мм. Таке двошарове покриття - бітум і руберойд-гарантує міцність всієї конструкції гідроізоляції.
Після того, як влаштована обмазочнооклеечная гідроізоляція по всьому периметру стін, переходять до пристрою бічного глиняного замка. Роботу цю треба вести дуже акуратно, щоб не порушити Обмазувальні-оклеечной гідроізоляції стін. Навколо зовнішніх стін, вище планувальної позначки, роблять глінощебеночную вимощення шириною приблизно 0,9-1,2 м з ухилом 1:10.
У дні кишеньки для льоду або снігу, який займає близько 40% площі льоху, потрібно зробити невеликий ухил до середини. Тала вода в піддон або деко в разі сильного танення стікає по трапу. У грамотно влаштованому погребі-льодовику з хорошою вентиляцією вогкість не виникає.
Лід в кишеньку завантажують великими шматками, а маленькі шматочки набивають в щілини, потім все це посипають грубозернистим сіллю, щоб вийшов єдиний масив. Зверху лід покривають утеплювачем - целиковой житній або вівсяної травою (не з-під комбайна). Утеплювач укладають шаром приблизно в 30 см. Солому можна замінити очеретом, рогозом або ж якимись злаковими травами. Щоб краще зберігався холод, перекриття підвалу ізолюють засипанням, потім утеплюється люк.
Щорічно льох-льодовик обов'язково чистять, миють і провітрюють. Всі дерев'яні збірні полиці і стелажі виносять наверх, де їх миють гарячим розчином кальцинованої соди. Для дезінфекції стінки раз на рік білять вапном, найкраще свежегашеной.
З'явилася, цвіль прибирають, промиваючи уражені місця 5% -ним розчином квасцов або 10% -ним розчином мідного купоросу.
Льох-льодовик допомагає зберегти городньо-садову продукцію від псування і забезпечує зручності в господарстві.
