Інтегральні стабілізатори напруги
Стабілізатори напруги, це по суті потужні Іон-и, про які я розповідав у попередній статті Джерела опорного напруги. Мета стабілізаторів в підтримці заданих меж напруги, для коректної роботи деяких пристроїв

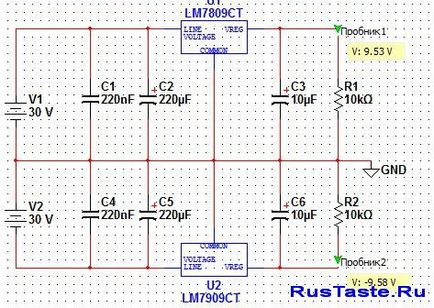

Мабуть найпростіший стабілізатор, це інтегральний стабілізатор, типу 78xx і 79xx (для негативного плеча).
Гарні вони тим, що здатні витримувати струми до 1А, а дрібні 78Lxx до 100мА. І гарні, що для їх використання не потрібна купа зайвої обв'язки. Недолік лиш в розкиді параметрів вихідної напруги, але без цього ніяк самі розумієте. На наше благо можна застосувати TL431 за цією схемою або стабілітрон простий, що дає можливість виставити напруги набагато більше, ніж пропонує інтегральний стабілізатор.
Інтегральні стабілізатори обмежені в вихідному струмі, як було сказано раніше, але підвищити вихідний струм можна без проблем. Нам знадобитися потужний pnp-транзистор для позитивного плеча і npn-транзистор для негативного плеча, ну і кілька детальок обв'язки
Посилення вихідного струму позитивного плеча

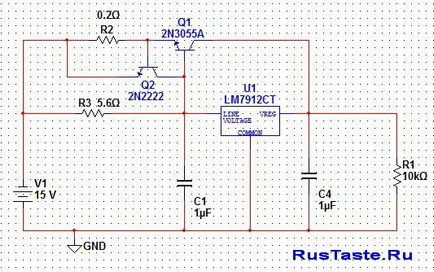

Посилення вихідного струму негативного плеча
За схемою все просто. R3 обмежує струм стабілізатора, R2 і Q2 це захист від високого струму, R = 0.6 / I. Де I максимальний струм через транзистор. Q1 через нього посилюється струм
Так само до інтегральних стабілізаторів відносять LM317, яка не раз уже була описана в майстерні. Ось наприклад Зарядний пристрій на LM317 Тому я поки нічого нового поки не напишу, але обіцяю велику статтю про LM317.
На цьому поки все.
