Газонокосарка своїми руками з бензиновим і електродвигуном інструкції і схеми

Регулярна стрижка газону стимулює зростання нових пагонів і допомагає підтримувати привабливий вигляд галявини. Виконувати стрижку вручну складно, тому деякі дачники і господарі присадибних ділянок обзавелися газонокосарками. Якщо бюджет обмежений, то можна змайструвати функціональне пристосування для покосу самостійно. Для створення газонокосарки своїми руками знадобляться деталі непотрібної техніки, недорогі матеріали і стандартний набір інструментів.

Пристрій і принцип роботи газонокосарки

Косарка для трави електричного типу має досить простий пристрій. Конструкція складається з основних технологічних вузлів:

• силової установки - електричного двигуна;
• рами для фіксації всіх робочих механізмів і комплектуючих;
• ножів і захисної оправи;
• коліс, які забезпечують пересування пристрою;
• рукоятки для управління.

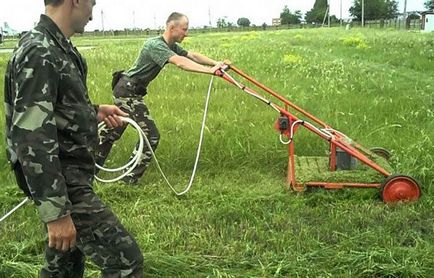

Саморобна електрична газонокосарка

Движок монтується на платформу з колесами. З нижньої частини рами встановлюється ріжучий дека, а збоку платформи кріпиться ручка управління.

На відміну від саморобних газонокосарок, моделі заводського виробництва більш безпечні та зручні. У багатьох конструкціях передбачені: травосборник, комплект для мульчування, додаткова система захисту від поломки ножа, можливість регулювання висоти зрізу і рукоятки.

Пристрій газонокосарки з електродвигуном

Косарки з електричним приводом працюють за єдиним принципом. Двигун приводить в дію вихідний вал (подає рукав), який в свою чергу починає обертати на високій швидкості ріжучий інструмент.

Система скошування трави

Принципи конструювання саморобної косарки

Перед тим як зробити газонокосарку своїми руками, необхідно оцінити територію майбутнього покосу - площа і рельєфність. Від цих параметрів залежить потужність обладнання, ширина захвату і висота скошування.

Розрахунок типу двигуна і його потужності

Для виготовлення підійде практично будь-який справний двигун від електроінструменту або побутової техніки: пральної машинки, пилососа, дрилі, бензопили або болгарки. Оптимальний варіант - асинхронний двигун потужністю від 500 Вт, число обертів - близько 3000 об / хв.

Важливо! Чим більше кількість оборотів за хвилину, тим рівніше і якісніше косіння. При цьому лінійна швидкість обертання різця залежить від ширини захоплення. При збільшенні діаметра окружності обертання ріжучої кромки число оборотів падає.

Газонокосарка на основі движка від пральки

Щоб врівноважити показники і подолати зростаючий опір, доведеться встановлювати двигун потужніший. Наприклад, для косіння трави смугою в 50 см підійде електродвигун на 1500 Вт, що видає 1500 об / хв. З роботою впорається і силовий механізм на 500 Вт, однак для підтримки нормальної якості скоса регулярно доведеться заточувати ножі.

Оптимальна форма і матеріал ножа

Найпростішим у виготовленні, надійним і досить ефективним вважається горизонтальний дволопатевий ніж, так званий, пропелер. Зробити його можна одним із способів.

Спосіб 1. Цілісний різак. Ніж вирізається з смуги інструментальної сталі. Його довжина відповідає величині захвату косарки (30-50 см), а ширина становить близько 20-50 мм. За фронтальній стороні виконується заточка під кутом від 60 °, а тильна частина трохи згинається. Конфігурація пропелера забезпечує рівномірну укладання скошеної трави.

Цілісний ніж «пропелер» для скоса трави

Спосіб 2. Збірний ніж. Два коротких різака (по 60-80 мм) встановлюються з різних сторін оправлення під кутом в 180 ° відносно один одного.

Конструкція і кріплення збірного різака

Для фіксації загострених відрізків використовують один або два болта. Перший варіант менш надійний, але має істотний плюс - при попаданні на твердий предмет різак не ламається, а складається.

Рекомендації з виготовлення ножа:

• в якості матеріалу добре використовувати полотно для ножівки по дереву або інструментальну сталь товщиною 2 мм;
• ріжучі кромки бажано трохи загнути вниз - це знизить намотування рослинності на вал движка;
• ніж повинен мати чітку центрування, в іншому випадку навіть незначне биття призведе до сильної вібрації і зруйнує з'єднання робочих вузлів;
• вал двигуна додатково слід захистити металевим кожухом - його роль може виконувати бляшана консервна банка.

Схема розкрою і фіксації збірного ножа

Корпус установки і Косильна щит

Рама газонокосарки одночасно виступає оправою для ножа і корпусом, на який кріпляться всі деталі. Найпростіше рішення косильного щита - використання готової форми. Наприклад, неглибокий металевий таз, сковорода великого розміру або дно від каструлі. У заготівлі досить підготувати отвір для установки вала двигуна.

Порада. Роль основи газонокосарки можуть виконувати різні рушійні механізми: шасі від старої дитячої коляски, тачки тощо.

Оправа під лезо з днища каструлі

Якщо відповідних деталей немає, то раму і оправу для ножів вийде виготовити зі сталевих куточків або труб. Для створення платформи підійде дошка, щільна фанера або металеве полотно товщиною 4 мм.

Габарити коліс і ручки управління

Розмір коліс залежить від рельєфу місцевості і кращою висоти газону. З точки зору естетичності, оптимальна висота «галявини» - 5-6 см. Якщо розмір коліс занадто великий, то трава зрізається нерівномірно, а низька посадка платформи ускладнює проходження газонокосарки по ділянці.

Кількість коліс вибирається на розсуд майстра. При цьому важливо врахувати деякі нюанси:

• трьох- і чотириколісні моделі стійкі і забезпечують однакову висоту покосу;
• двоколісний косарка більш маневрена, що дозволяє зрізати траву у важкодоступних місцях;
• при виготовленні газонокосарки на два колеса треба передбачити раму, що захищає ніж від торкання землі;
• в триколісних агрегатах два колеса розміщуються з боку рукоятки, а одне спереду - це полегшить розворот газонокосарки.

Саморобна косарка з упором на чотири колеса

Рукоятку для косарки можна наварити з металевою або водопровідної труби діаметром близько 3 см, зробити з держака лопати, зняти зі старої візки або коляски.

Саморобна газонокосарка з пральної машинки

Електричну газонокосарку своїми руками з пральної машинки змайструвати досить просто. Бюджетний варіант впорається зі стрижкою газону до 5-ти соток. Під час експлуатації агрегат не можна перевантажувати. Двигун періодично потрібно відключати, даючи йому можливість охолонути.

Підготовка інструментів і матеріалів

Для виготовлення саморобного апарату знадобляться:

1. Електромотор від пральної машинки, бажано брати асинхронний - такий движок менш галасливий. Підійдуть мотори від обладнання радянського зразка потужністю 200 Вт, які за рахунок важкої ваги забезпечують високу стійкість і інерцію.
2. Вмикач від напівавтоматичного пральки.
3. Міцні колеса діаметром близько 10 см - вони будуть встановлюватися так, щоб до землі залишалося 5-6 см.
4. Смуга інструментальної сталі - товщина 5 см, довжина залежить від захвату косарки.
5. Металевий лист габаритами 30 * 50 см, товщина - 5 см.
6. Профільна труба для виготовлення рукоятки.
7. Відрізки сталевого куточка для рами.
8. Трижильний мідний дріт і вилка. Довжина кабелю залежить від розмірів ділянки - краще брати розмір з запасом.
9. Витратний матеріал: болти, шпильки, гайки.

Електромотор від пральної машини

З інструментів підготувати:

• торцеві і ріжкові ключі;
• електродриль;
• зварювальний апарат;
• болгарку;
• плоскогубці;
• паяльник;
• молоток;
• мультиметр;
• вимірювальні інструменти.

Схема робочого вузла скошування

Покроковий інструктаж по збірці деталей

Перед тим як почати робити газонокосарку, бажано розробити наочний креслення із зазначенням основних габаритів пристрою:

• повної ширини захвату косарки, що відповідає діаметру оправі для ножів;
• довжини ножа;
• висоти косіння і глибини косильного щита;
• діаметра коліс.

Газонокосарка електрична зі збірним ножем

Докладні креслення газонокосарок для збірки своїми руками наведені нижче.

Електросхема роторної косарки для трави

1. Виготовлення рами:
   • з металевого куточка зварити каркас;
   • розкроїти платформу під установку двигуна і в заготівлі підготувати отвір для вала двигуна;
   • з двох сторін рами приварити стійки для кріплення коліс;
   • прикріпити платформу до корпусу;
   • встановити в сторону рами дугу - цей елемент вбереже декоративні рослини від випадкового покосу.
2. Створення ножа:
   • на смузі металу накреслити кордону різака;
   • заточити різці ножа;
   • зробити отвір чітко по центру деталі для кріплення до валу електромотора.
3. Підготовка рукоятки:
   • підібрати зручну висоту ручки - близько 90 см;
   • з металевої труби зробити ручку П-подібної форми;
   • рукоятку обмотати ізоляційним матеріалом (ізоляційною стрічкою або прогумованим кожухом).
4. З'єднання деталей:

Збірка основних складових

• з боків платформи встановити колеса;
• приварити рукоятку до рами;
• двигун встановити на платформу - вал помістити в отвір на підставі косарки;
• на вал мотора прикріпити ніж - різак повинен бути відцентрований і збалансований (при прокручуванні ніж не перекошується);
• движок бажано накрити захисним кожухом з невеликими отворами для попередження перегріву;
• під'єднати кабель до мотору, закріпивши відріз з виделкою і вимикачем до рукоятки;
• перевірити місця з'єднання, цілісність кабелю і виконати тестовий запуск.

Альтернативний варіант - косарка з бензопили

Бензинова газонокосарка відрізняється більш високою продуктивністю. Модель на основі бензопили здатна працювати в безперервному режимі довгий час. Конструкція практично така ж, як і у електричного побратима, єдина відмінність - застосування паливного двигуна.

Паливна косарка з бензопили

Для такої косарки підійде мотор від бензопили «Дружба» або «Урал». Насамперед виготовляється рама, колеса і рукоятка за технологією, описаної в попередньому розділі. Подальші дії виконуються в такому порядку:

1. Від'єднати від бензопили шину і «штурвал».
2. Важіль управління (штурвал) зафіксувати на рукоятці.
3. Виконати подовження паливного шланга і подовжити трос регулювання дросельної заслінкою карбюратора.
4. Редуктор з двигуном розгорнути на 90 °, щоб вал движка розташовувався знизу.

Схема робочого елемента скошування

На відміну від газонокосарки з пральної машинки, тут не можна просто прикріпити леза до валу двигуна. Необхідно виготовити своєрідну насадку з двох труб різного діаметру. Алгоритм створення робочого вузла скошування:

1. На зірочку ланцюга приварити відрізок труби завдовжки 8 см і діаметром 5 мм.
2. З другої труби зробити заготовку - довжина близько 9 см, діаметр 13 мм.
3. Велику трубу надіти на вузьку і скріпити елементи болтами з контргайками. У результаті повинна вийти телескопічна система для регулювання довжини.
4. Просвердлити отвори по довжині корпусу для зміни висоти скошування трави.
5. До широкої трубі прикріпити зварюванням металевий диск товщиною 4 мм, діаметром 18 см.
6. З ножівки вирізати три різака довжиною 12 см, шириною 3 см.
7. Прикріпити різаки до диска болтами М6.

Збірка паливної моделі газонокосарки

Після скріплення всіх конструктивних елементів і заправки паливом, можна приступати до скошування трави.

Техніка безпеки при експлуатації саморобного газонокосарки

Незалежно від типу силового пристрою, зроблена своїми руками газонокосарка є травмоопасной технікою. Існує кілька загроз: травмування обертовим лезом, удар предметом, що відскочив з-під косарки, ураження струмом або стати причиною пожежі паливного бака.

Для мінімізації ризиків під час роботи слід строго дотримуватися правил безпеки:

1. Косіння трави виконувати в закритому взутті і довгих штанах. Для захисту очей від пилу бажано використовувати окуляри.
2. Роботи виконувати тільки в умовах гарної видимості.
3. Біля включеного агрегату не повинні знаходитися діти і тварини. Радіус небезпечної зони - 30 м.
4. Електричної косаркою заборонено підстригати мокрий газон.
5. При необхідності відлучитися, двигун слід обов'язково знеструмити.
6. Всі деталі можна очищати або ремонтувати тільки при вимкненому і охолодженому механізмі.
7. При облагороджування схилу пересувати косарку необхідно уздовж пагорба, а не вгору-вниз.
8. Задній хід і переміщення по твердому покриттю виконувати на вимкненому двигуні.

Техніка безпеки при косінні трави

Тим, хто має деякі навички зварювальних робіт, уявлення про будову та принцип роботи газонокосарки, не складе особливих труднощів виготовити таку техніку власноруч. Однак діяти треба гранично обережно, адже незначна помилка істотно підвищує травмоопасность.
