Електрообладнання дому та дачі - Підключення до електромереж: введення електрики в будинок

Отже, остаточне рішення на підключення до електромереж приватного будинку вами прийнято. Визначено число фаз для введення електрики в будинок і у вас вже «на руках» дозвіл і технічні умови (ТУ). Ви попередньо обговорили всі нюанси введення електрики з майстром дільниці РЕМ, які можуть полягати в наступному:

- відстань від опори лінії електропередачі до приватного будинку перевищує 20 м;

- проміжний стовп відстоїть від основної опори на відстані більше 15 м;

- приватний будинок від проміжного стовпа розташовується далі 10 м;

- висота від дороги до проводів електромережі між стовпами нижче 6 м (в проїжджої частини) і 3,5 м (в непроїжджою частини);

- силовий кабель (підземний спосіб підключення) закладений на глибину менше 0,7 м;

- відкрита проводка силового кабелю по стовпу знаходиться нижче 2 м;

- відстань від проводів, силового кабелю при максимальному їх відхиленні до балкона (вікна) менше 1,5 м;

- відстані від проводів до стін і опорних конструкцій менше 50 мм.

- відстані між проводами: при прольоті до 6 м - менше 0,1 м, при прольоті більше 6 м - не більше 0,15 м;

- обраний силовий кабель не призначений для зовнішнього введення електрики в приватний будинок;

- площа поперечного перерізу жил силового менше допустимої величини і ін.

Залишилося придбати необхідне електрообладнання і матеріали, а також вирішити питання про те, хто ж буде здійснювати монтаж (підключення) силового кабелю від лінії електропередачі на опорі до лічильника електроенергії. Тут слід знати, що монтаж і підключення до електромереж на опорі повітряної лінії, виконувати самостійно ЗАБОРОНЯЄТЬСЯ. Цю операцію повинна здійснювати за проектом тільки обслуговуюча організація.

Найбільш дієвим дистанційним способом обліку електроенергії є автоматизована система контролю і обліку електроенергії (АСКОЕ), яка повсюдно використовується як в промисловому, так і в побутовому секторі та починає впроваджуватися в сільську місцевість і в дачні кооперативи. АСКОЕ базується на кількох принципах, що розрізняються в основному середовищем передачі додаткової інформації про стан лічильників електроенергії. У побутовому секторі з цією метою використовується та ж лінія електропередачі, тому лічильники електроенергії повинні мати відповідний модем на основі технології PLC або більш пізньої - PLCI. У більшості випадків такий модем є складовою частиною електронного лічильника електроенергії, зокрема лічильників електроенергії типу «Меркурій». Тому при виборі однофазного або трифазного лічильника електроенергії слід звертати увагу не тільки на його призначення, номінальний і максимальний струм, але і на наявний в ньому відповідний модем, відомості про якому зазначаються в буквено-цифровому позначенні даного лічильника електроенергії.

Для монтажу лічильника електроенергії на опорі електромережі або на стіні приватного будинку зазвичай використовуються металеві герметичні електрощітки, призначені для монтажу поза приміщеннями типу IR 31 або IR 54. У будинку, в гаражі та ін. Підсобних приміщеннях можна використовувати пластикові бокси ЩРН на певну кількість місць. Відповідно до ПУЕ перед лічильником електроенергії зазвичай встановлюється автоматичний вимикач. Звідси випливає, що габарити зовнішнього електрощитка повинні дозволяти розміщення як мінімум лічильника електроенергії (однофазного або трифазного, електронного або індукційного типу) і автоматичного вимикача - автомата захисту (трифазного або однофазного). Разом з тим, слід мати на увазі, що в деяких типах лічильників електроенергії відсутня кріплення на DIN-Рейки, що негативно впливає на простір для їх розміщення.

Як відомо, дозволена споживана потужність для приватного будинку не повинна перевищувати 15 кВт. Сучасні електронні лічильники електроенергії розраховані на номінальний струм 5 А і максимально допустимий струм до 60 А. При таких значеннях експлуатація лічильника електроенергії можлива без додаткового використання трансформаторів струму. які в електрощитку і розміщувати не потрібно. Автоматичні вимикачі, як правило, кріпляться на DIN-Рейки, тому особливих проблем при їх розміщенні не виникає. Якщо в ТУ визначена споживана потужність до 5 кВт, то автоматичний вимикач вибирається з розрахунку максимальної величини пропускається струму, а саме 25 А. Вступний автоматичний вимикач в електрощитку встановлюється в спеціальну коробку, так як він і лічильник електроенергії в наслідок пломбуються контролюючими органами. Вибрати той чи інший електрощиток, визначити його компоненти та створити електричну схему на професійному рівні можна здійснити за допомогою спеціальних програм, які наведені тут. Ці програми настільки прості, що під силу будь-якому більш-менш досвідченому користувачеві комп'ютера.

Розглядаючи всі способи підключення приватного будинку до електромереж, слід виділити тільки два: по повітряної лінії електропередачі і за допомогою підземного силового кабелю. За повітряної лінії електропередачі допускається підключення до електромереж приватних будинків, віддалених не більше ніж на 300 м (500 м - для сільської місцевості). Якщо відстань від приватного будинку до лінії електропередачі, як вказувалося, не перевищує 20 м, то зазвичай введення електрики здійснюється по повітряної лінії електропередачі, так як цей спосіб більш дешевий (не потрібна установка проміжних стовпів). В іншому випадку, може бути прийнято рішення про прокладання підземного силового кабелю. До того ж підземний введення електрики в приватний будинок більш естетичний, з тієї причини, що висячі дроти не порушують дизайн дачної ділянки.

Введення електрики в приватний будинок по повітряної лінії електропередачі є найбільш простим в монтажі і обслуговуванні. Будь-введення електрики складається з двох частин: відгалуження від опори (стовпи) до введення і самого введення, який здійснюється в два етапи. Спочатку проводиться прокладка силового кабелю від стовпа до будинку, а потім вже слід безпосереднє введення електрики в будівлю. Для відгалуження по повітряної лінії електропередачі необхідно вибрати відповідний силовий кабель, звертаючи увагу на такі його характеристики як міцність струмопровідних жив, наявність зовнішньої ізоляції, матеріалу ізоляції жив і самого силового кабелю. Цим вимогам найбільшою мірою відповідають самонесучі ізольовані проводи: СИП-2А, СИП-3А, СИП-4А, які не потребують додаткового троса. До того ж слід мати на увазі, що алюмінієвий силовий кабель має більш низьку щільність, але легше мідного, відрізняється більш низькими номіналами пропускається струму, але значно дешевше. Якщо споживана потужність не перевищує 15 кВт, то для відгалуження використовується зазвичай силовий кабель з площею перетину алюмінієвих жив 16 кв. мм і мідних жил - 10 кв. мм.

Для кріплення проводів і силових кабелів застосовуються скляні, порцелянові чи полімерні ізолятори, які встановлюються на гаках. Останнім часом найчастіше до репленіе силового кабелю проводиться за допомогою спеціальних затискачів.

Так, клиновий затискач (див. Фото) до опори кріпиться скобою 1. Провід вставляється у відповідний паз і фіксується клинами 2. На фото стрілкою вказано напрямок прикладання сили, що забезпечує його надійну фіксацію, тобто довший ділянку, наприклад йде до сусідньої опорі або від стовпа до приватного будинку повинен розташовуватися нижче (по фото).

У комплекті з силовим кабелем типу СІП використовуються 2 натяжителя з двох сторін і 4 горішка (по 2 з кожного боку для однофазного силового кабелю). Горішки повністю ізольовані і герметичні. При підключенні відгалуження з їх допомогою до лінії електропередачі провід не вимагає зачистки. Конструкція горішків забезпечена спеціальними крокодильчиками, які при закручуванні болта проколюють провід. З метою забезпечення гарного контакту болти рекомендується затягувати якомога міцніше, аж до облому верхньої головки болта. Спеціальна натяжна арматура для СІП дозволяє натягнути силовий кабель до прямої лінії з невеликим технічним ослабленням. При досить сильному впливі на СІП натяжна арматура звільняє силовий кабель і не дає порватися проводу.

Натисніть тут і ознайомтеся з нюансами введення електрики в приватний будинок.

Безпосередньо під самим введенням розуміється ділянку від ізоляторів на зовнішній стіні будівлі до електрощитка всередині самої будівлі. Кріплення відводу від лінії електропередачі бажано обладнати з того боку будинку, де відсутня скат даху, щоб при сході снігу з даху, останній не обірвав дроти або силовий кабель. Якщо кріплення силового кабелю відгалуження з боку опори, то воно здійснюється за допомогою кільця натяжителя за гак ізолятора. Для кріплення силового кабелю з іншого боку, тобто з боку будинку, бажано мати спеціальний майданчик з кільцем. Такий майданчик кріпиться до дерева за допомогою саморізів, а до цеглини (бетону) - за допомогою анкерних болтів. Введення електрики в будинок обладнають так, щоб вода не могла накопичуватися в проході і проникати всередину будівлі. Для обладнання введення в стіні будівлі навпроти електрощитка готується отвір не нижче 2,75 м від поверхні землі, в який вставляється ізоляційна труба (допускається металева) відповідного діаметру.

З'єднання електрощитка через пророблений отвір в стіні з відгалуженням від лінії електропередачі найкраще здійснити ізольованим мідним силовим кабелем, наприклад, типу ВВГнг з площею перетину жил 10 кв. мм. Надійний контакт такого з'єднання, як і на опорі, забезпечується за допомогою розглянутих вище горішків. Якщо відстань безпосередньо від введення електрики в будинок до кріплення відгалуження від лінії електропередачі велике, то мідний силовий кабель слід помістити на зовнішній стіні будівлі в спеціальний короб, який повинен розташовуватися не ближче 1,5 м до вікон. Відстань між проводами у вводів, а також відстань від проводів до виступаючих частин будівель повинно бути не менше 200 мм. Коли дроти вже прокладені, вхідні отвори, для кращої ізоляції, закладають бітумом.

Підключення до електромереж приватного будинку за допомогою підземного силового кабелю може виявитися дорожче як по монтажу, так і за матеріалами, якщо відстань від будівлі до лінії електропередачі невелика. Хоча у нього теж є свої плюси. Такому введенню електрики в приватний будинок, нарівні з усіма роботами, пов'язаними з електропостачанням будинку (дача, ділянка, приватний будинок, котедж), притаманні певні правила монтажу.

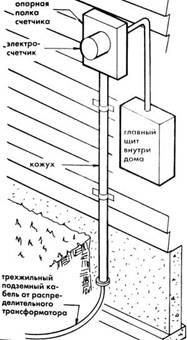

З одного боку, для обладнання підземного введення силовий кабель прокладається по опорі вниз до траншеї, тому він повинен бути захищений сталевою трубою або іншою конструкцією від різних механічних впливів на висоті до 3 м від поверхні землі. З іншого боку, відповідно до ПУЕ глибина закладення кабелю повинна бути не менше 0,7 м, якщо він прокладений в трубі або захищений зверху «одягом» з цегли. В іншому випадку глибина закладення силового кабелю повинна бути не менше 1 м, і він повинен мати по всій довжині траншеї піщану подушку. З тією метою, щоб силовий підземний кабель не був розплющений, прокладка силових кабелів безпосередньо в землі під фундаментами будівель і споруд не допускається. В цьому випадку силовий кабель повинен знаходитися від фундаменту будівлі також на

глибині не менше 0,7 м.

При прокладанні кабельних ліній в зоні насаджень відстань від силових кабелів до стовбурів дерев має бути, як правило, не менше 2 м. Допускається за погодженням з організацією, у віданні якої знаходяться зелені насадження, скорочення цієї відстані, якщо силові кабелі знаходяться в трубах, прокладених шляхом підкопування. При прокладанні силових кабелів в межах зеленої зони з чагарниковими посадками зазначені значення відстаней може бути зменшена до 0,75 м.

Для підземного відгалуження від лінії електропередачі рекомендується використовувати силовий кабель з мідними жилами і з міцною ізоляцією. В цьому випадку обмежень на мінімальний перетин жив по міцності немає, тому для цих цілей найбільш часто використовуються спеціальні броньовані силові кабелі з площею перетину жил 10 кв. мм, наприклад, типу ВБбШв. Підведення силового кабелю відгалуження від лінії електропередачі до електрощитка здійснюється різними способами, як по зовнішній стіні будівлі, так і по внутрішній, дотримуючись при цьому вимоги, згадані раніше. Нерідко з жилами силового кабелю одночасно здійснюється введення проводу локального захисного заземлення. які розводяться по відповідним точкам в електрощитку всередині будівлі.

Таким, чином, вибір введення електрики в приватний будинок для підключення до електромереж обмежений двома способами: повітряним і підземним. Який спосіб підключення вибрати залежить виключно від власника приватного будинку. Будь-які поради і рекомендації тут зайві. Обидва способи мають свої переваги і недоліки, тому їх якісна і кількісна оцінка віддається на відкуп тому, хто «замовляє музику»!
