Слабким місцем електромагнітних пускових апаратів є їх контакти, які при розриві ними ланцюга струму можуть оплавлятися, нагріватися і виходити з ладу. Впливає також ступінь натискання рухомих контактів на нерухомі. В результаті стан контактів пускових апаратів впливає на роботу всієї електроустановки.
Тиристорні контактори, які стосуються напівпровідникової безконтактної комутаційної апаратури, позбавлені зазначених недоліків і є більш надійними в порівнянні з електромеханічними комутаційними апаратами, мають більший термін служби. Частота включення тиристорних контакторів на кілька порядків вище, ніж електромеханічних,
не утворюється електрична дуга, що надає руйнівний вплив на деталі апарату; зливу, може досягати невеликих величин, вони не зношуються механічно.
У той же час, у безконтактних апаратів є і недоліки:
- вони не забезпечують гальванічну розв'язку в ланцюзі і не створюють видимого розриву в ній, що важливо з точки зору техніки безпеки;
- глибина комутації на кілька порядків менше контактних апаратів,
- габарити, вага і вартість на зіставні технічні параметри вище.
Безконтактні апарати, побудовані на напівпровідникових елементах, вельми чутливі до перенапряжениям і надструмів. Чим більше номінальний струм елемента, тим нижче зворотна напруга, яке здатний витримати цей елемент в непроводящем стані. Для елементів, розрахованих на струми в сотні ампер, це напруга вимірюється кількома сотнями вольт.
Все це говорить про те, що питання про вибір контактного або безконтактного апарату визначається заданими умовами роботи. При невеликих комутованих токах і невисоких напругах використання безконтактних апаратів може виявитися більш доцільним, ніж контактних.
Безконтактні апарати не можна замінити контактними в умовах великої частоти спрацьовувань і великого швидкодії.
Принцип роботи тиристорного контактора показаний на схемі рис. 1.

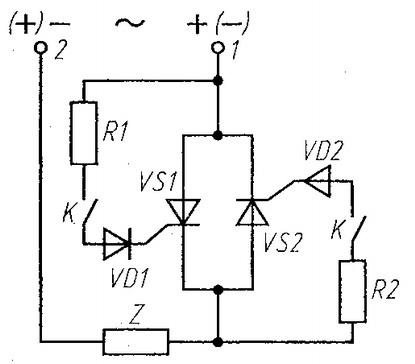

Мал. 1. Електрична схема однофазного тиристорного контактора.
При включенні контактора спрацьовує реле К, що замикає свої контакти в ланцюгах управління тиристорів VS1 і VS2. Якщо в цей момент на затиску 1 позитивний потенціал, то на керуючий електрод тиристора VS1 через резистор R1 і діод VD1 буде подано позитивне напруга. Тиристор відкриється і через навантаження Z піде струм. При зміні полярності напруги мережі відкриється тиристор VS2. Навантаження Z буде знаходиться під змінною напругою. При відключенні реле До ланцюг керуючих електродів розривається, тиристори не пропускають струм і навантаження відключається від мережі.
Управління тиристорн пускателями може бути і безконтактним за допомогою електронних схем.
Нижче показані деякі типи тиристорних контакторів:
Контактор тиристорний КТ-07
Контактор тиристорний КТ-11
Контактор тиристорний КТ-12-1
Контактори тиристорні КТ-07, КТ-11, КТ-12-1 розроблені для комплектації різних зварювальних машин, в тому числі точкових, шовних, рельєфних контактних. Вони служать для комутації і управління однофазним струмом промислової частоти, за умови наявності блоку управління з синхронним включенням зварювального струму.
