Cтальние радіатори kermi технічні характеристики, схеми підключення
Серед торгових марок, які виробляють сталеві опалювальні прилади, безумовним лідером є німецький бренд Kermi. Продукти цієї компанії відрізняються високою якістю, надійністю і впровадженням сучасних технологій, спрямованих на максимальне зниження енерговитрат. У даній статті ми проведемо огляд видів і технічних характеристик, якими виділяються сталеві радіатори Kermi.
Інноваційний пристрій радіатора Kermi
Якщо розповідь про радіатори буде рясніти штампами на кшталт: «зроблений з листової сталі вищої якості за новітньою технологією», або «міцне порошкове покриття будь-якого кольору», то вам швидко стане нудно.
Ви скажете - це написано на сайті будь-якого виробника батарей, всі хвалять свою продукцію. І матимете рацію, пишуть все добре, а як все зроблено насправді - питання. Тому перейдемо відразу до конкретної особливості, що відрізняє панельні радіатори Kermi від всіх інших.
Здавалося б, які рішення ще можна впровадити в опалювальні прилади, коли і так придумано все що можна? Виявляється, не всі. Німці додали в радіатори внутрішню обв'язку. Це дозволяє в звичайному режимі гріти тільки лицьовій панелі приладу, в задній частині циркуляції води не відбувається. Але варто впасти температурі в приміщенні, як вбудований термостат відкриє шлях теплоносія і в задню панель, виводячи радіатор на повну потужність. В іншому це звичайні батареї зі сталі, тільки дуже надійні і зроблені з дотриманням найвищих вимог до якості.
Примітка. У зв'язку з впровадженням нової технології почергової подачі теплоносія в передню і задню частину радіатор Kermi отримав в позначенні приставку «therm X2».
Види і характеристики опалювальних приладів Kermi
На даний момент торгова марка пропонує наступні види традиційних сталевих батарей:
- профільні therm X2 profil K (компактні) і Profil V (вентильні);
- гладкі therm X2Plan K (компактні), Plan V (вентильні), Verteo Plan (вертикальні);
- з горизонтальним профілюванням лицьовій панелі therm X2 line K (компактні), Line V (вентильні), Verteo Line (вертикальні).
Що стосується типів пропонованих радіаторів, то під брендом Kermi виробляються всі стандартні типи починаючи від 10-го і закінчуючи 33-м. Нагадаємо, що перша цифра в позначенні вказує на кількість нагрівальних панелей, а друга - на число конвективного оребрення. Найбільш затребуваним вважається тип 22, де застосовується 2 панелі і стільки ж ребрами, як показано на малюнку:
Загальні технічні характеристики радіаторів Kermi представлені нижче в таблиці:
Перераховані 3 види батарей зовні відрізняються за типом профілювання або його відсутності. У той час як показники тепловіддачі у них однакові. Слід зазначити, що потужність радіаторів Kermi декларується виробником по відношенню до монтажної довжині. Тому спочатку ми наведемо таблицю теплової потужності 1 м профільованих приладів (therm X2Profil) в залежності від висоти, типу і робочого температурного графіка теплоносія:
Далі представлена таблиця технічних характеристик радіаторів Kermi therm X2 Plan і Kermi therm X2 Line, віднесених до 1 м довжини:
Примітка. Оскільки сталеві батареї вертикального типу Kermi therm X2 Verteo використовуються не в приклад рідше традиційних, то їх характеристики ми приводити тут не будемо. Відповідні таблиці можна вивчити на інтернет-ресурсі виробника.
схеми підключення

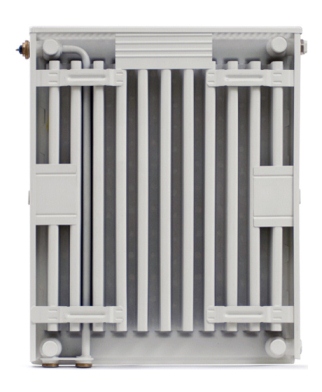

У всіх трьох видах продукції передбачено бічне і нижнє підключення радіаторів Kermi, причому патрубки для приєднання знизу можуть розташовуватися в трьох варіантах на вибір: справа, зліва і посередині. Нижній спосіб приєднання передбачений у всіх вентильних приладах (в кінці позначення варто латинське V), а бічний - в компактних (буква До в позначенні). Внутрішня розводка добре видно на батареях з нижнім підключенням:
Для надійної роботи своїх виробів і повноцінного функціонування ефекту послідовного включення Х2 виробник вимагає здійснювати підключення відповідно до певних вимог.
Схема, як слід і не допускається приєднувати радіатори з бічним підключенням, представлена нижче:
Порада. Після придбання і установки батареї Kermi на своє місце, уважно вивчіть інструкцію, що до неї додається. Там детально зазначено, як слід правильно встановити розділову пробку в зворотній лінії приладу, коли він буде працювати в одне - або двотрубної системі опалення. Ця пробка забезпечує функцію Х2 (послідовне включення панелей), так що помилитися тут не можна.
Також можливе приєднання радіатора з різних сторін знизу, як це прийнято робити в популярній однотрубної опалювальної системи «ленінградка». Але в цьому випадку розділова пробка не встановлюється, ефект Х2 не працює, а значення тепловіддачі батареї знижується на 8%.
Вентильні опалювальні прилади, в яких приєднувальні патрубки знаходяться знизу, не допускається підключати збоку ні з якого боку, а тільки так, як вимагає виробник. На наступному малюнку показана схема монтажу радіатора з нижнім підключенням:
У ситуації, коли при заміні старих опалювальних приладів на нові міжосьові відстані батарей Kermi можуть відрізнятися від попередніх, положення можна виправити за допомогою спеціальних перехідників. Їх установка дозволяє відкоригувати відстань між трубопроводами без їх демонтажу або переробки.
