Блок живлення для фотоапарата
БЛОК ХАРЧУВАННЯ для фотоапаратів

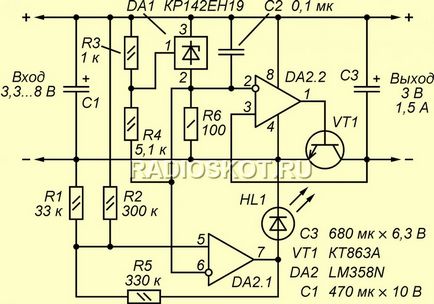

Часто в далеких поїздках і в походах необхідний резервний БП для цифрового фотоапарата. Сучасні ЦФК, особливо з великими екранами і оптичним зумом, мають значну токопотребление, що часом призводить до сів, в самий невідповідний момент, вбудованому літій-іонного акумулятора. Як варіант, для цих цілей підійде ось ця схема. але потім вирішив зробити інший, окремий, оскільки був в наявності зручний відсік пальчикових батарейок 3АА. Сам БП зроблений за цією схемою:
Автономний БП фотоапарата - схема 1

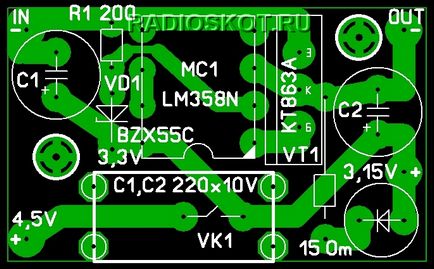

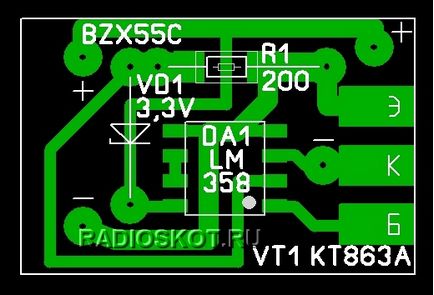

Малюнок друкованої плати дивіться нижче, а файл Lay качайте тут.

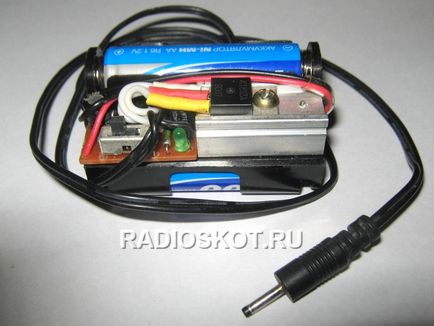

Вийшло компактне і зручне пристрій автономного живлення, коли вбудовані акумулятори фотоапарата вже майже сіли.
Що саме чудове в ньому, акумулятори будуть розряджатися до 1В, і їх заряду вистачить дуже на довго! А вже батарейки в самому фотике будуть як резерв.
Автономний БП фотоапарата - схема 2

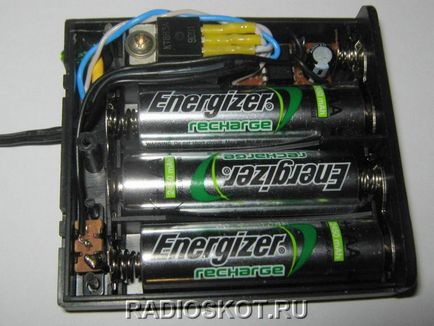

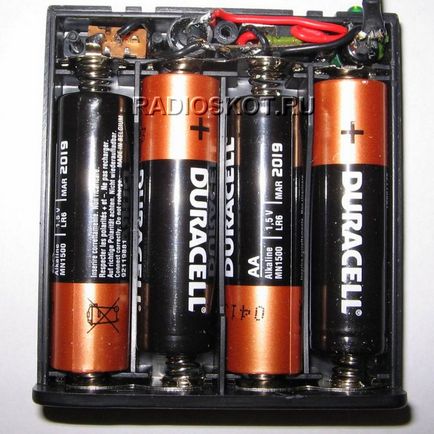

До речі, спочатку транзистор був встановлений КТ630. на більш низькі струми. Але так як для мого фотоапарата потрібно було 1.5А, тому КТ630 був замінений на КТ863А. На наступних фотографіях ви бачите закриті батарейковому відсіки під 4АА, куди і вмонтував БП фотоапарата як і планував раніше, вийшло дуже зручно.
Автономний БП фотоапарата - схема 3
