Повний огляд і інструкція по роботі зі стрілочним мультиметром Ц4342-М1
Особисто для мене він представляє інтерес не як вимірювальний пристрій, а більше, як прилад з минулого, минулої епохи стрілочних вимірювальних приладів. Адже не секрет, що в даний час ринок вимірювальних пристроїв заполонили цифрові тестери і мультиметри, а такими стрілочними приладами користуються в якихось рідкісних особливих випадках або ж їх використовують ті, хто довгий час працював з подібними пристроями і до сих пір не звик до цифрових измерителям. Так, так є і такі люди. Один мій добрий знайомий якось проговорився, що йому набагато зручніше дивитися на стрілку і шкалу зі значеннями, ніж на готові цифри сучасного мультиметра. Сам я відношу себе до представника цифрової епохи, і мені набагато простіше працювати з цифровими приладами, які показують готовий результат, ніж з такими ось стрілочними тестерами. Але, знову ж таки, в деяких випадках використання стрілочного тестера більш доцільно, наприклад в разі вимірювання плаваючого струму або напруги, тому що стежити за плавно хитається стрілкою на мій погляд зручніше, ніж намагатися розібрати постійно мінливі цифри на цифровому мультиметри. Ще одним безсумнівним достоїнством такого старого стрілочного тестера є його простота. На відміну від цифрових пристроїв, в стрілочному приладі, конкретно цієї моделі, немає ніяких процесорів, мікроконтролерів, складних мікросхем та іншої електронної фігні. Все, що ми побачимо, якщо розкриємо корпус тестера - це набір резисторів, перемикачі, електромагнітний запобіжник, і найпростіша мікросхема захисту системи від перевищення вимірюваної напруги або струму, ну і зрозуміло сам стрілочний циферблат.
Все, ніяких компонентів, які могли б «зійти з розуму» і почати вимірювати неправильно, що до слова, сталося з моїм цифровим мультиметром. Перестав він вимірювати струм в положенні перемикача «мА», ампери вимірює добре, а на вимірах міліампер зашкалює. Мабуть щось сталося з його обчислювальним процесором. Грубо кажучи, єдине, що тут може вийти з ладу в процесі роботи з приладом - це резистори, ну і звичайно в разі падіння дуже висока ймовірність того, що скло циферблата розіб'ється, але це вже механічні пошкодження, і цей факт не можна вважати якимось мінусом приладу - це конструктивна особливість всіх стрілочних вимірників. Саме з декількома несправними резисторами даний прилад дістався мені. Завантаживши інструкцію, в якій є номінали всіх деталей, буквально за пару годин тестер знайшов своє друге життя, причому більшу частину часу витратив на пошук потрібних резисторів, тому що тут дуже критична похибка резистора, і чим точніше будуть підібрані резистори в дільнику, тим точніше прилад буде виконувати свої функції. На жаль не вдалося зі 100% точністю підібрати резистори замість несправних, і це позначилося на вимірах в режимі кіло. Справа в тому, що зараз при перемиканні режимів вимірювання з кОм, 10кОм, 100кОм, потрібно кожен раз виводити стрілку приладу в нульове положення, тому що вона трохи зміщується щодо нуля. Це трохи незручно, але на самих показаннях і точності вимірювання таке незручність не позначається, прилад як і раніше з високою точністю вимірює опір.
Ну а тепер перейдемо від слів до справи, і розглянемо як же користуватися таким стареньким стрілочним тестером.
Ось його основні характеристики
- вимір сили постійного струму 0-2500 мА
- вимір сили змінного струму 0-2500 мА
- напруга постійного струму 0-1000 В
- напруга змінного струму 0-1000 В
- опір постійному струму 0 - 10 МОм
- абсолютний рівень сигналу за напругою -10 - +15 dBu
- статичний коефіцієнт передачі струму транзистора (h21) 0-3000

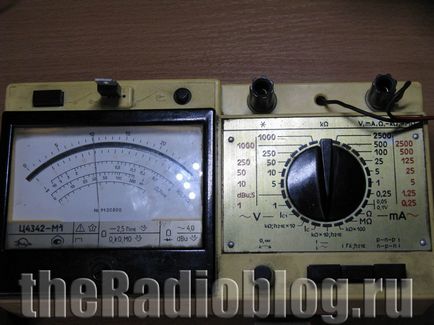

На лицьовій частині ми бачимо шкалу вимірювань, перемикач режимів вимірювань, три кнопки вибору типу вимірюваного елемента, ручку регулятора підстроювання нуля, роз'єми для підключення щупів і кнопки включення / відключення електромагнітного запобіжника.
На задній частині, конкретно на кришці батарейного нанесена схема підключення приладу для різних типів вимірювання, будь то струм, напруга або опір.
Сам прилад харчується від трьох батарейок АА (пальчикових).
Перше, що потрібно зробити перед початком роботи - це перевірити вузол захисту, тобто електромагнітний запобіжник, як я його називаю, можливо він має іншу назву. Для цього натискаємо кнопку ХХ, тим самим включивши його, і потім кнопку ХХ щоб відключити. Ми повинні почути характерний звук, який свідчить, про те, що захист працює. Далі знову включаємо УЗ (вузол захисту), тому що без нього ми не зможемо проводити будь-які вимірювання, і переводимо перемикач в потрібний нам режим вимірювань.
Вимірювання постійної напруги стрілочним тестером Ц4342-М1
І давайте коротенько пробіжимося по всіх видах вимірювань, доступних цьому приладу. Почнемо з вимірювання постійної напруги. За тип вимірюваного напруги і струму відповідає перша з трьох кнопок, як можна бачити по позначенню біля самої кнопки, в натиснутому стані відбувається вимір змінного, в піднятому - постійного струму і напруги. Шкала напруги і струму біля перемикача також пофарбована в два кольори, чорний колір відповідає постійному струму і напруги, червоний колір змінному. Те ж саме ми бачимо і на «екрані», тобто. при вимірюванні постійної складової нам потрібно дивитися на чорні цифри, а при вимірюванні змінної на червоні.
Для наочності поряд зі стрілочним мультиметром поклав більш звичний цифровий, щоб можна було порівняти свідчення одного і іншого приладу. Блок живлення мій може видати максимум 12 вольт, тому перекладаю перемикач в положення 50 Вольт і дивимося що показує стрілка.
А стрілка показує цифру 5 ... чому так? В цьому і полягає вся складність використання стрілочних тестерів. Нам кожен раз доводиться перераховувати на льоту показання приладу. Перемикач встановлений в положення 50В - це значить, що в даний момент прилад може виміряти напругу максимум в 50 Вольт, що відповідає значенню на шкалі 25. Всього на шкалі як би 5 основних відрізків (5,10,15,20,25), і в даному випадку розділивши 50 на 5 ми отримаємо те, що один такий відрізок розцінюється, як 10 Вольт. 50: 5 = 10 Як можна побачити на фото показання стрілочного і цифрового мультиметра в даному випадку ідентичні.
Розглянемо ще один приклад. Зараз подамо на вхід мультиметров напруга 6 Вольт.
Для більш точного вимірювання перещелкнем перемикач з положення 50 в положення 10 В і бачимо, що при значенні 6 Вольт, стрілка знаходиться на цифрі 15. Знову потрібно перераховувати. Зараз у нас межа вимірювань становить 10 Вольт, а це значить, що кожен з п'яти відрізків на шкалі буде відповідати 2 В. 10: 5 = 2, тобто на цифрі «5» у нас 2 В, на цифрі «10» 4 В, і на «15» буде 6 У, що ми і бачимо.
Вимірювання змінної напруги стрілочним тестером Ц4342-М1
Тепер виміряємо змінну напругу, ризикувати з вимірюванням напруги в мережі не буду, а краще візьму тестове напруга з вторинної обмотки трансформатора. Для вимірювання змінного струму і напруги, як я вже говорив, потрібно натиснути першу кнопочку і орієнтуватися вже не на чорні, а на червоні цифри.
Знову перекладаю перемикач на 50В, і дивлячись на червоні цифри шкали вимірювання напруги і струму бачимо, що стрілка знаходиться між 5 і 10, як ви могли порахувати цифра 5 на шкалі відповідає 10 В, цифра 10 - 20 В, а між ними у нас як відомо 15 Вольт, чому є підтвердження у вигляді значень цифрового мультиметра.
Вимірювання постійного струму стрілочним тестером Ц4342-М1
Та ж історія з вимірюванням струму. Переводимо перемикач на вимір струму максимум в 100мА і вимірюємо свідомо відомий струм в 60мА. Знову стрілка близька до цифри 15 означає вимірюваний струм у нас приблизно 60мА.
Найпростіший діапазон вимірювань максимум 25мА, тому що не потрібно нічого перераховувати і що ми бачимо на шкалі, такий струм буде насправді. Зараз стрілка знаходиться трохи далі 19МА, і на цифровому мультиметри у нас 18,9 мА. Показання трохи відрізняються, але хто з них прав не відомо нікому. Хоча там приблизно відміну в 1 мА і це великої ролі не грає.

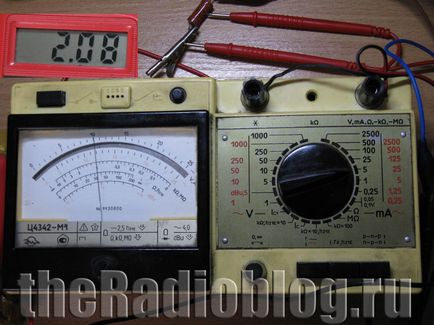

Також дуже легко проводити вимірювання струму в режимі 5мА. Один відрізок шкали - це 1 мА, і зараз тестер показує струм в 2мА.
Вимірювання опору стрілочним тестером Ц4342-М1
Перейдемо до вимірювання опорів - це трохи цікавіше і складніше. Для вимірювання опорів нам необхідно натиснути середню кнопку.
Якщо вимірюємо Оми - підключаємо щупи в крайні роз'єми, якщо вимірюємо кілоомах і мегаомах - підключаємо щупи в середній і правий роз'єм. Там звичайно ж все позначено, але це не потрібно забувати. Почнемо з маленького, т. Е. з звичайних Ом. Ставимо перемикач в відповідне положення і бачимо, що відразу ж стрілка відхилилася максимально вправо - так і повинно бути. Далі потрібно замкнути щупи між собою і ручкою підстроювання нуля підвести стрілку до нульової позначки на шкалі вимірювання Ом. Беремо резистор в 150 Ом і дивимося на стрілку, як видно стрілка знаходиться рівно на позначці 150 Ом.
Для вимірювання кОм відкручуємо щуп від лівого роз'єму і вставляємо в центральний, переводимо перемикач в режим вимірювання кіло, знову калібруємо прилад установкою стрілки в нульове положення, але тепер вже орієнтуємося на шкалу вимірювання кОм.

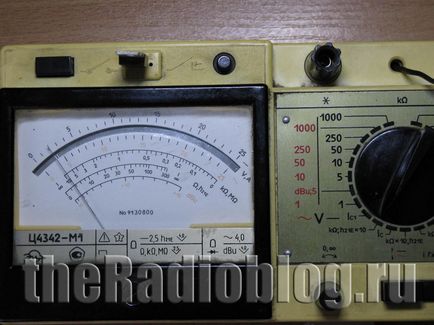

Тут на відміну від режиму вимірювання Ом стрілка спочатку знаходиться в украй лівому положенні, а при замиканні щупів відхиляється вправо. Візьмемо резистор 1,8 кОм і подивимося на показання приладу. Шкала розмічена до 10кОм, і стрілка знаходиться в положенні близькому до 1,8.
Тепер перемкнемо в режим вимірів До х 10, тобто межа вимірювань вже не 10, а 100кОм і подивимося на все той же резистор 1,8кОм.
Стрілка знаходиться біля значення 0,2 що відповідає знову ж 1,8кОм, але вже як би в іншому масштабі. Зараз кожне цифрове позначення потрібно множити на 10 і в положенні 0,2 у нас буде вже не 200 Ом, а 2кОм. Точно також все потрібно множити при вимірюванні До х 100, і лише при вимірюванні Мом у нас знову значення на шкалі буде відповідати опору резистора в мегаомах.
Вимірювання Ку транзистора стрілочним тестером Ц4342-М1
Отже, транзистор я взяв зі свідомо відомим КУ блізкік м 40, тому перемкнемо прилад в режим вимірювання в h21 і заздалегідь відкалібрував прилад, виставивши стрілку в 0 дивимося на стрілку цешки, яка показує щось близько 35.
Тепер перемкнемо прилад на межа вимірювань в h21x10, тобто. Зараз у нас межа не 300, а 3000 І зараз бачимо, що стрілка тільки незначно відхилилася і знаходиться на другому розподілі, в даному випадку одну поділку становить «20».
Так що в принципі функцію вимірювання КУ транзисторів даний тестер виконує добре і показує всі значення досить точно, їм можна спокійно користуватися.
Висновки по стрілочному мультиметру Ц4342-М1
На закінчення підведу свої висновки з цього приладу. Це не іграшка, що не пережиток минулого, а цілком робочий екземпляр з реальною, діючою системою захисту, але з єдиним на мій погляд недоліком, який робить його використання не дуже зручним у повсякденному експлуатації початківцям радіоаматором. Думаю, ви здогадалися про яке недоліки я говорю - це його стрелочная шкала. На перших порах буде складно розібратися, і легко заплутатися, але якщо звикнути і на льоту перераховувати всі значення на шкалі, цей прилад буде безвідмовно служити вам багато років.
Один мій знайомий якось сказав, що у нього є стрелочная цешка, що дісталася від діда! Ви можете уявити, щоб який-небудь китайський мультиметр пропрацював три покоління? ...
