Багатокорпусний вулик своїми руками
Фото з блогу початківця бджоляра викладені для наочності - демонструють простоту конструкції. Креслення ми виклали раніше, так що стандартний вулик зробити нескладно, якщо руки не криві та є відповідний інструмент.

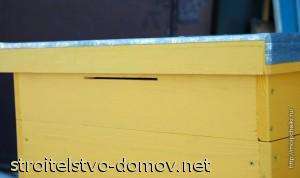

Багатокорпусний вулик в зборі
Дно представляє собою рамку (обв'язку) до якої знизу прибитий щиток, набраний з дощок. Ось вид зверху і внутрішні розміри в міліметрах:
Згідно ГОСТу внутрішній розмір між передньою і задньою стінкою - 450 мм, але тут на 5 мм більше. Товщина бруска для обв'язки - 35 мм, висота - 60 мм, у верхній частині, з зовнішньої сторони обраний фальц (паз) шириною 18 мм і висотою 10 мм.
Такий же фальц, але тільки з внутрішньої сторони вибирається в нижній частині корпусу вулика. Різниця між 18 мм паза і 17 мм бортика створює 1 мм зазору, щоб деталі вільно з'єднувалися, без заклинювання. При складанні, бортик корпусу входить в паз дна і не дозволяє зрушуватися частинах вулика відносно один одного.
Це зручно при перевезенні вуликів з бджолами. Та й взимку вітер в щілини не так задуває. Але, кажуть, в Америці вулики роблять без фальців - простіше у виготовленні і в жарку погоду можна зрушувати корпусу, залишаючи щілини для додаткової вентиляції. Не знаю, хто правий, час підкаже. [Додам від себе: при відсутності фальцев менше тиснуть бджіл, коли ставлять корпусу - безфальцевие корпусу не нахлобучівать один надруга, а обережно насувають, бджоли спокійно йдуть, коли на них наїжджає дошка]
У передньому бруску зроблений проріз для льотка 12х140 мм. Прилітній дошки в комплекті не було, по ГОСТу вона робиться відкидний, кріпиться петлями. А я прикрутив саморізами. Ширину зробив невелику - 50 мм, кріпив з невеликим ухилом вниз, щоб дощова вода стікала від льотка.
Знизу дно має ось такий вигляд:
Зауважимо, що зазвичай підлогу днища роблять з невеликим ухилом до летку - для поліпшення вентиляції, полегшення бджолам чистки вулика, та й волога, що виникає в певні моменти в вулику, скочується.
З внутрішнього боку по периметру зроблений паз глибиною 30 мм і шириною 18 мм, в який і вкладений сам щиток дна. Він набраний з дошки товщиною 25 мм, з'єднаної між собою «в чверть». Я коли робив, ще й склеював клеєм ПВА. Бортик 5 мм знизу дна зроблений неспроста - дно можна поставити на фальци корпусу (бортик не дозволить зрушуватися), і під одним дахом тримати дві сім'ї вічками в протилежні сторони.
Корпус багатокорпусного вулика.
Довжина і ширина стінок усередині і зовні така ж, як у днища, висота - 250 мм. Кожна стінка зібрана з двох дощок товщиною 35 мм. Тип з'єднання - «в шпунт і гребінь», повинні ще склеиваться клеєм.
Наскрізні сухі сучки висвердлені і отвори забиті дерев'яними пробками. Сполучні шви в сусідніх стінках по ГОСТу повинні знаходитися один від одного по висоті не менше 70 мм (у мене майже збігаються).
У передній стінці кожного корпусу висвердлите наскрізний отвір для верхнього льотка. У передній і задній стінці - вибірки у вигляді раковин для перенесення корпусів. Розміри - на фотографії:
Як вже говорилося, зверху і знизу в корпусі обрані фальци. Крім того, у верхній частині передньої і задньої стінки з внутрішньої сторони обраний паз висотою 20 мм і шириною 10 мм, в який будуть входити плечики вуликів рамок.

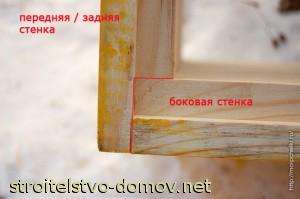

Кути корпусів знову ж, зібрані «в чверть» і скріплені саморізами.
А це - піддашник:
Для чого він потрібен? Поки я знаю, що для розміщення матеріалів утеплювачів подушок, годівниць, вентиляційних решіток. Може, ще для чого ... Збирається з цілих дошок товщиною 25 мм і шириною 120 мм. Зовнішні розміри - як у корпуса вулика. Внутрішні: ширина - 395 мм, довжина - 475 мм. Кути зібрані «в чверть». У бічних стінках - прорізи шириною по 2-3 мм для вентиляції.
Коли на піддашник надаватися дах - прорізи не зачиняються.
Верх подкришника без фальців, а внизу обраний фальц висотою 25 і шириною 8 мм. 25 мм - для того, щоб можна було під піддашник покласти ще стелю з дощок по 15 мм.

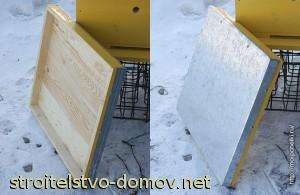

Але я поки рідко бачив, щоб хтось використовував стелю. Зазвичай, корпус вулика накривають холстиком, щоб він захоплював і фальци, поставлений зверху піддашник захоплює краю холстика в замок. Далі в піддашник кладуть утеплювальну подушку і накривають дахом. Дах ось така:
Тут все просто - без всяких пазів, тільки кути знову в чверть. Рамка з бруска висотою 35 мм і товщиною 20 мм. Внутрішні розміри: ширина - 449 мм, довжина - 529 мм, щоб дах вільно, з зазором по 2 мм з кожного боку надягала на піддашник. Зовнішні розміри - 489 х 569 мм. На рамку, впритул один до одного, прибиті цвяхами дощечки товщиною 15 мм. Зверху дах обшита оцинкованим залізом. Буду ще обшивати - покажу як я це робив. А даху вже виготовляв сам - писав про це тут.
Ось і весь пристрій багатокорпусного вулика. Бракує рамок і деяких дрібних деталей, але про це іншим разом. З осені я свої докази покрив оліфою і пофарбував жовтої і блакитної фарбою - кольори, які бджоли добре розрізняють. І стоять вони у мене в гаражі, чекають весни ... і своїх новоселів ...
Багатокорпусні вулики, зверху лежать утеплювальні подушки.
