Автопалана - як зробити автоклав своїми руками
Для початку я думаю, варто розповісти докладніше про чудо прилад під назвою автоклав. В основі його роботи лежить тиск і температура. Ми розповімо вам, яку саме тиск грає роль, куди видавлюється повітря і так далі.
Взагалі автоклави використовують в різних випадках, ми розглядаємо автоклав для полімеризації і сушки смоли на кінцевій деталі зі склопластику.
Деталь з вуглепластика або склопластику запаюється в спеціальний термостійкий прозорий пакет, після чого з мішка відкачується повітря за допомогою вакуумної установки. Адже відсутність повітря в ламінаті є ключовим моментом в якості деталі. Після чого деталь поміщається в автоклав і починається тривалий двох годинної процес термообробки, якщо ж залишиться хоч трохи повітря, то смола витече і деталь зіпсується. Деталі з композитних матеріалів прогрівають до + 140 С, а тиск становить п'ять-шість бар.
Тому моя особиста думка і особистий досвід підказує мені, що саморобний автоклав для склопластику в домашніх умовах це збочення, краще використовувати термошкаф, як зробити термошкаф своїми руками. Автоклав годиться, якщо ви вирішили робити космічний апарат або болід формули один. Не дарма ціна автоклава 15 мільйонів рублів. І все-таки я пообіцяв показати, як зробити саморобний автоклав своїми руками, тому нижче я продемонструю вам саморобний автоклав, зроблений своїми руками з побутового бідона, в цьому автоклаві ви зможете робити невеликі вироби зі склопластику або готувати їжу!
Цей матеріал я знайшов в інтернеті, саморобний автоклав виходить справжнім і робочим. Матеріали для саморобного автоклава використовуються найпростіші: ручні інструменти, болгарка і дриль, тому при бажанні його легко зібрати в домашніх умовах. У даній версії температура досягає 120 градусів, а тиск нагнітається до 3 бар.

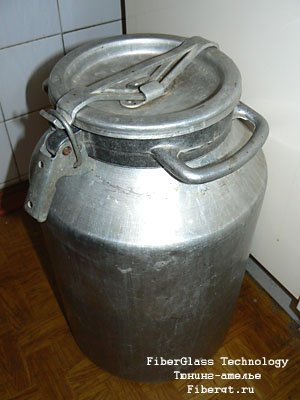

Знайдіть звичайну молочну флягу ФА-25
Вирішуємо проблеми щодо посилення автоклава зробленого своїми руками
1 - Посилення днища, в саморобному автоклаві наганяється тиск, тому якщо його не посилити, боюся не уникнути біди. Необхідно поставити в посилення додатковий сталевий млинець, який буде закріплений спеціальним затискачем.
2 - Також необхідно посилити саму бочку, циліндричну частину у бідона, зробити це можна звичайними сталевими хомутами.
3 - Необхідно попрацювати з кришкою бідона, так як стандартний механізм не розрахований на такий тиск. Ми зробимо потужну пластину, яка буде притискатися до бідона шістьма болтами.
4 - Ну і остання зміна, яке полягатиме в контролі за станом бідона. Значить, ми встановимо спеціальні прилади, які будуть стежити за станом нашого саморобного автоклава, до складу приладів увійдуть: манометр, термометр, клапан, який буде автоматично стравлювати зайве тиск і вентиль для насоса.

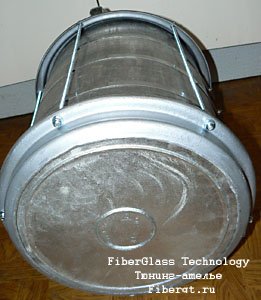

1) Підсилюємо дно бідона
Візьміть звичайний диск від колеса (штампування) на 12 дюймів, такий діаметр можна взяти від автомобіля Ока або від невеликих автомобілів Daewoo, до речі, ці диски легко відрізнити по балаканина кріпильних болтів. Далі нам потрібно розпиляти цей штампований диск на три частини. На малюнку нижче ви побачите, в яких місцях точно необхідно розрізати диск, в результаті ми отримаємо два міцних обруча.
Утворені кільця необхідно поставити один одному назустріч. В кільце, яке розподілено на нижню частину бідона, необхідно вставити лист металу, його товщина повинна становити не менше п'яти міліметрів, а діаметр 28,5 см. Друга ж частина кільця, відрізаного від штампування необхідно закріпити на «горловині» нашого бідона. Далі потрібно скріпити нижнє і верхнє кільце шістьма стяжками, на яких нарізана різьба, діаметр стяжок не повинен бути менше шести мм.
2) Підсилюємо об'ємну частину бідона
Тут все простіше, потрібно взяти п'ять або шість сталевих стяжок, таких як на автомобілях гумки стягують, цими хомутами необхідно стягнути циліндричну частину фляги. Довжина хомутів повинна бути не менше 30 см.

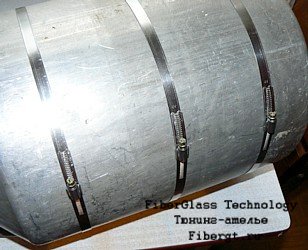

Стяжка циліндричної частини фляги хомутами
3) змінюємо механізм для притиску кришки
Стоковий механізм для притискання кришки саморобного автоклава потрібно видалити. Саму кришку необхідно зміцнити і обвальцовать по периметру, таким чином, гумова прокладка під жодним ніяк не видавити занадто високим тиском. Далі варто приготувати пластину з досить міцного металу і просвердлити в ній шість отворів діаметром 10 мм, сама ж пластина повинна становити 24 см по діаметру. Для кріплення потрібно купити шість гвинтів у вигляді петель, ці петлі потрібно перетворити в гачки, це легко зробити за допомогою болгарки.
Нам пощастило ручки і кріплення бідона, зроблені якраз у формі правильного шестикутника, таким чином, тиск буде розподілятися рівномірно по всій поверхні.

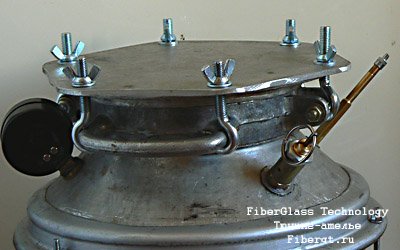

Притискна кришка з шістьма гвинтами і гайками "баранчик"
4) Інсталюємо в домашній автоклав автоматику і КВП

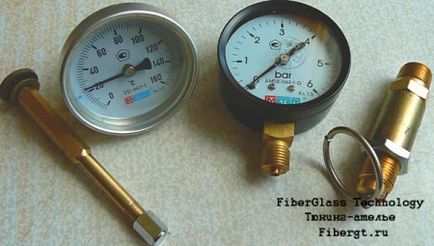

До складу автоклава входять: термометр, клапан для відведення тиску і насосний вентиль.
Щоб підкачувати засунений на самому початку або наприкінці процесу роботи автоклава за допомогою насоса встановлюється спеціальний вентиль. В даному випадку ми застосували колісний подовжувач від автомобіля «Газель», він притягується найпростішим безкамерний вентилем. Також можна використовувати будь-які інші вентилі, наприклад: латунний вентиль від різних вантажівок, правда на них доведеться нарізати різьблення, інакше гайки закріпити не вийде.
Термометр краще взяти зі шкалою до +160 градусів. Адже саморобний автоклав може перегрітися.
Манометр також краще знайти з запасом, робочий тиск автоклава дорівнює трьом барам, а манометр краще взяти з шістьма на шкалі.
Щоб стравлювати повітря з автоклава, при підвищенні тиску, потрібен спеціальний клапан. Його можна купити в автомобільному магазині, підійде клапан від гальм автомобіля ЗІЛ 130, на пневмосистеме якраз такий застосовується. Клапан, цей доведеться трохи допрацювати, так як його пружина розрахована на 10 бар, а нам необхідно максимум чотири бари. Також расплющьте кінець клапана і просвердлите в штоку отвори, в цю дірочку всуньте кільце, тепер тиск можна стравлювати вручну. Ми будемо працювати і з малим тиском, тому необхідно притертися кулька всередині клапана, це дозволити працювати і на слабкому тиску.
автоклав для консервування - як зробити своїми руками саморобний автоклав для всіх галузей з підручних засобів, ціна і креслення на автоклав виготовлений своїми руками
Ось в принципі і все, загальна вартість саморобного автоклава становитиме приблизно дві тисячі рублів. Для автоклава зробленого своїми руками це можна сказати не ціна. Але будьте дуже осторожни.Самодельний Автоклав дуже небезпечний.

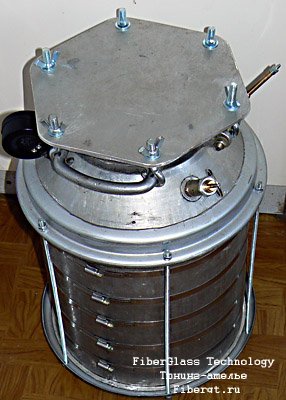

Готовий саморобний автоклав
